孔径1.5m圆管涵CAD施工图纸（八字式翼墙）.dwg

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

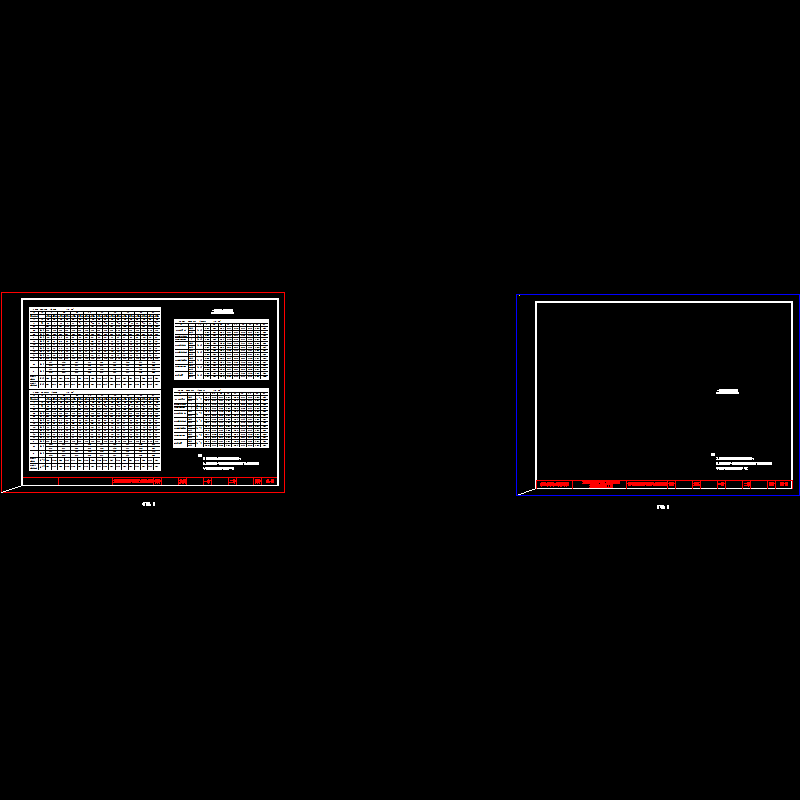

附件详情 圆管涵孔径： 1.5m 管顶填土高度：不小于0.7m。 　　汽车荷载：公路Ⅱ级 洞口型式：锥坡式、八字墙。 　　要求地基容许承载力最低值300Kpa。 　　主要材料：管节：C30混凝土；螺旋形主钢筋为R235钢筋φ8 mm、φ10 mm、φ12mm；纵向钢筋为R235钢筋，直径为φ8mm；帽石、洞口端墙、端墙基础及管基均为C20混凝土；洞口河床铺砌，隔水墙为C20片石混凝土，锥形护坡为M7.5浆砌片石，M7.5水泥砂浆勾缝。 　　【图纸内容】 　　圆管涵设计说明、斜管节工程数量表 　　八字式翼墙构造尺寸及工程数量表 　　斜交八字洞口尺寸及数量表（孔径1.5m θ=10°） 　　斜八字洞口构造图、正交八字洞口构造及工程数量表 　　涵身构造、管基尺寸及工程数量表 　　正管节工程数量表、一般布置图 　　预制管节构造图 　　……共计10张，编制于2012年 圆管涵预制管节钢筋构造图

05预制管节构造图.dwg

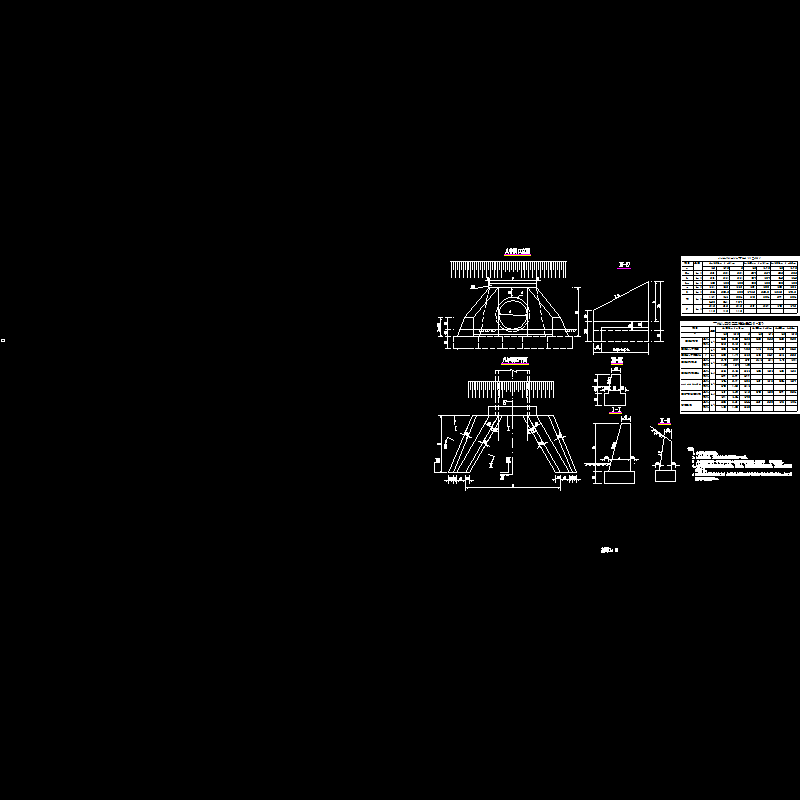

08正交八字洞口构造及工程数量表d14.dwg

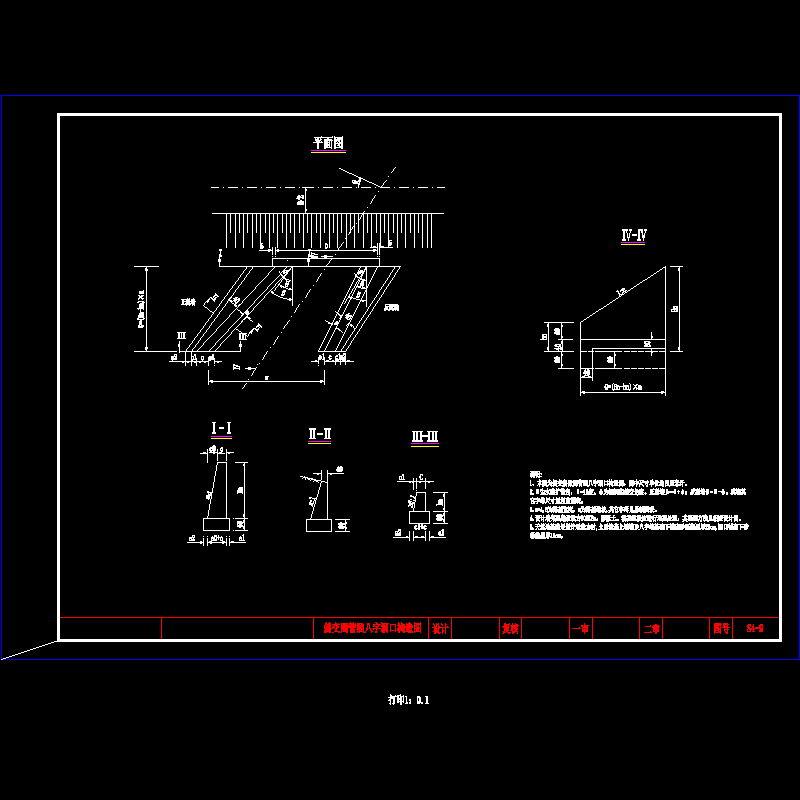

09斜八字洞口构造图fd14.dwg

10斜交八字洞口尺寸及数量表（孔径1.5m θ=10°）fd14.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-29 18:33:49上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
