一份单层钢筋混凝土结构幼儿园电气CAD施工图纸(三级负荷)

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-17 13:53:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:文化
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:382.5平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 负荷等级:三级
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明

附件详情

  • 1、 电气设计 说明
  • 2、配电系统图
  • 3、 照明平面图
  • 4、电气平面图

附件详情

该附件是单层幼儿园电气施工图纸,总共10张。
建筑概况: 该项目为一栋一层砖混结构建筑物,建筑面积为382.5平方米.层高为3.6米,所有的楼板及屋面板为现浇板.
设计范围:(1)220/380V配电系统;(2)接地系统.;

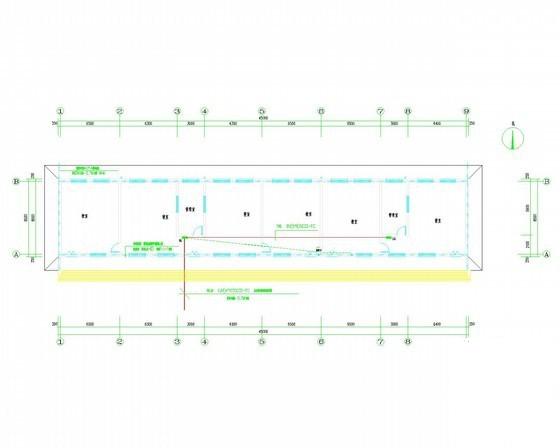

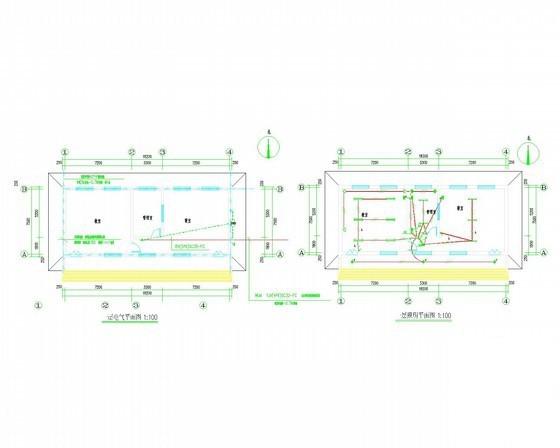

电气平面图

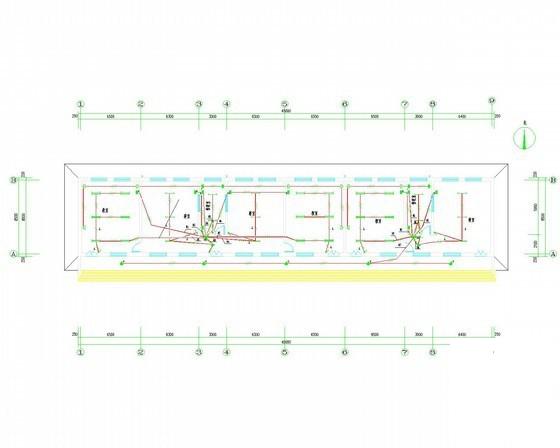

一层照明平面图

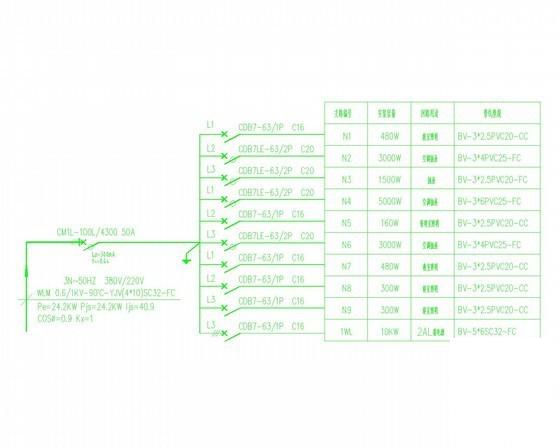

配电系统图

单层幼儿园 - 1
第 1 张图
单层幼儿园 - 2
第 2 张图
单层幼儿园 - 3
第 3 张图
单层幼儿园 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 13:53:46上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecf1eefcc00de10ef.rar

182.43 KB

下载  售价: 100 积分    赚积分
