市政道路人行地道CAD施工图纸27张（装修图纸）.dwg

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

地道顶设计荷载：城-A级；公路-I级；地震设防烈度：VI度；地震动峰值加速度：0.05g；场地地震特征周期：0.35s；通道横坡1.5%；地道净空高度：净高为3.0m。地道净宽为16m，其中人行净宽为6m，侧壁厚0.6米，地道的底板厚为0.6米，顶板厚0.6m。考虑管线通过及其他相关设计需要，地道覆土设计为1.5m，以便避让各种现有管线。道路路设计荷载为公路-I级；地道内人行荷载为4kN/平米 。VI度抗震设防，结构的安全等级为二级，抗渗等级为P6级。 　　道路拓改后设计横断面，人行道边线距离一栋五层楼高建筑仅为0.2m，若该资料地道平面如采用常规与道路正交方式，地道出口无法放置在人行道外侧，若将出口放置在人行道内，将占用设计仅为3.5m的人行道，不仅是人行道宽度无法满足要求，地道出口的净宽也无法满足设计人流量需求。故本次地道设计平面采用与道路方向斜交方式将出口位置移开，以满足各方面需求。 　　室内装修：内墙灰色镜面花岗岩贴面，做法：采用采用金属挂件牢固悬挂（基层找平严格达到现行规范要求）。踢脚采用黑金砂，做法同上。注意与人行道室内装修做好衔接。面：采用中灰横纹火烧板贴面。室外装修：灰色镜面花岗岩（参见上述室内作法）所有预埋件均需做防腐处理，所有铁件均用红丹打底。 　　……27张，设计于2013年

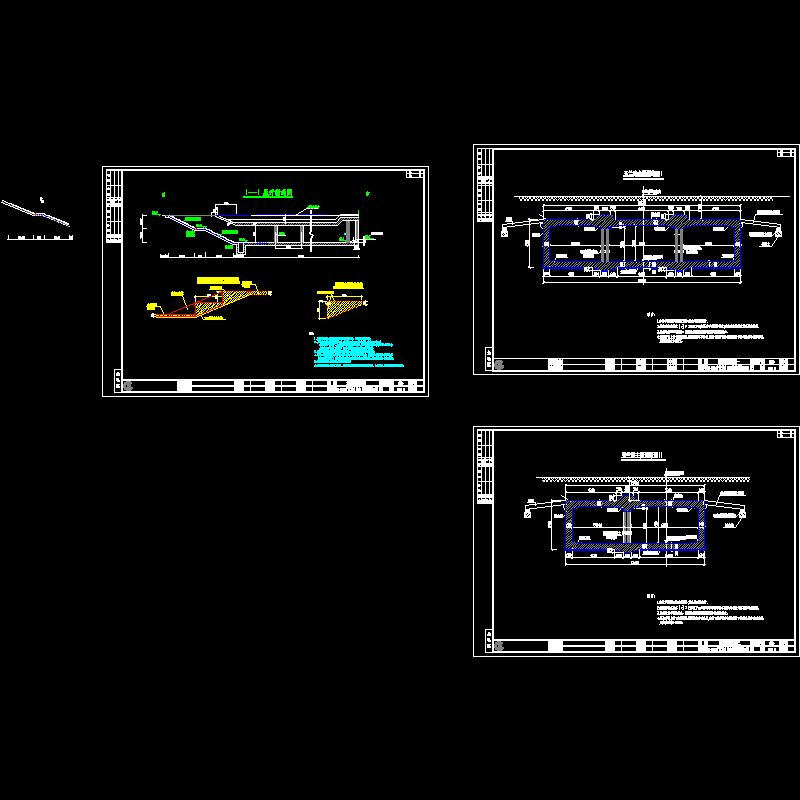

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
