一份22层知名大厦电气CAD施工图纸(裙房)

yyuu8899 · 发表于 2020-2-17 13:29:16

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：35058.48平方米
建筑地上层数：22层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：193张
地下室用途：设备用房
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线电视：D类
有线广播：火灾应急
接地方式：TN-S
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制
弱电设计：火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统,广播系统,信息网络系统,机房工程,呼应信号及信息显示

附件详情

1、电气设计说明
2、竖向干线系统图
3、低压配电系统图
4、弱电系统图
5、漏电火灾报警系统图
6、消防系统图
7、照明平面图
8、应急照明及插座平面图
9、配电干线平面图
10、防雷接地平面图
11、消防电气平面图
12、消防报警平面图
13、弱电平面图
14、自动控制原理图

附件详情

该附件是二十二层知名大厦全套电气施工图纸(含裙房)，总共193张。
本建筑总面积为35058.48平方米，其中地上建筑设计面积：28984.48平方米；地下室建筑设计面积：6074平方米。消防水泵房、变电所、冷水机房位于地下一层；消防控制室与弱电室位于地上一层。地上部分1F~3F裙房主要功能为演播厅、播音间、录音间等及工艺设备用房。主体主要功能办公，工程建筑高度99.8米，建筑物防雷为二类防雷建筑物。

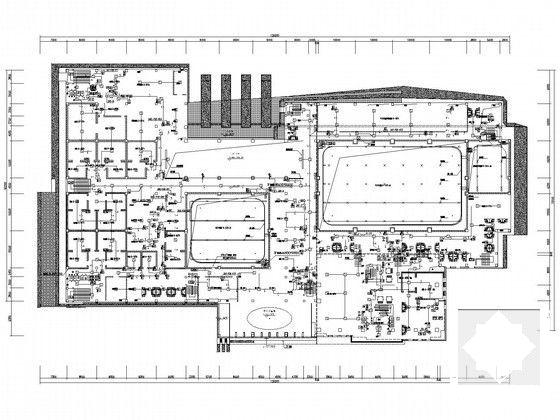

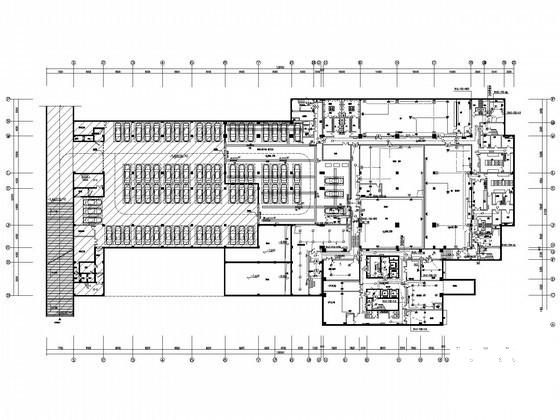

地下一层应急照明及插座平面图

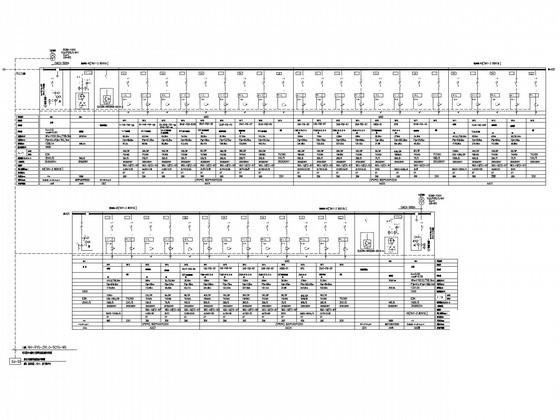

供配电系统图

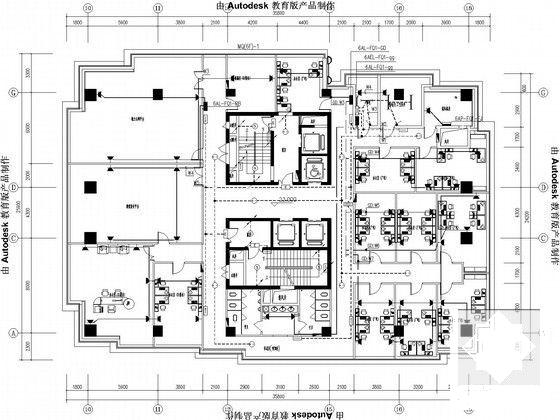

六层应急照明及插座平面图

三层弱电平面图

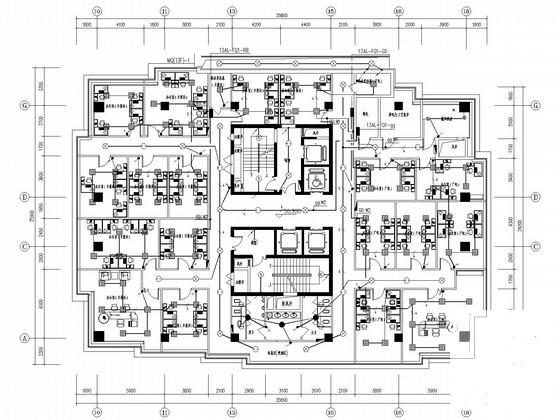

十一层配电干线平面图

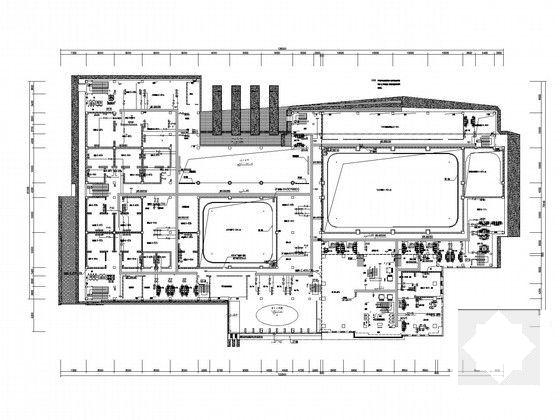

六层消防电气平面图
