一份3层公共建筑及防空地下室给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅, 办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 地下室用途：人防, 设备用房
• 生活供水设计：生活给水系统, 中水系统
• 排水设计：污水系统, 雨水系统, 机房排水
• 消防设计：室内消火栓系统, 水喷雾系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 稳压泵, 水池
• 供水方式：市政供水, 高位水箱供水
• 供水分区：无
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 雨水重现期：2年
• 火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 特殊系统：雨水回收, 雨水利用, 气体消防
• 大样节点：水箱, 水泵, 泵房, 卫生间, 集水坑

附件详情

• 给水排水施工图设计说明
• 人防给水排水施工图设计说明
• 喷淋平面图
• 给排水平面图
• 地下二层人防给排水平面图
• 地下二层人防喷淋平面图
• 给水系统图
• 中水系统图
• 排水系统图
• 污水系统图
• 消火栓系统原理图
• 喷淋系统原理图
• 卫生间给排水大样图
• 消防水泵房大样图
• 消防水泵示意图
• 消防水泵剖面图
• 加压水泵房给排水大样图
• 人防地面管理用房给排水系统图
• 人防地面管理用房给排水大样图
• 人防水箱间给排水大样图
• 集水坑示意图
• 人防地下室战时水箱示意图

附件详情

该项目为公共建筑，地上三层，地下二层，地下一层及以上部分为给排水设计，地下二层防空地下室做人防给排水设计，地下二层为核五级常五级乙类防空掩蔽部工程，平时为民防宣传教育基地。该项目人防建筑面积802.8平方米，人员掩蔽面积433.7平方米，掩蔽人数144人。
设计范围：给水设计、排水设计、消火栓系统设计、自动喷淋灭火系统设计
，共16张图。

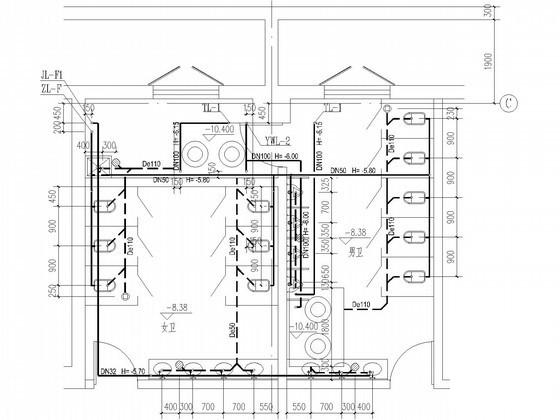

卫生间给排水大样图

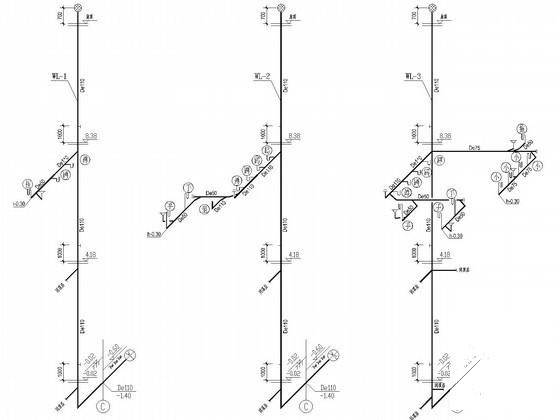

卫生间排水系统图

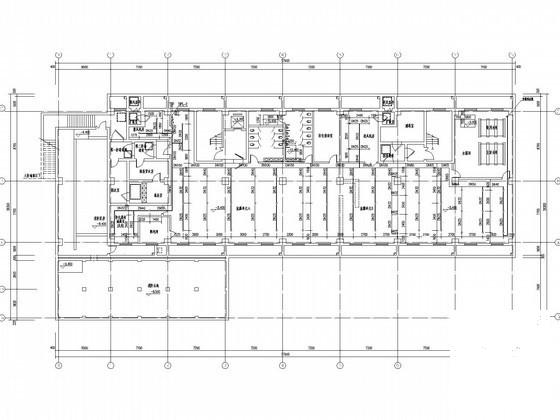

一层喷淋平面图

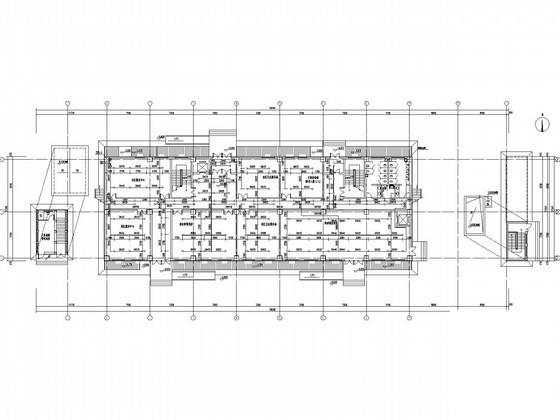

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
