学校给水管线CAD施工图(总共13页图纸).dwg

[复制链接]

0

主题

0

帖子

1187

积分

超级版主

Rank: 8Rank: 8

积分
1187
发表于 2020-9-26 21:03:08 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该项目给水管道敷设采用直埋形式,给水管道采用高密度聚乙烯(HDPE)管,热熔连接。聚乙烯管等级采用PE100。当局部交叉点给水管必须下弯时,必须采用90弯头;给水管敷设在排水管(污水管,雨水管)以下或不满足间距要求时,应加设防护钢套管,套管长度为交叉点两侧各3米,套管两端应采用防水材料封闭。   图纸内容包括:1.设计说明 2.给排水管道综合图 3.室外给水管道平面图 4.给水管道原理图及节点详图 5.给水管道纵断面图(13张)

学校给水管线CAD施工图(总共13页图纸).dwg

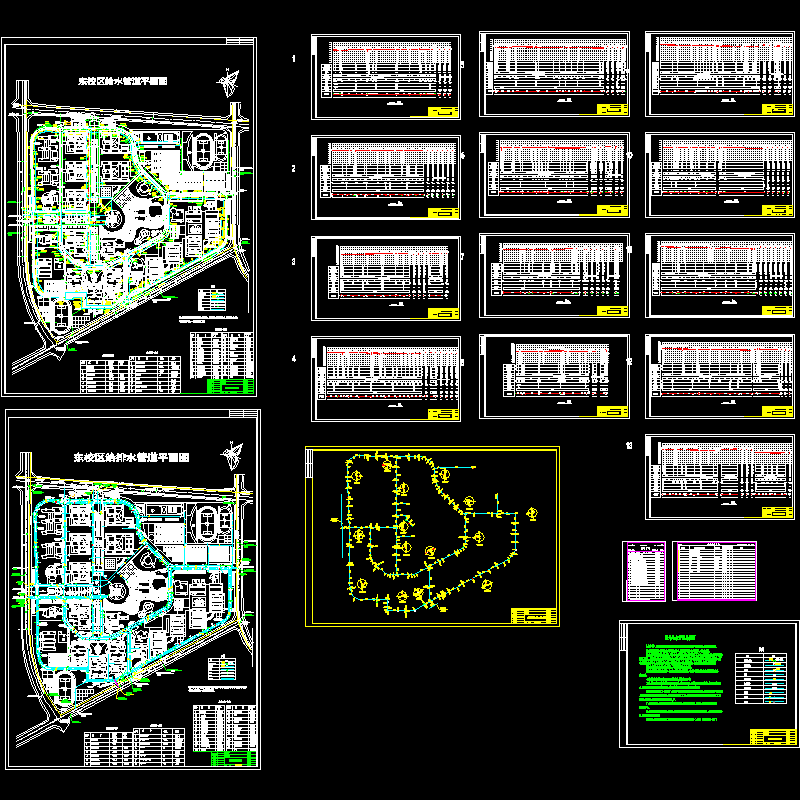

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-26 21:03:08上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwscc1ce2f0dwww.rar

1.39 MB

售价: 100 积分    赚积分
