热力管线工程设计CAD图纸(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 参考图纸：16张

附件详情

该项目为XX热力管线工程,XX路与XX路热力管线连通管道工程.
该资料范围：XX路热力管线东段部分，东起XX路，西至配三热力站北侧正对XX路上，全长238延米。 主要路由：东起XX路热源厂热力干线，向西228米，管线铺设定位于XX路南红线北6.5米。

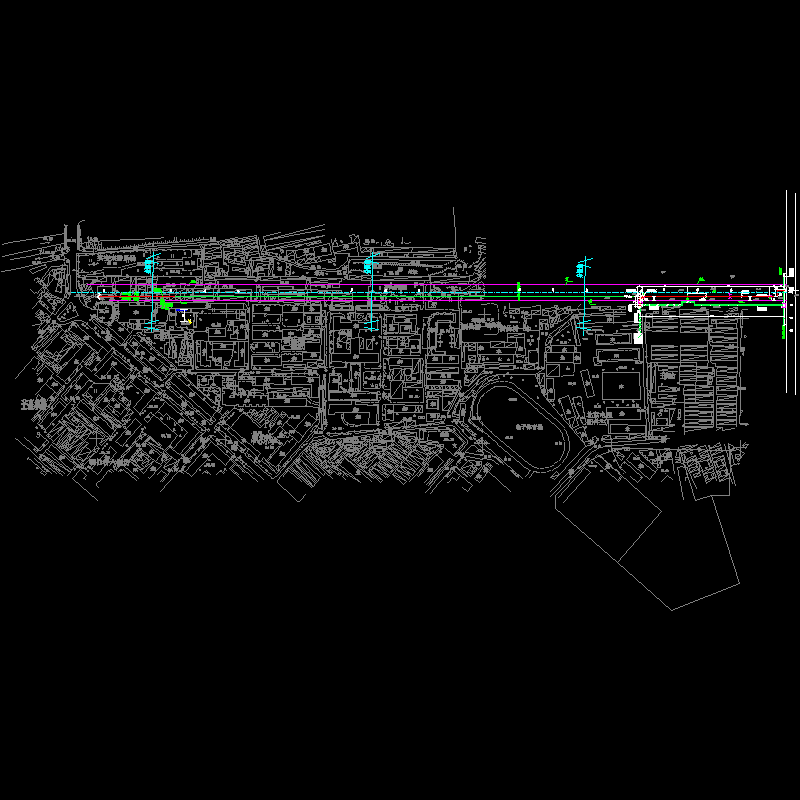

供热管线平面图.dwg

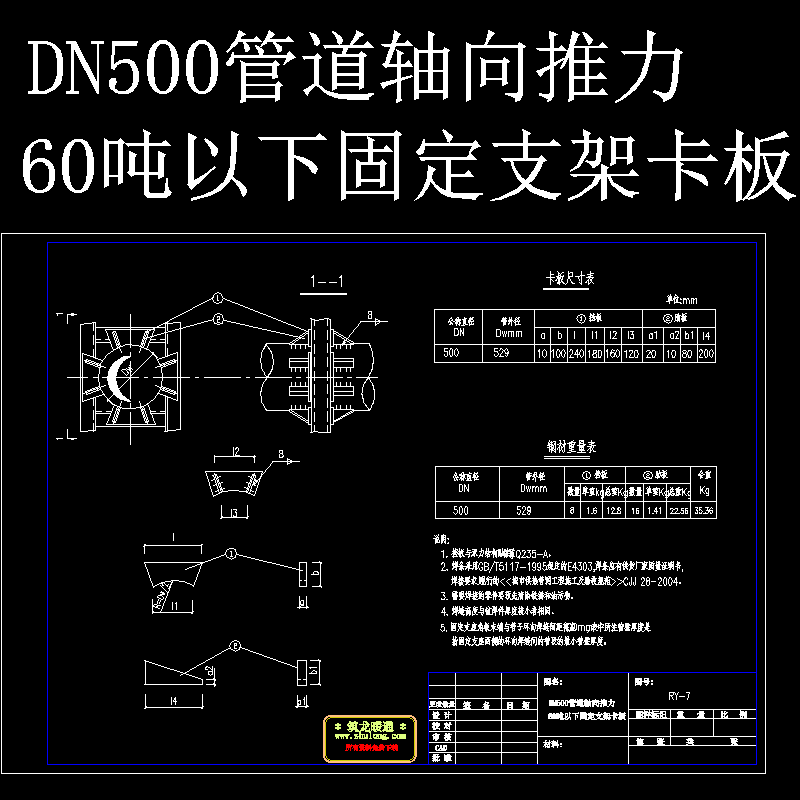

固定支架卡板.dwg

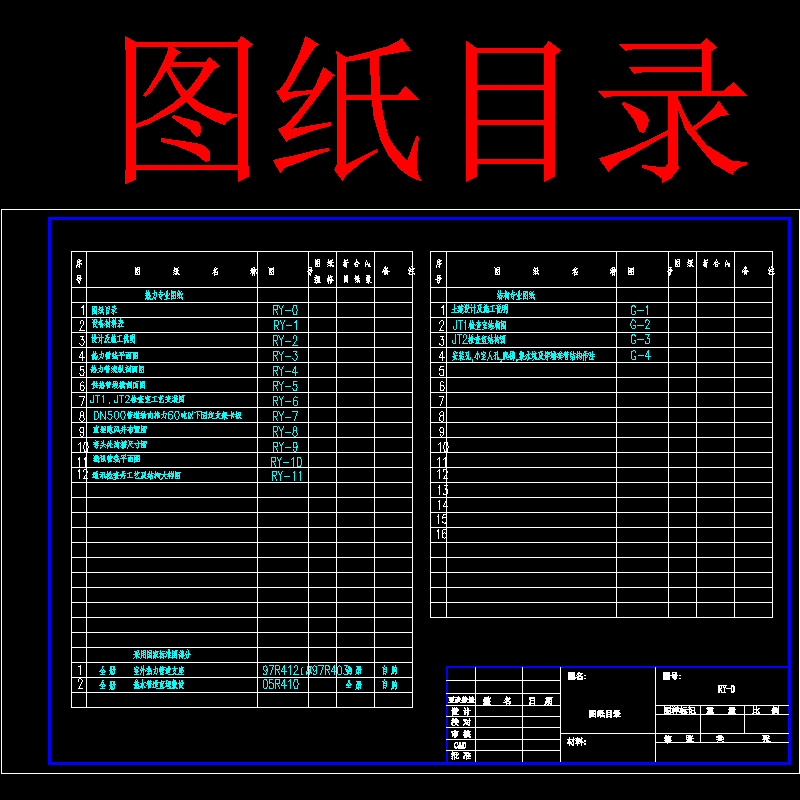

图纸目录.dwg

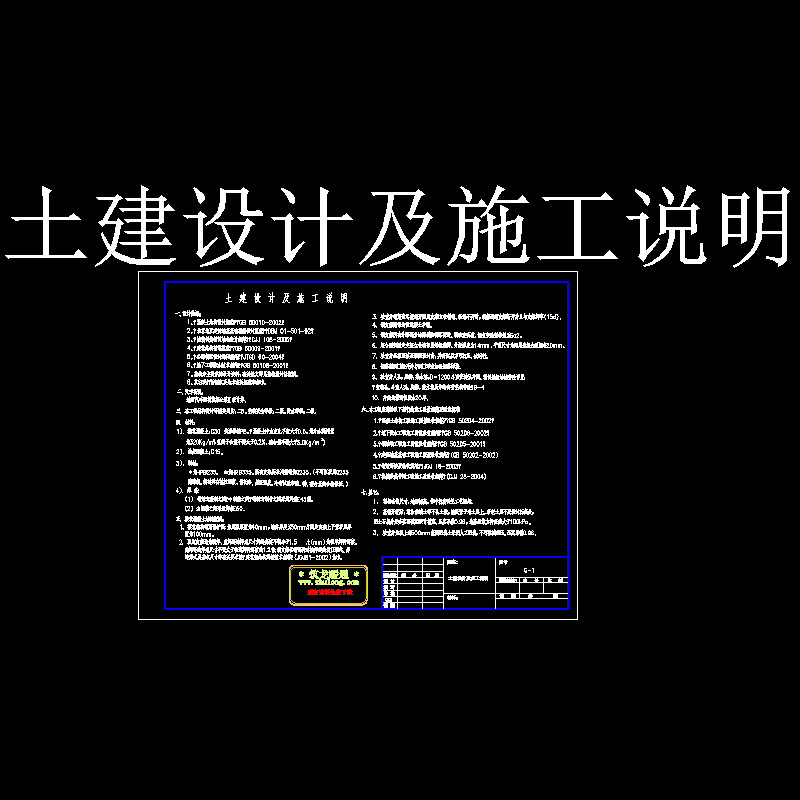

土建设计及施工说明.dwg

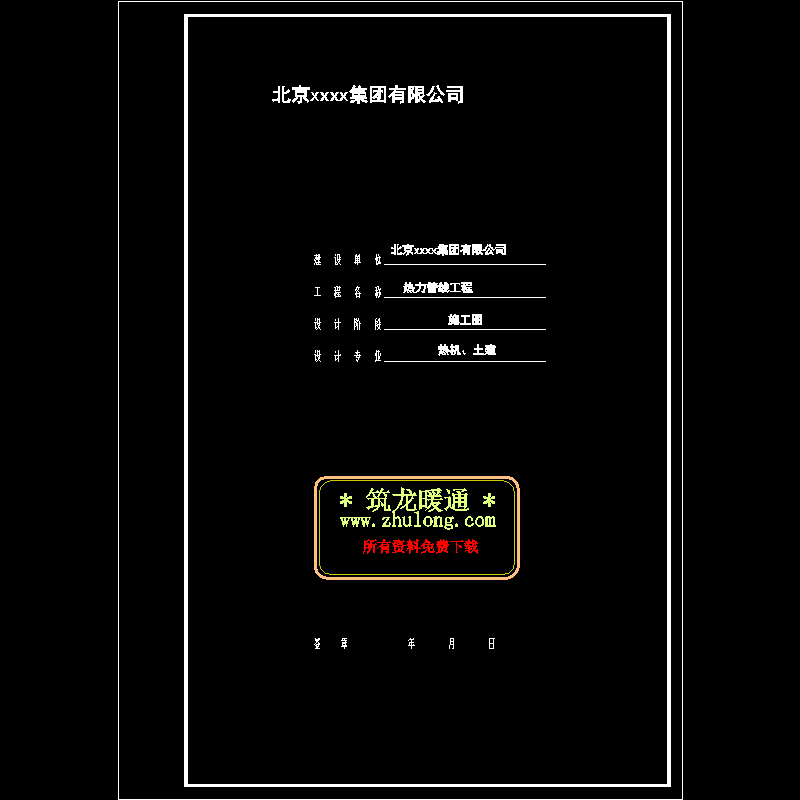

封面.dwg

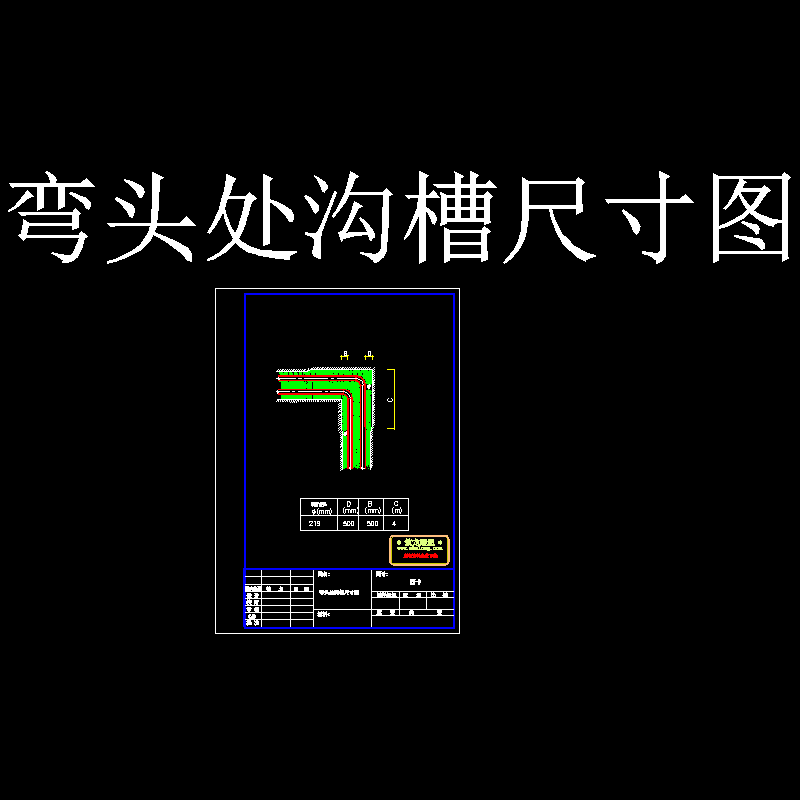

弯头处沟槽尺寸图.dwg

检查孔、爬梯、穿墙套管结构做法.dwg

检查室工艺安装图.dwg

检查室结构图.dwg

直埋跑风井布置图.dwg

管道横剖面图.dwg

管道纵剖面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
