地产供热工程换热站工艺施工图纸cad平面布置图及系统图

设计总说明：1、项目概要： 该项目为 地产供热工程换热站工艺施工图 , 1#换热站布置4#和6#楼之间，2#换热站布置于地下车库内.工程为适应日后分户计量要求,采用计算机监控系统.

2、该项目热负荷：总供热面积为16万平方米,共16幢楼，其中低区14.7万平方米，最高建筑高度52.5m,高区1.3万平方米,最高建筑96m,1#换热站位于地下车库，站房标高-4.2M,2#换热站位于地下车库，站房标高-3.65M.本居住小区均为节能建筑,该资料采暖热指标取用32W/M . 换热站设计规模：1#低区系统8万平方米；高区系统3万平方米；2#低区系统8万平方米。

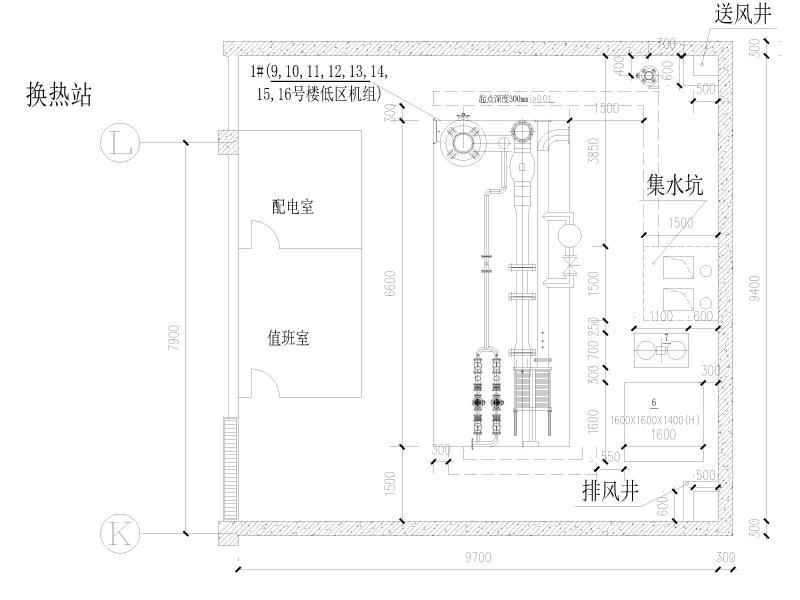

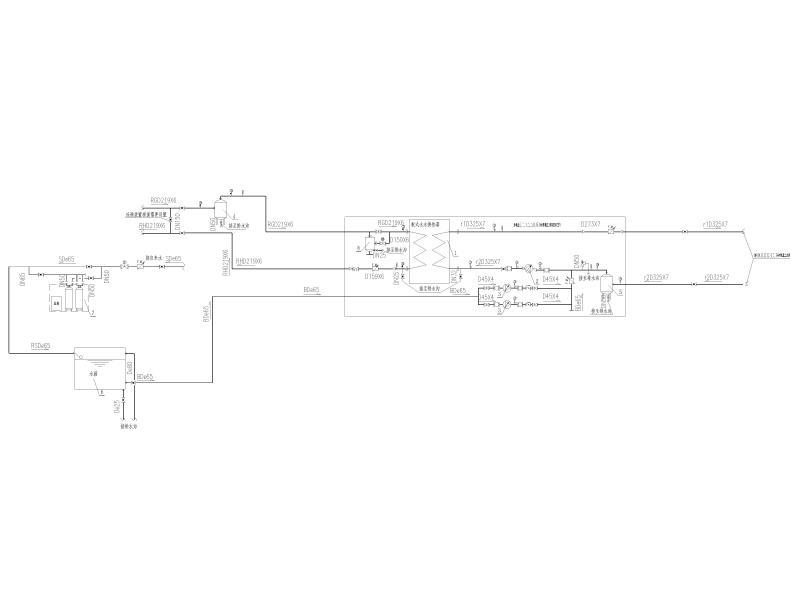

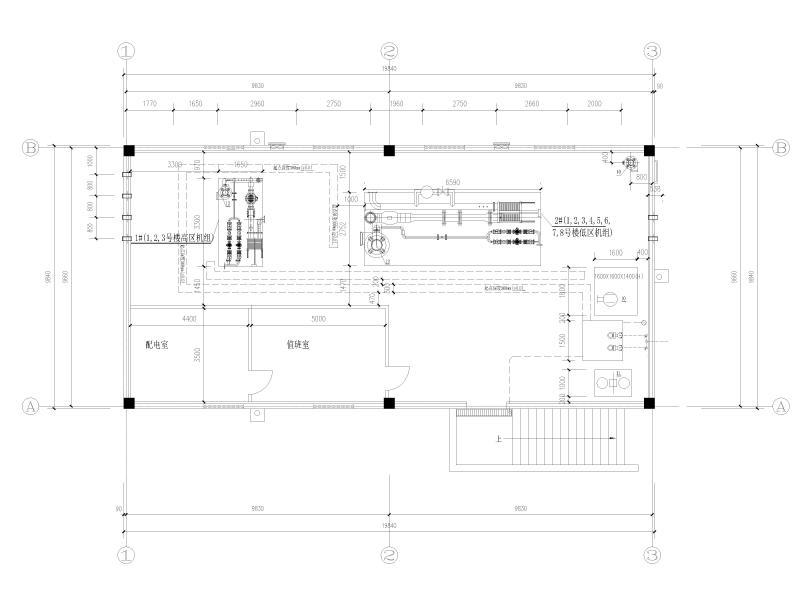

部分图纸展示：
