设计说明：有
-
建筑类别：住宅
-
建筑高度：多层建筑
-
建筑面积：10.2万平方米
-
图纸设计深度：施工图
-
图纸年代：近代
-
设计内容：采暖,冷热源,机房
-
冷热源：市政热网
-
项目地址：河北
1、该资料为黄骅市2019年入网工程-花园新村换热站，此站为地上三环路改建换热站，设计容量为10.2万平方米,实际供热面积10.2万平方米，其中散热器环路供热面积1.3万平方米，热指标取60W/m^U2^U，热负荷780kW，地暖低环路供热面积7.24万平方米，热指标取60W/m^U2^U，热负荷4344kW，地暖高环路供热面积1.66万平方米，热指标取60W/m^U2^U，热负荷996kW。一次网供水管道属于GB2级压力管道。
2、设计依据：
1）《中华人民共和国特种设备安全法》主席令第4号；
2）《固定式压力容器安全技术监察规程》TSG 21-2016；
3）《压力管道安全技术监察规程——工业管道》TSGD0001-2009；
4）《建筑设计防火规范》GB50016-2014；
5）《压力管道规范——工业管道》GB/T20801.1~6-2006；
6）《市政公用工程设计文件编制深度规定》（2013年版）；
7）《城镇供热系统节能技术规范》CJJ/T185-2012；
8）《工业金属管道设计规范》GB50316-2000（2008版）；
9）《工业金属管道工程施工规范》GB50235-2010；
10）《工业金属管道工程施工质量验收规范》GB50184-2011；
11）《城镇供热管网设计规范》CJJ34-2010；
12）《城镇供热直埋热水管道技术规程》CJJ/T81-2013；
13）《城镇供热管网工程施工及验收规范》CJJ28-2014；
14）《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011；
15）《工业设备及管道绝热工程设计规范》GB50264-2013；
16）《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》GB/T29047-2012；
17）《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T8923.1-2011等相关规范和图集以及入网单位提供的相关设计基础资料等；
18）与业主签订的设计合同。
3、一次网供水温度：120℃，回水温度：60℃，设计压力：1.6MPa；二次网散热器低环路供水温度：65℃，回水温度：50℃，设计压力：1.0MPa。系统定压值为0.24MPa；补水泵启动压力为0.22MPa，补水泵停止压力0.26MPa，循环水泵耗电输热比为0.0053，电磁泄压阀开启压力为0.264MPa，关闭压力为0.238MPa。二次网地暖低环路供水温度：50℃，回水温度：40℃，设计压力：1.0MPa。系统定压值为0.24MPa；补水泵启动压力为0.22MPa，补水泵停止压力0.26MPa，循环水泵耗电输热比为0.0079，电磁泄压阀开启压力为0.264MPa，关闭压力为0.238MPa。二次网地暖高环路供水温度：50℃，回水温度：40℃，设计压力：1.6MPa。系统定压值为0.83MPa；补水泵启动压力为0.81MPa，补水泵停止压力0.85MPa，循环水泵耗电输热比为0.0064，电磁泄压阀开启压力为0.913MPa，关闭压力为0.822MPa。

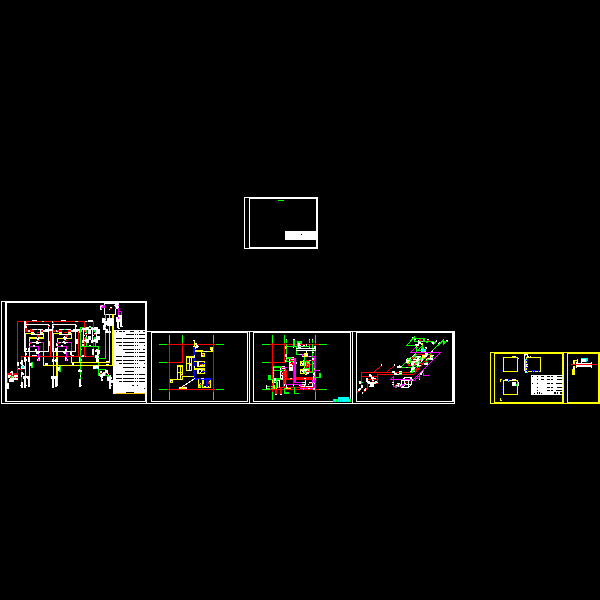

系统图
轴测图
平面管道布置图
设备定位及排污图
水箱大样图
