多层框架医院分院建设项目地下室结构cad平面布置图

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:14张
  • 设计年代:近代
该附件为: 多层框架某 医院分院建设项目地下室结构 格式为CAD,,共14p。
一、资料目录:
  • 结构设计总说明,基础平面布置图,地下室底板梁、板平法施工图,墙、柱平法施工图,梁平法施工图,板平法施工图,等共计14张。
二、项目概要:
  1. 该项目建筑层数为:地上2层,为钢筋混凝土高层建筑,结构体系为框架结构。设计±0.000标高相当于绝对标高1290.200m。耐火等级为:一级。楼屋盖结构为钢筋混凝土梁板体系。
  2. 建筑结构安全等级:二级;建筑抗震设防类别:丙类;地基基础设计等级:丙级,基础形式:为大直径人工挖孔灌注桩基础;抗震等级为:框架抗震等级四级。
  3. 基本风压Wo=0.30kN/平方米。地面粗糙度:B类;体型系数:1.30;本地区抗震设防烈度:6度,设计基本地震加速度值为0.05g,设计地震分组为第一组;场地类别为Ⅱ类,场地特征周期0.35s;本建筑抗震设防类别:乙类,按6度进行地震作用计算,按7度采取抗震措施。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

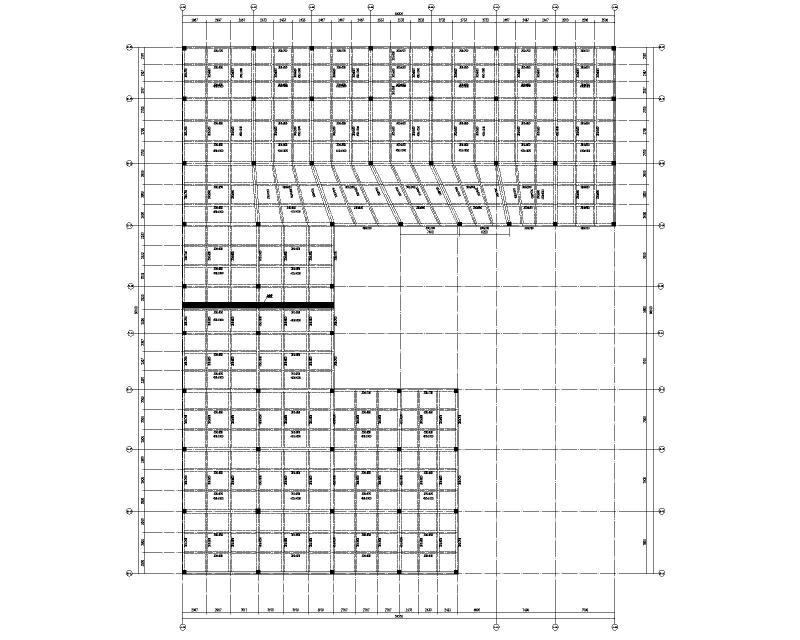

  • 一层梁、板平面布置图
    一层梁、板平面布置图

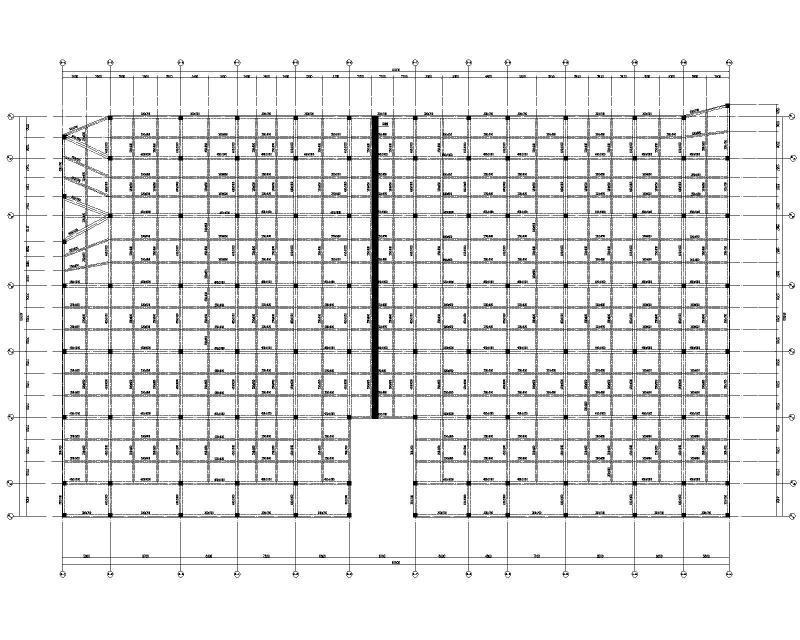

  • 负一层梁、板平面布置图
    负一层梁、板平面布置图

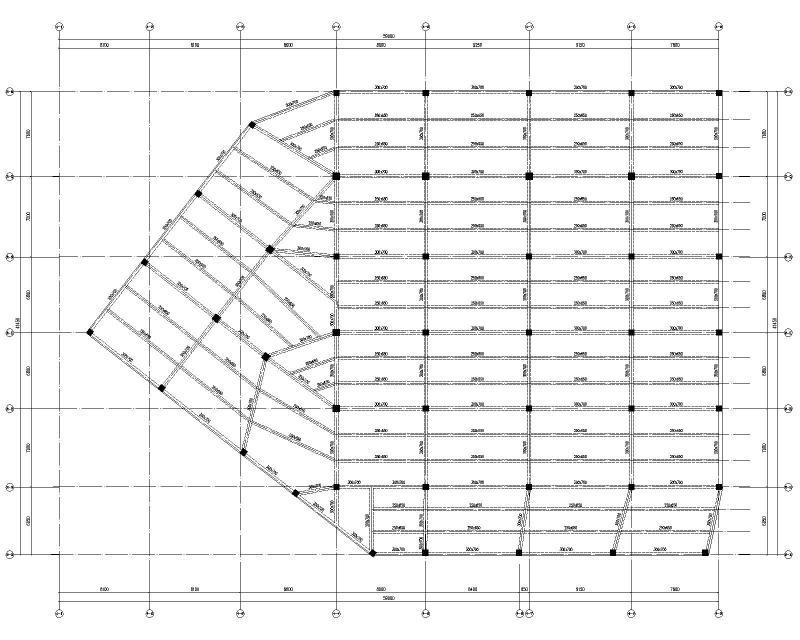

  • 梁、板平面布置图
    梁、板平面布置图

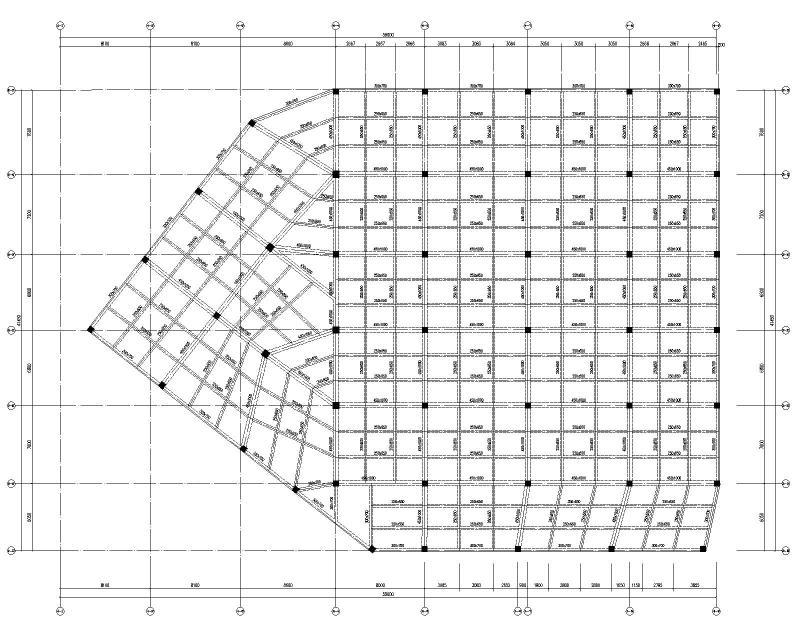

  • 一层梁、板平面布置图二
    一层梁、板平面布置图二
  • 柱平面布置图
    柱平面布置图

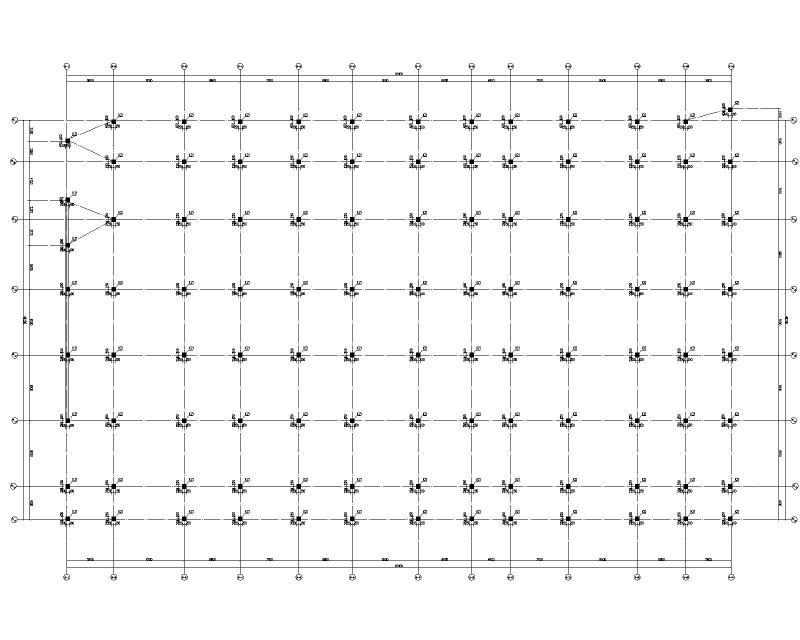

  • 基础平面布置图
