高层框架结医院妇幼住院楼结构施工图纸cad平面布置图

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:54张
  • 设计年代:近代
该附件为: 高层框架结医院妇幼住院楼结构图 格式为CAD,,共54p。
一、资料目录:
  • 结构设计总说明,基础及地下室设计说明,桩基设计说明,抗浮锚杆设计说明,基础平面布置图,地下室底板梁、板平法施工图,墙、柱平法施工图,梁平法施工图,板平法施工图,楼梯 结构施工图 ,等共计54张。
二、项目概要:
  1. 该项目建筑层数为:地下1层,地面以上8层,总高度33.300m,为钢筋混凝土高层建筑,结构体系为框架结构。设计±0.000标高相当于绝对标高1250.650m。上部结构嵌固部位为:基础顶。
  2. 该项目建筑结构安全等级为二级,设计使用年限为3类50年,砌体结构施工质量控制等级为B级。该项目不设缝。该项目不考虑人防。
  3. 基本风压Wo=0.30kN/平方米。雪荷载So=0.20kN/平方米,本地区抗震设防烈度:6度,设计基本地震加速度值为0.05g,设计地震分组为第一组;场地类别为Ⅱ类,场地特征周期0.35s;本建筑抗震设防类别:乙类,按6度进行地震作用计算,按7度采取抗震措施。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

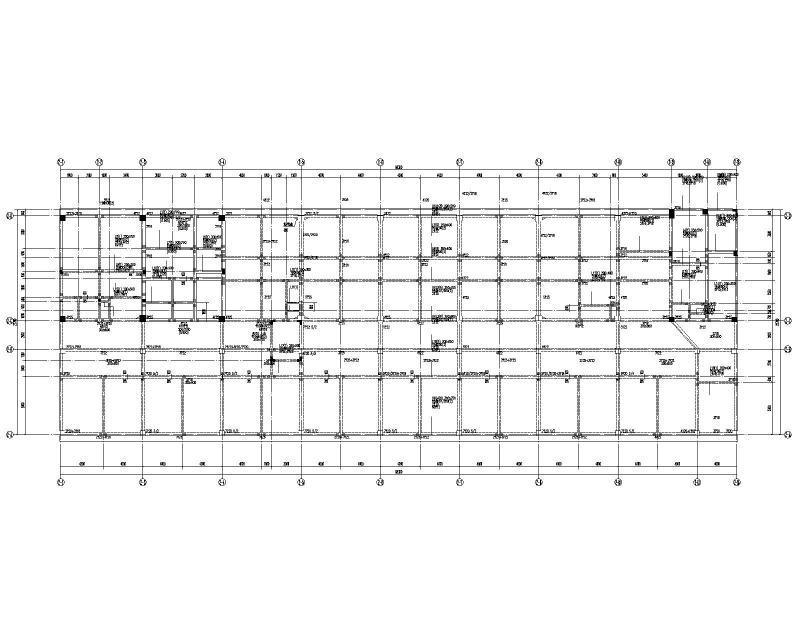

  • 梁平法施工图
    梁平法施工图

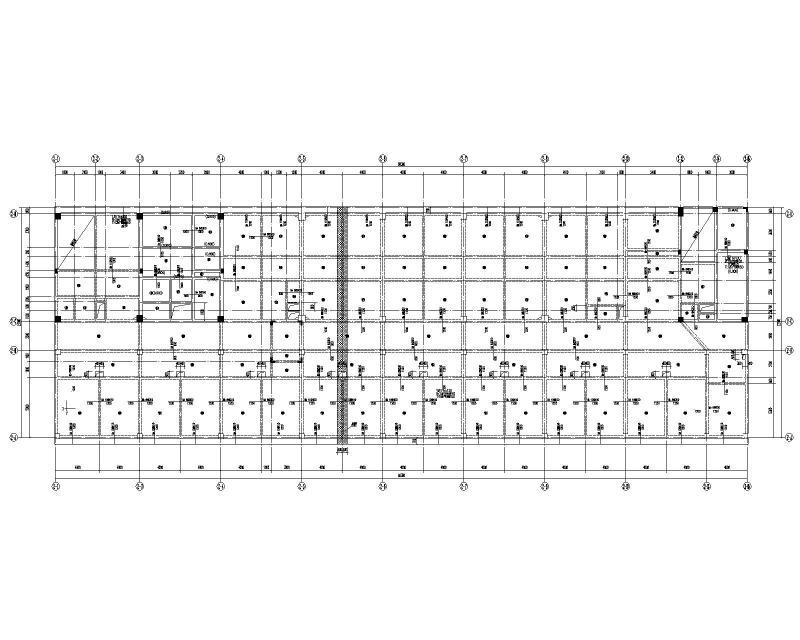

  • 板平法施工图
    板平法施工图

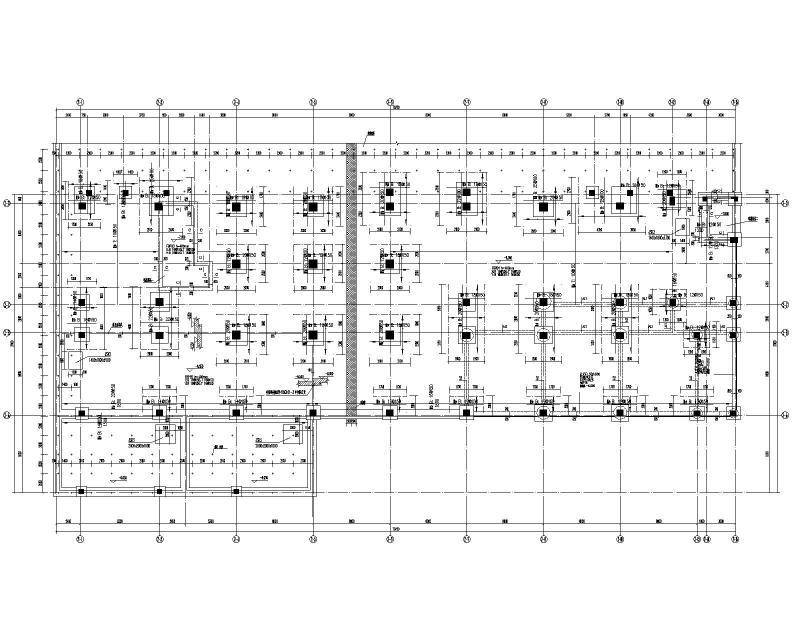

  • 地下室底板梁、板平法施工图
    地下室底板梁、板平法施工图

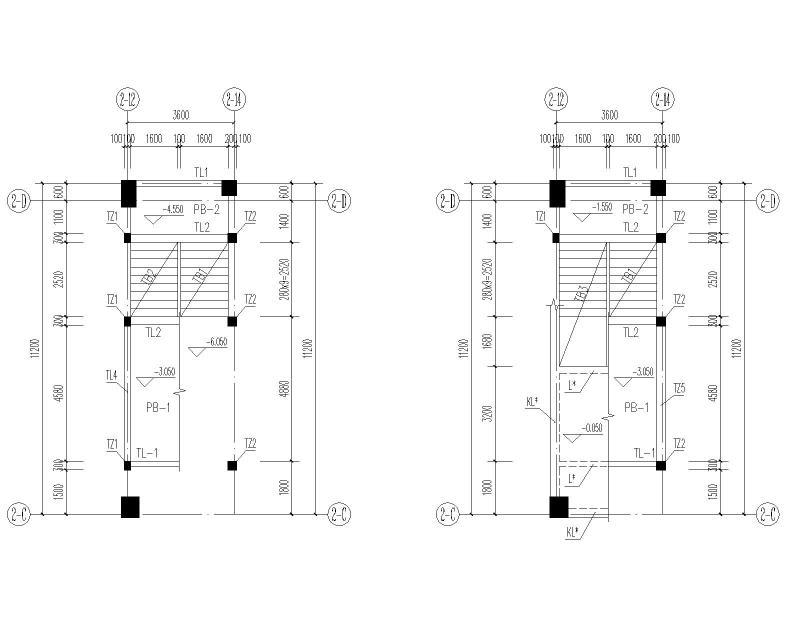

  • 楼梯平面布置图
    楼梯平面布置图

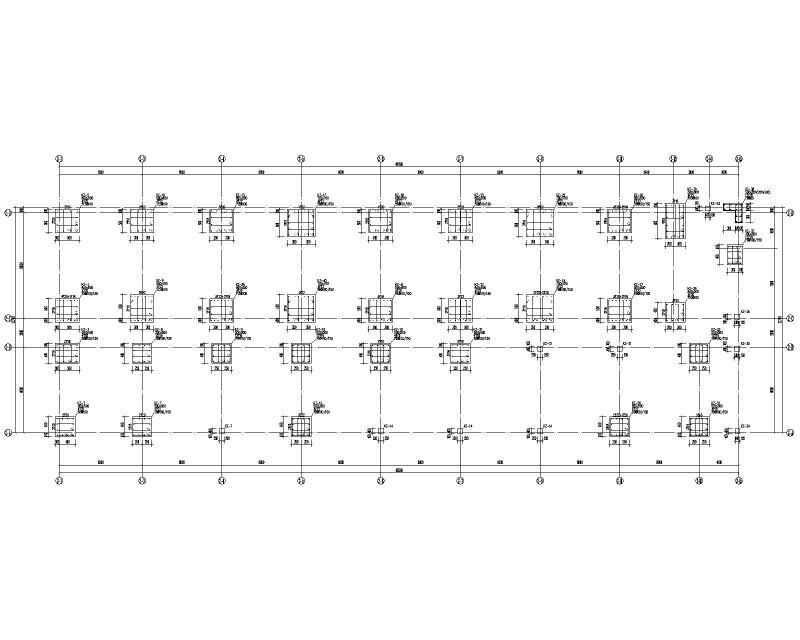

  • 柱平法施工图
    柱平法施工图
  • 基础平面布置图
    基础平面布置图
以上是部分截图,请下载附件后查看完整高清内容
