附建式地下室及地下车库结构施工大样图cad平面布置图

  • 建筑类别:住宅
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :筏形基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级,丙级
  • 抗震设防烈度:8度抗震
  • 地下室功能:车库
  • 参考图纸:20张
  • 设计年代:近代
该附件为: 附建式地下室及地下车库 结构施工图 格式为CAD,。
一、资料目录:
  • 基础平面布置图;地下车库墙、柱配筋平面图;地下车库梁平法施工图;地下车库顶板结构平面图;动力平面图;照明平面图;地下车库给排水平面图;地下车库通风平面图;建筑结构图,大样图,等共计20张。
二、项目概要:
  1. 地下层数1层,层高:车库3.8米,主楼2.7米;设计使用年限50年,结构安全等级二级,地下室防水等级二级,地基基础设计等级丙级(车库)/乙级(主楼),建筑耐火等级一级,基础形式为筏板+下柱墩,抗渗等级P6,建筑设计结构形式为框架、剪力墙结构,抗震设防类别丙类,抗震设防烈度8度,设计地震分组第二组,设计基本地震加速度值0.20g。
  2. 水文概况:勘察期间,场区内地下水稳定水位为自然地面以下5.0m左右 。地下室抗浮水位:抗浮水位取勘察期间自然地面以下1m(对应绝对标高70.30m处)。地基的液化等级:无液化。标准冻深小于0.60m,可不进行防冻处理。基坑开挖及回填要求:地下室墙体外回填土应待本层结构混凝土达到设计强度后方可回填,压实系数不小于0.95。严禁采用建筑垃圾土或淤泥土回填
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

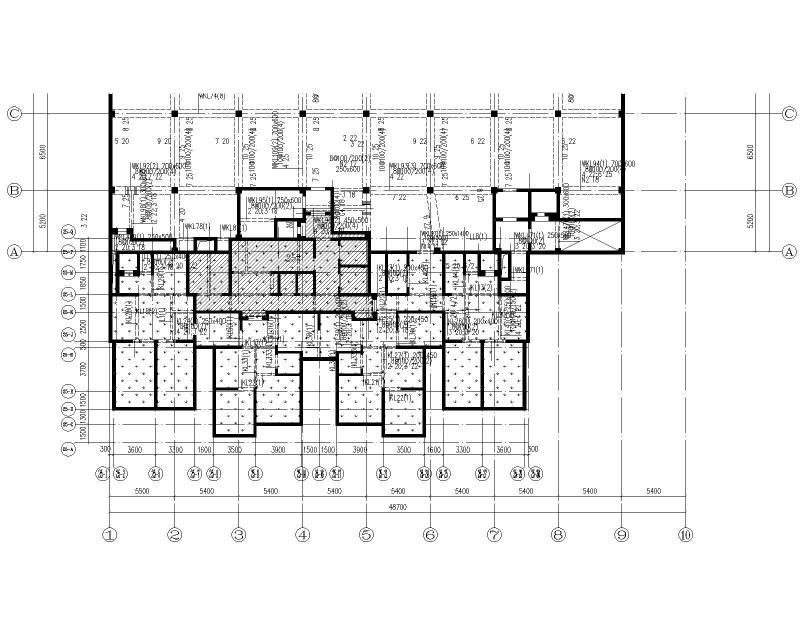

  • 地下室梁平法施工图
    地下室梁平法施工图

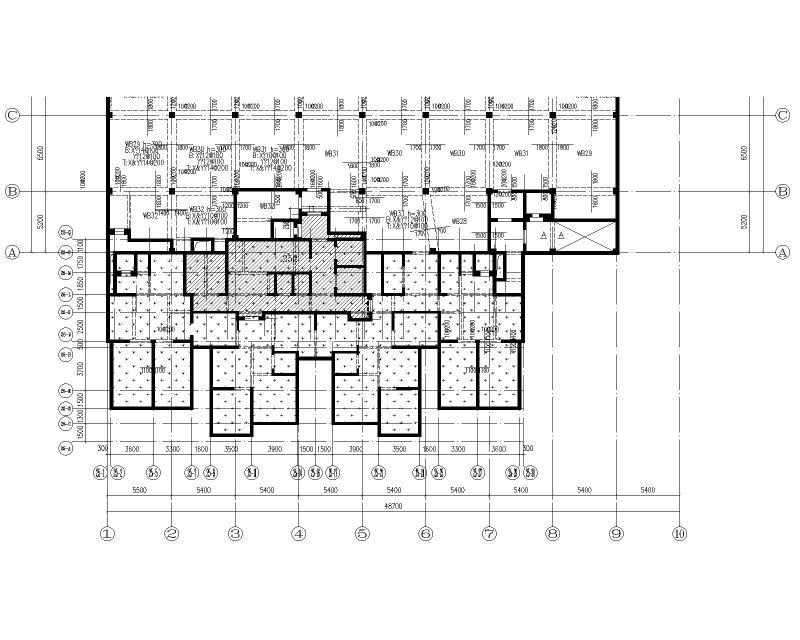

  • 地下车库顶板结构平面图
    地下车库顶板结构平面图

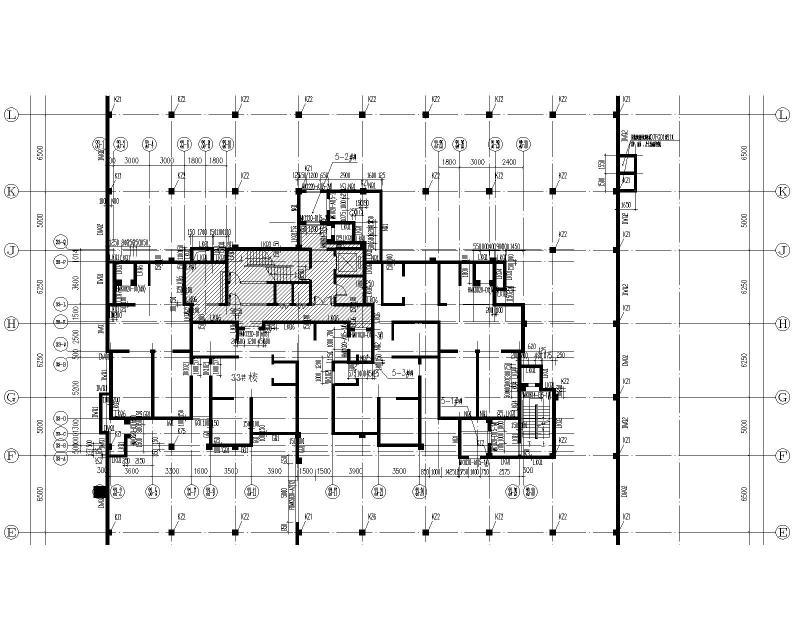

  • 地下车库墙、柱配筋平面图
    地下车库墙、柱配筋平面图

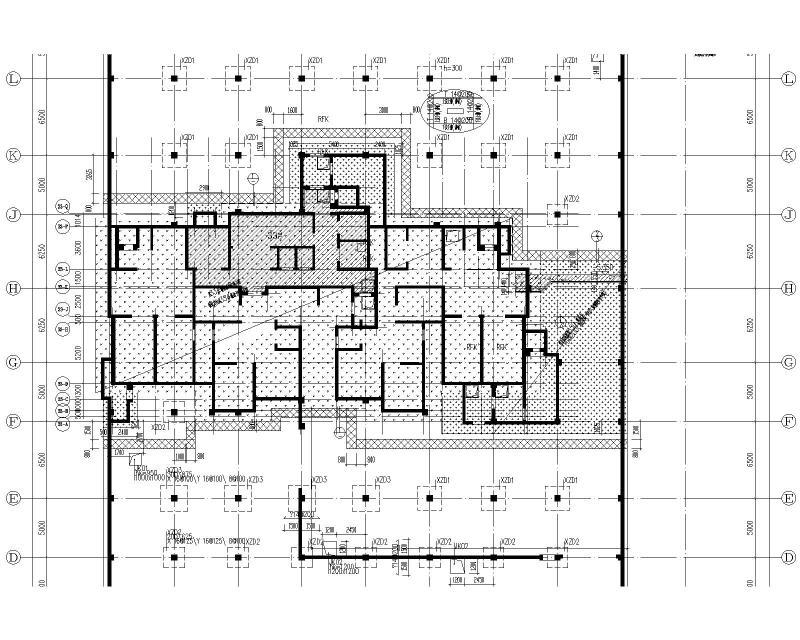

  • 基础平面布置图
    基础平面布置图

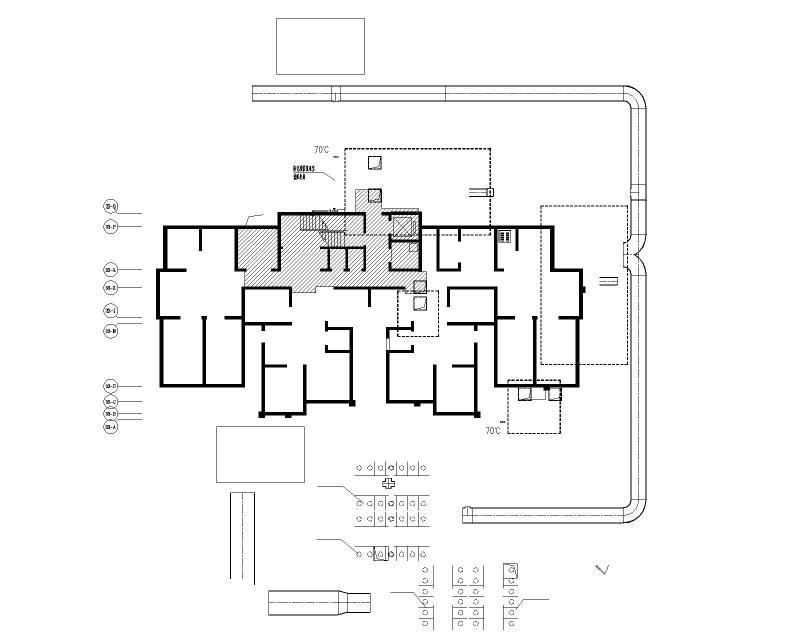

  • 地下室工程通风
    地下室工程通风
  • 照明平面图
    照明平面图
以上是部分截图,请下载附件后查看完整高清内容
