医疗产业给排水施工图纸cad平面图
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：40
-
消火栓用水量室内(L/S)：40
-
项目所在地：贵州
项目概况：该项目为
贵州省医疗产业
给排水施工图
，总建筑面积97334.5平方米，为二期康复医疗产业中心部分。微创、眼科综合楼8层，建筑高度：33.5m，学术交流中心7层，建筑高度34.05米，产后康复中心9层，建筑高度41.85米，报告厅1层，建筑高度7.6米，地下室2层。
设计范围：该资料范围包括红线以的生活给水、生活热水、生活污水、废水、消防等系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

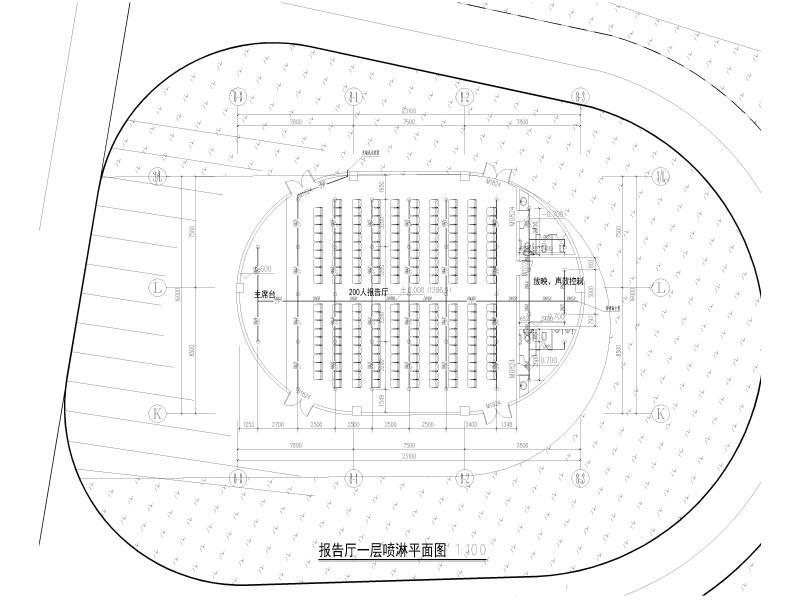

报告厅一层喷淋平面图 -

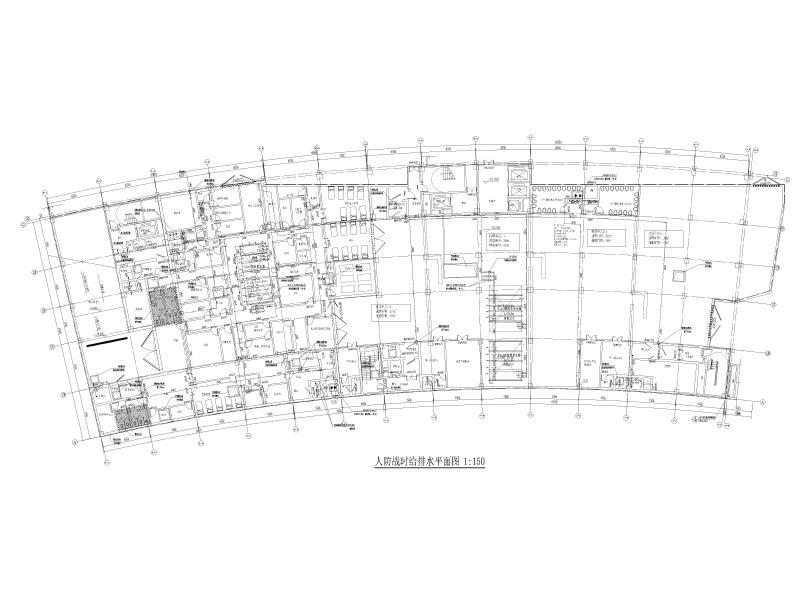

人防战时给排水平面图 -

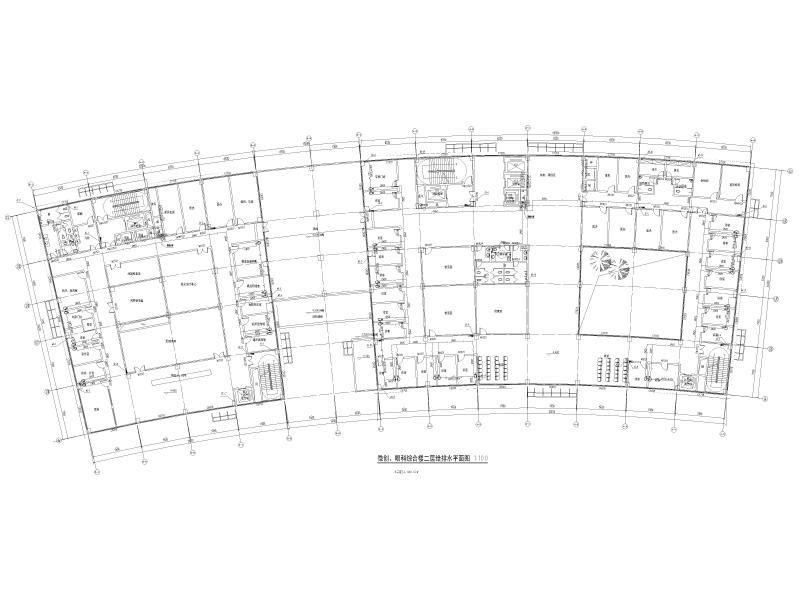

微创、眼科综合楼二层给排水平面图 -

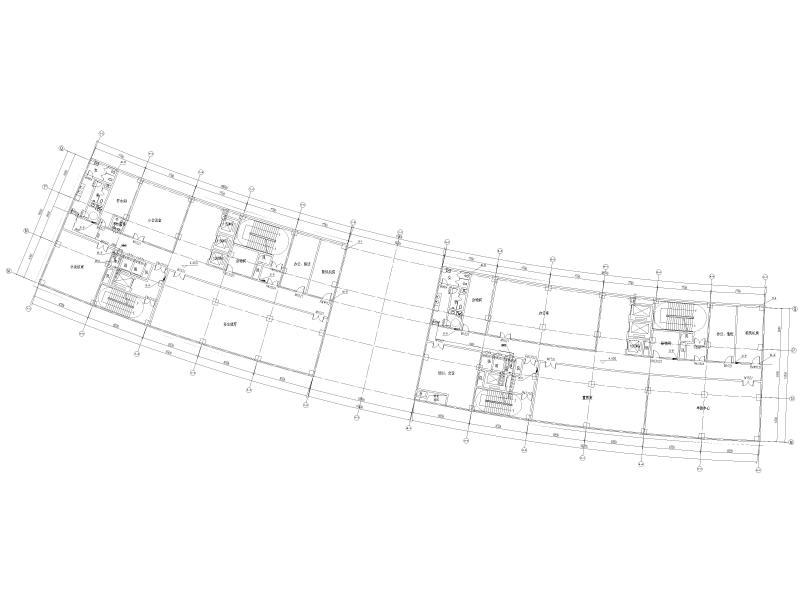

学术交流中心、产后康复中心二层给排水平面图 -

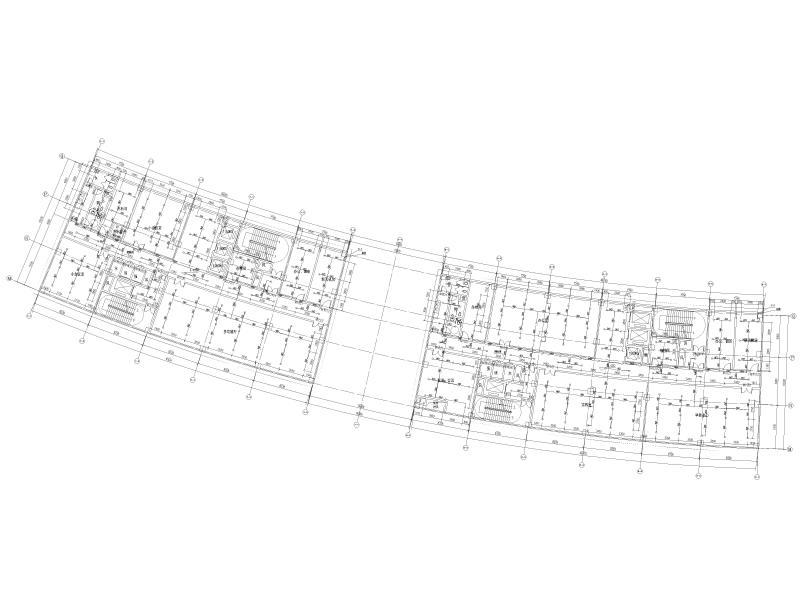

学术交流中心、产后康复中心二层喷淋平面图
以上是部分截图，请下载附件后查看完整高清内容
