钢结构游戏厅结构施工图纸cad平面布置图及立面图

  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件为 钢结构游戏厅 结构施工图 2017
项目概要:
1.本项目场馆主体结构均采用钢结构。
2.自然条件:
1)基本风压:0.30kN/m2 ,地面粗糙度类别为B类
2)基本雪压:0.20kN/m2
3)建筑场地类别为: II 类
3.抗震等级
本地区抗震设防烈度为6度,设计地震加速度值为0.05g,设计地震分组为第一组;
建筑抗震设防类别:未特殊注明者均为标准设防类(丙类)。
4.该项目结构设计使用年限为50年,结构安全等级为二级。
主要包括:
结构设计说明 (一)、钢 结构设计说明 (二)、钢 结构设计说明 (三)、钢结构设计说明(四)、非结构构件构造要求、场馆-8#基础设计说明、场馆-8#基础图、场馆-8#轴侧图、场馆-8#平立面图、 钢结构节点 (一)
CAD格式,10张图
图纸部分预览截图:
以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

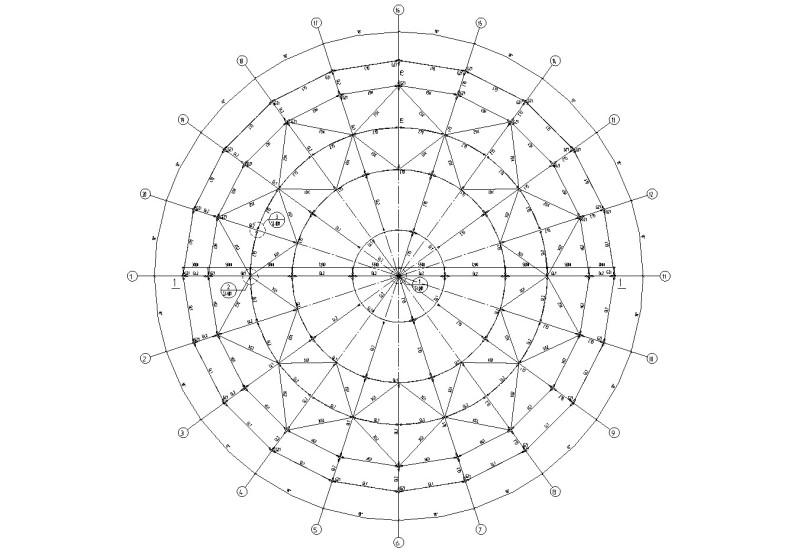

  • 平面布置图
    平面布置图

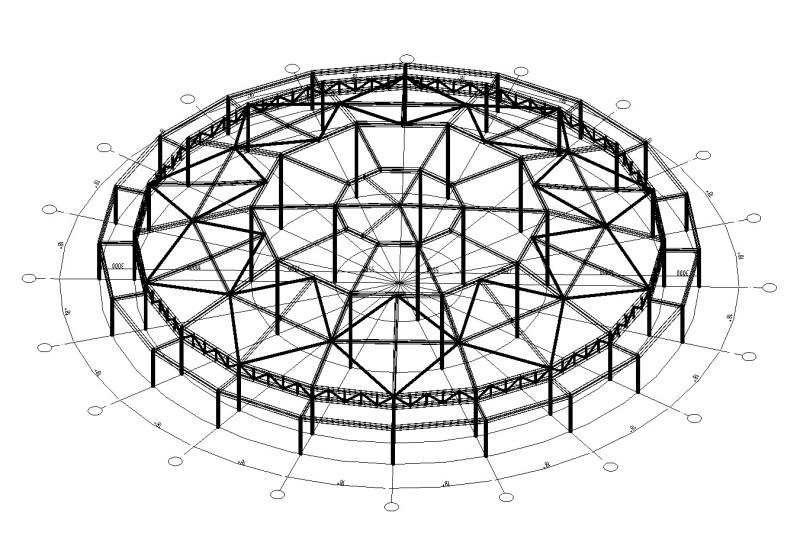

  • 轴侧图
    轴侧图

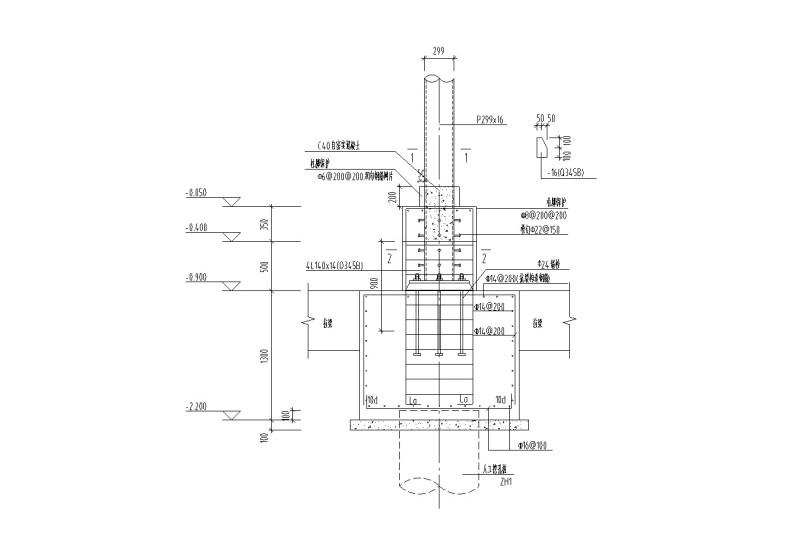

  • JCCT1
    JCCT1

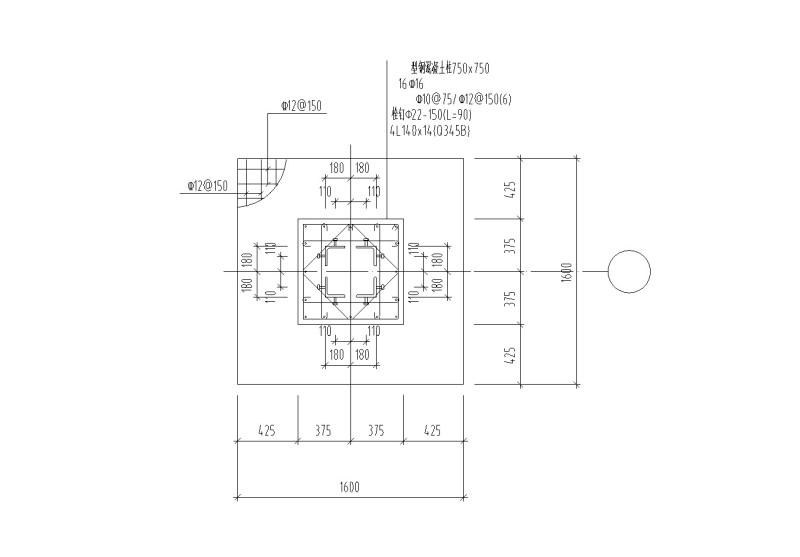

  • JC-1
    JC-1
  • 4-4
    4-4
  • 基础平面布置图
    基础平面布置图
  • 对接焊缝列表
    对接焊缝列表
  • HG1详图
    HG1详图

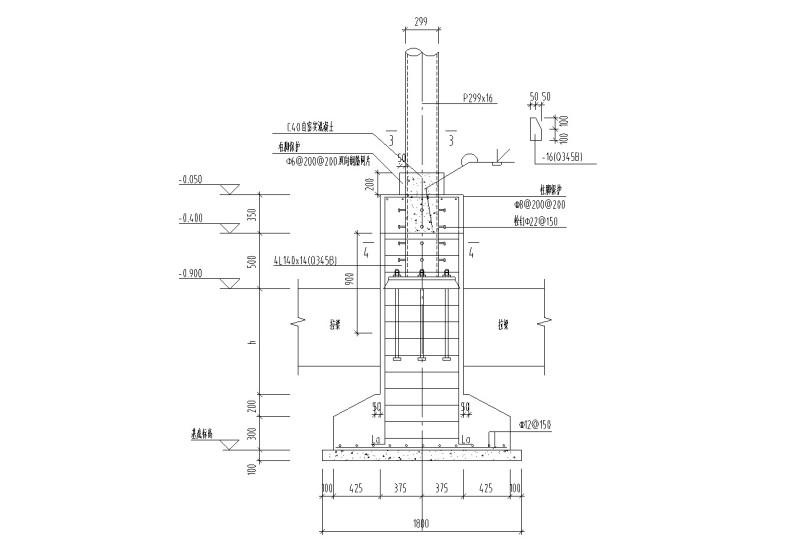

  • 1-1
    1-1
以上是部分截图,请下载附件后查看完整高清内容
