寺庙结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 建筑结构形式：木结构,砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：毛石基础,独立基础
• 参考图纸：8张
• 图纸年代：近代

某寺庙结构图纸

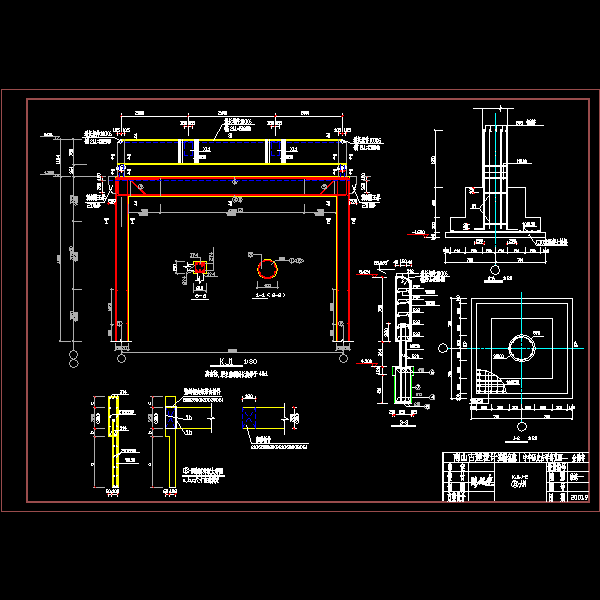

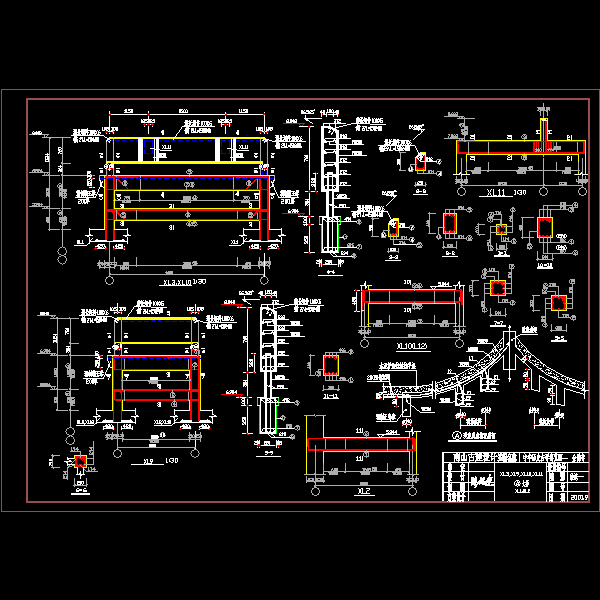

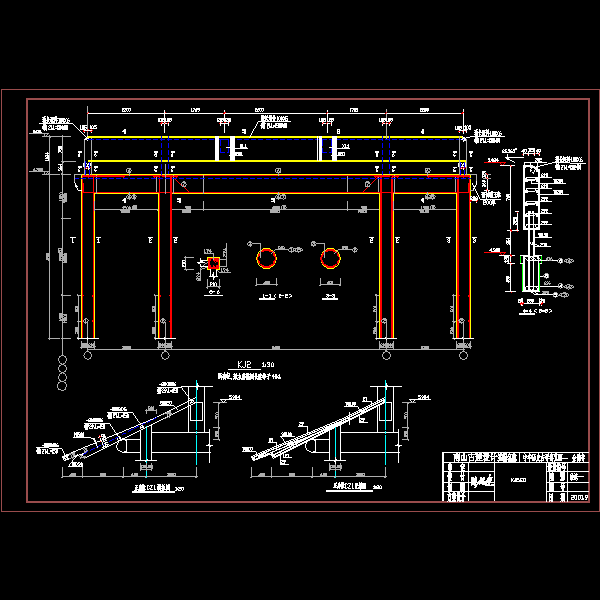

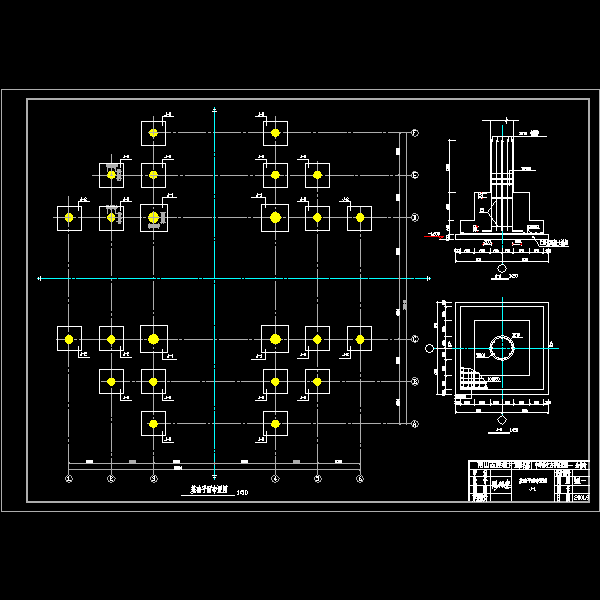

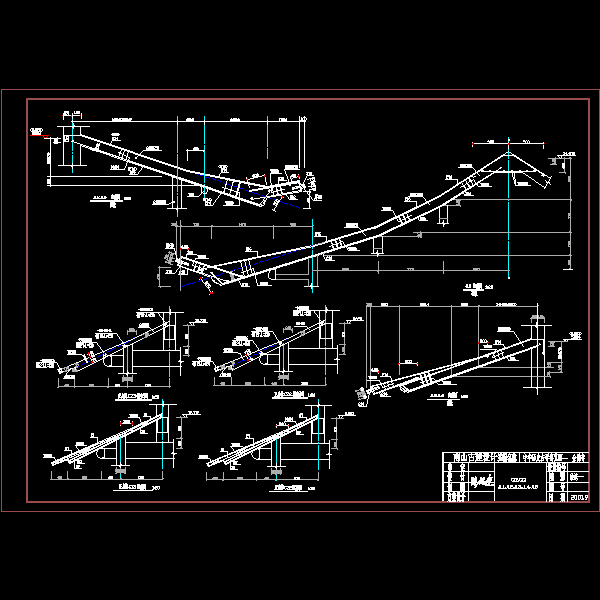

该资料包含：设计说明、基础布置图、基础详图、各层 、框架图、节点详图。
