-1+5层框架结构初中教学楼结构施工图纸cad剖面图及布置图

  • 建筑类别:教育
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:50张
  • 设计年代:近代
该附件为 -1+5层框架结构初中教学楼 结构施工图
项目概要:
工程位于贵阳市,该项目为整个项目中初中教学楼,局部地下1层,地上5层(局部6层),使用功能为教室。基础采独立柱基、孔桩;地下水位标高低于结构底板标高,不需进行抗浮设计。
主要包括:封面、目录、结构设计总说明、钢网镂空心楼盖 结构设计说明 、基础设计说明、基础布置图、墙柱布置图、柱布置图、屋面柱布置图、梁布置图、板布置图、梁定位布置图 等
CAD格式,50张结构图
图纸部分预览截图:
图二 桩身配筋及桩纵剖尺寸(机械成孔).jpg
以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源

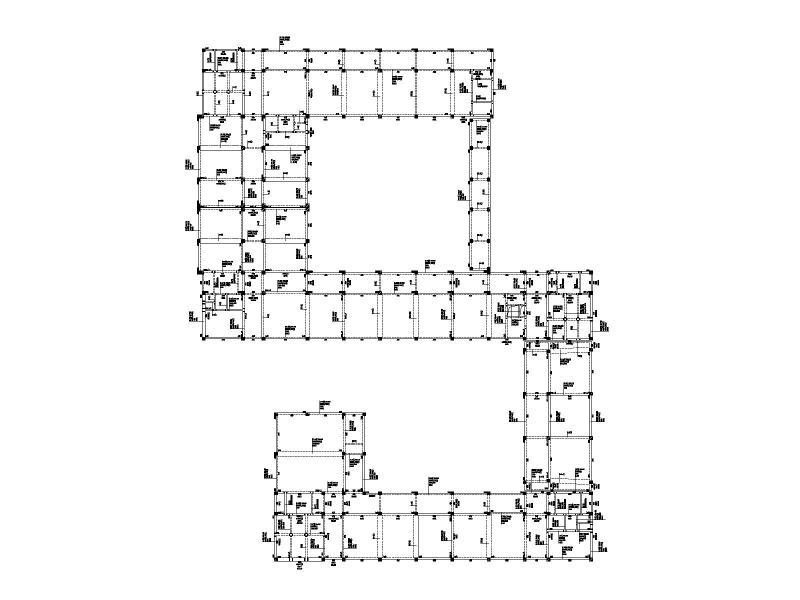

  • 4.450梁布置图(1)
    4.450梁布置图(1)

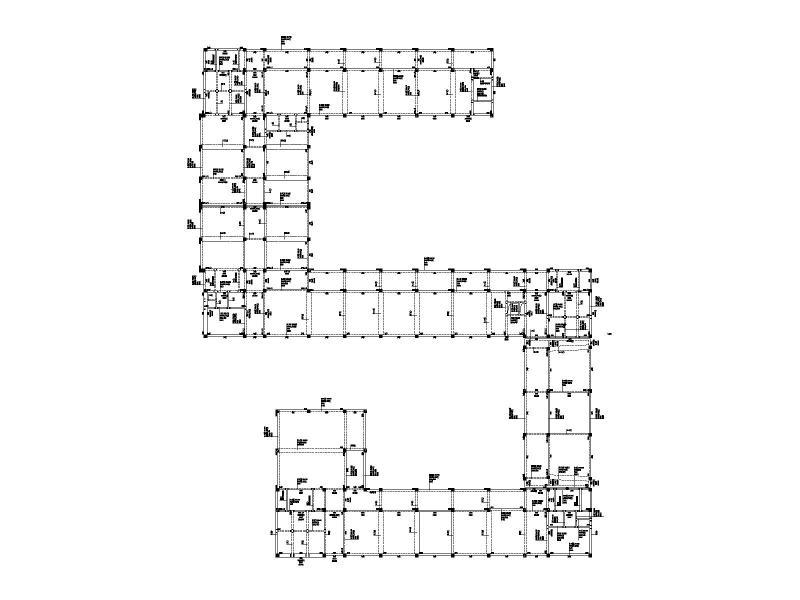

  • 8.350梁布置图(2)
    8.350梁布置图(2)

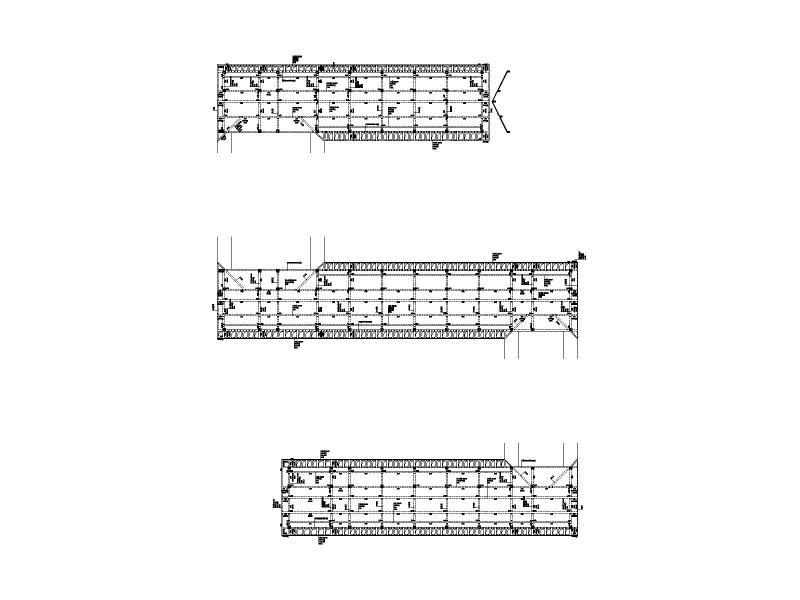

  • 23.300梁布置图(2)
    23.300梁布置图(2)

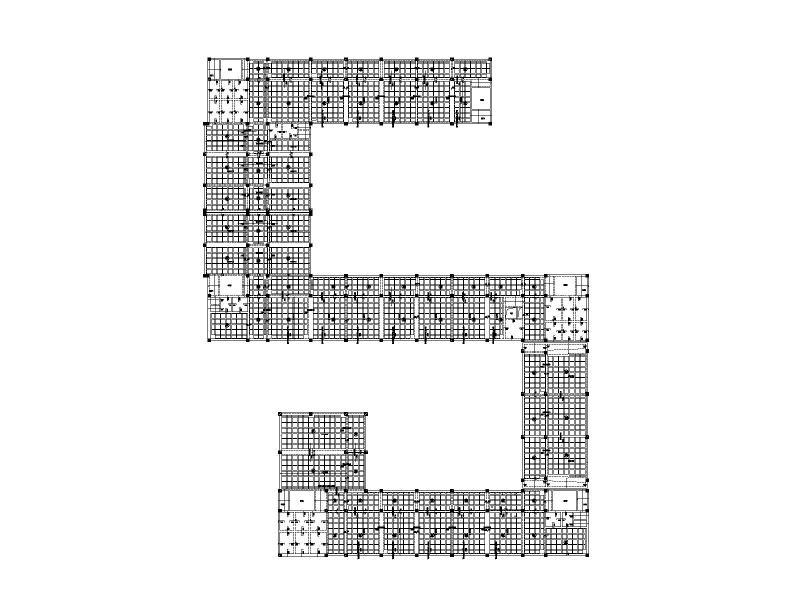

  • 8.350板布置图(1)
    8.350板布置图(1)

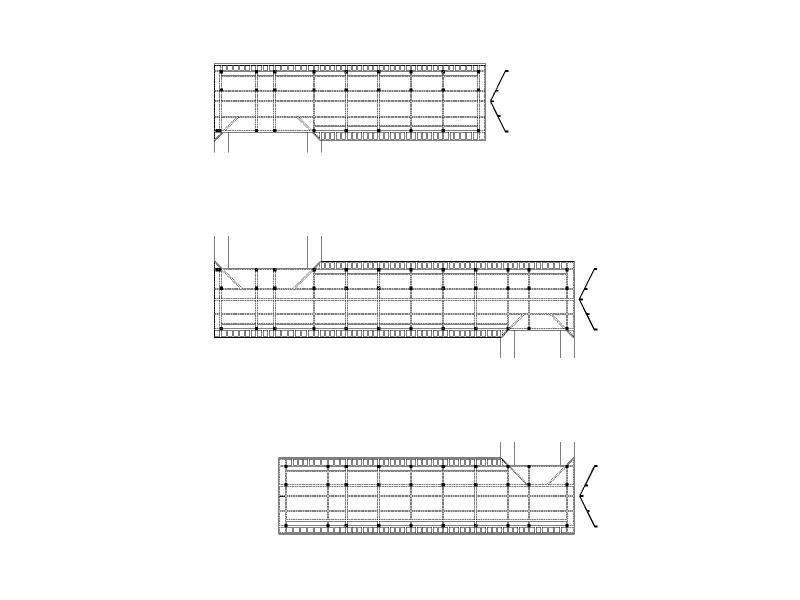

  • 23.300板布置图(2)
    23.300板布置图(2)
  • -0.050梁定位布置图(1)
    -0.050梁定位布置图(1)
  • -0.050梁定位布置图(2)
    -0.050梁定位布置图(2)
  • 图二 桩身配筋及桩纵剖尺寸(机械成孔)
    图二 桩身配筋及桩纵剖尺寸(机械成孔)
  • 屋檐大样
    屋檐大样
  • 排水沟大样
    排水沟大样
  • WQ2墙身配筋剖面图
    WQ2墙身配筋剖面图
以上是部分截图,请下载附件后查看完整高清内容
