4层粮食中转仓容建设工程建筑施工图纸cad平面图及立面图
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
图纸设计深度：施工图
-
项目所在地：贵州
-
图纸设计格式：天正建筑CAD 7.0,CAD2000
-
参考图纸：20+张
-
设计年代：近代
-
建筑设计面积：1923.86平方米
-
建筑高度：7.5m
-
建筑地上层数：4层
该附件为
粮食中转仓容建设工程
建筑施工图
2020
，图纸资料丰富。
该项目子工程门卫、厕所檐口高度45米，层数1层，占地面积57.33平方米·，建筑面积7.33平方米·，主体结构钢筋混凝土框架结构，围护结构烧结普通多孔砖。
该项目子工程办公楼建筑面积610.56平方米，占地面积305.28平方米，建筑层数4层，建筑高度7.5米，最大防火分区建筑面积610.56平方米，主体结构框架结构，围护结构200厚蒸压加气混凝土砌块。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

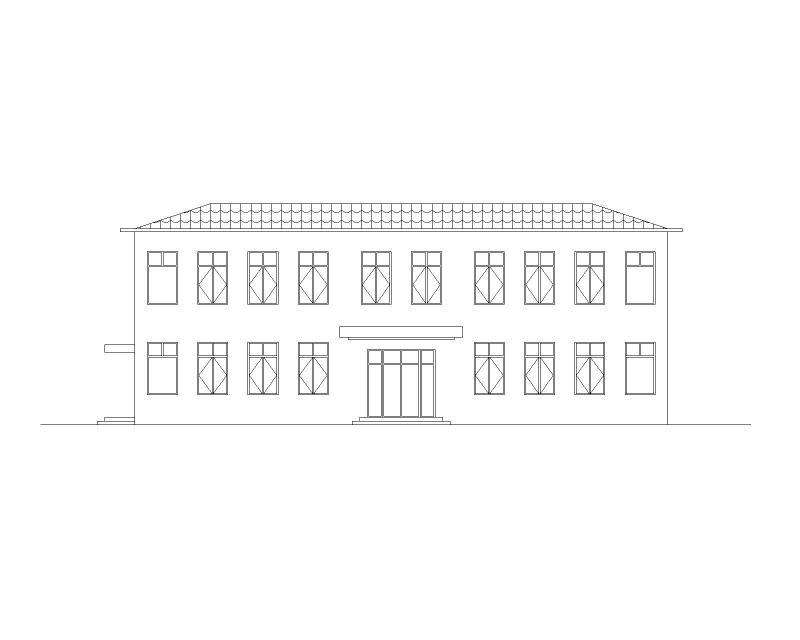

配套业务用房立面图 -

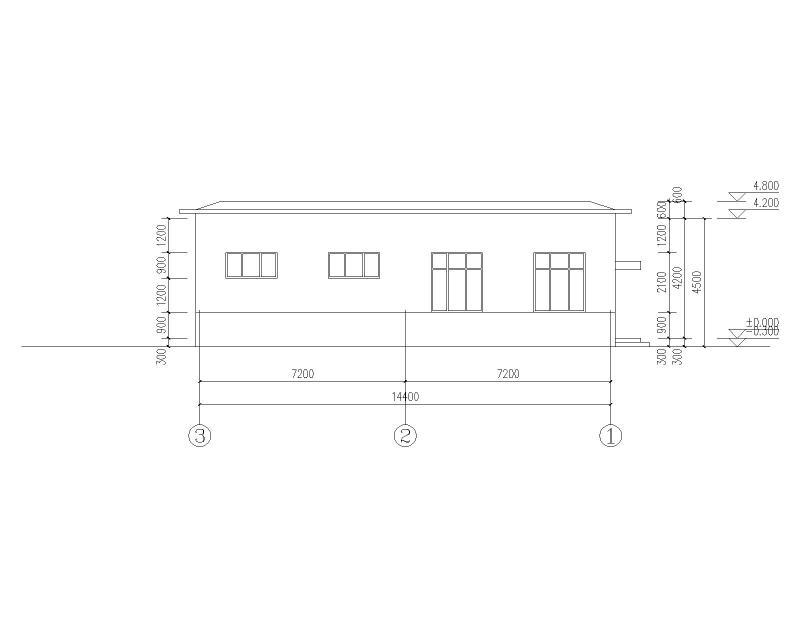

门卫厕所立面图 -

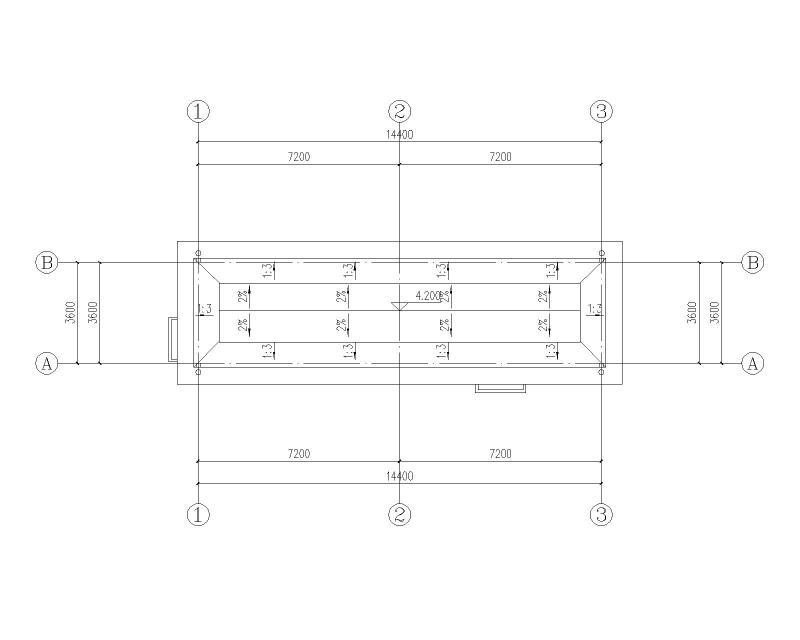

门卫厕所屋顶平面图 -

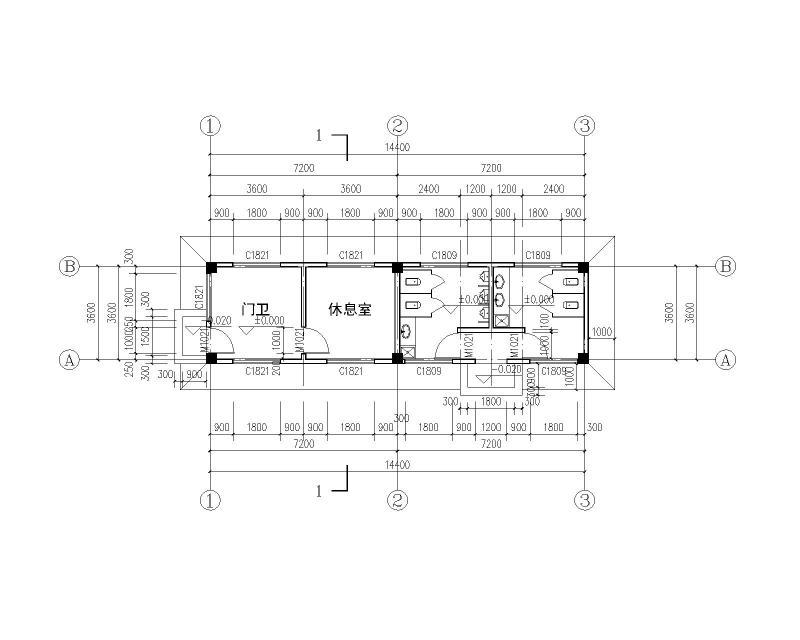

门卫厕所一层平面图 -

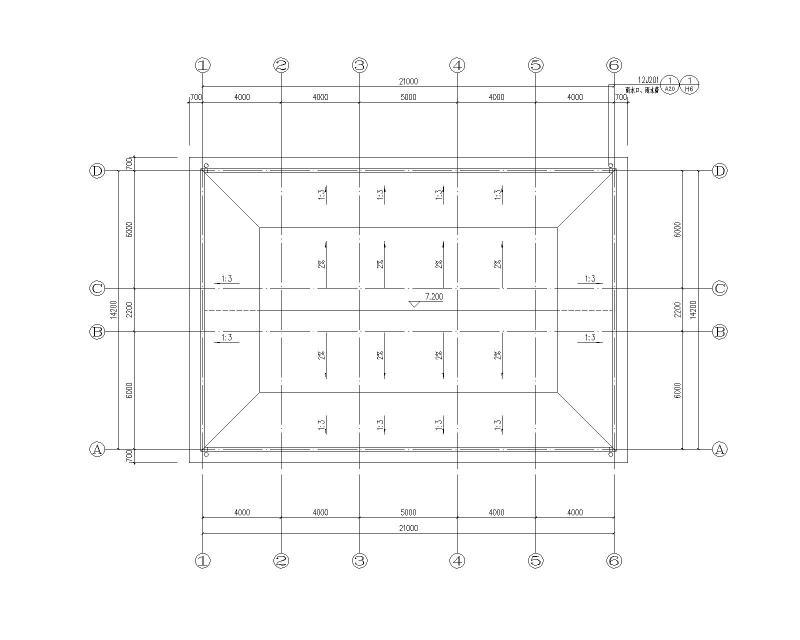

配套业务用房屋顶平面图 -
配套业务用房一层平面图 -
平房仓立面图
-
平房仓一层平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-06
- 评论次数：0
- 浏览次数：0
- 文件大小：17.61 MB
- 收藏次数：0
-
文件名称：
附件-996576869657079899.rar
