垃圾中转站给排水施工CAD图纸

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业厂房
• 地上层数：1层
• 出图日期：2010
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

2、项目概要：该项目位于来宾市,为一层垃圾转运站。3、设计范围：该资料包括生活给水、污水排放、屋面雨水排水、消防灭火器配置。4、屋面雨水系统设计重现期按3a设计，雨水径流系数0.9，5min降雨强度4.91L/s.100m。屋面采用重力流雨水系统,设置87型DN100雨水斗;雨水经管道收集排到室外。

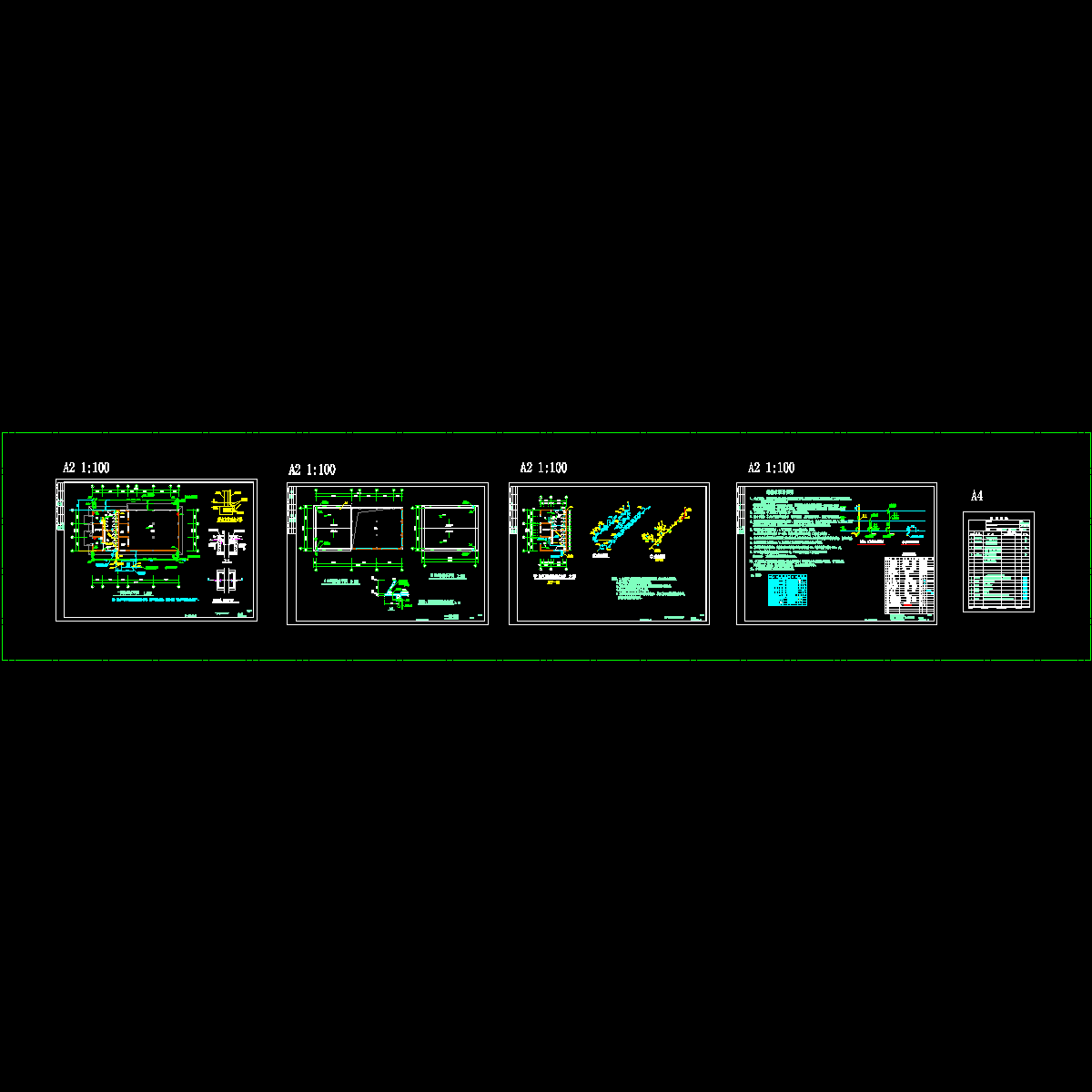

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
