2层强制隔离戒毒所备勤宿舍暖通施工图纸cad平面图
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑设计面积：1192.72平方米
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省特类人员强制隔离戒毒所及配套基础设施建设项目--T-03-备勤宿舍
暖通施工图
。建设性质：新建。本栋单体主要功能为：宿舍、卫生间、设备用房等。建筑类别为多层民用建筑，耐火等级为二级。建筑设计面积：1192.72平方米。建筑层数：地上2层。建筑高度：地上高度6.6米。
该资料内容包括：通风系统及防烟排烟系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

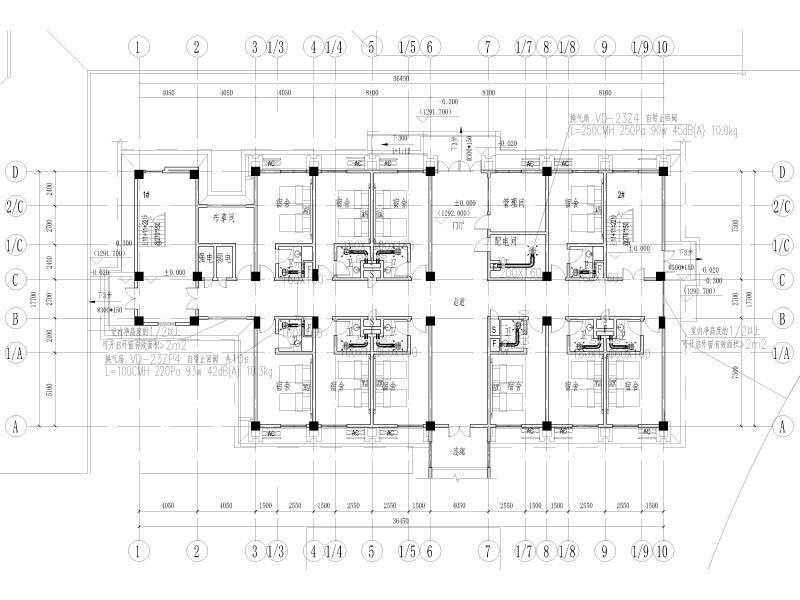

二层通风及防排烟平面图 -

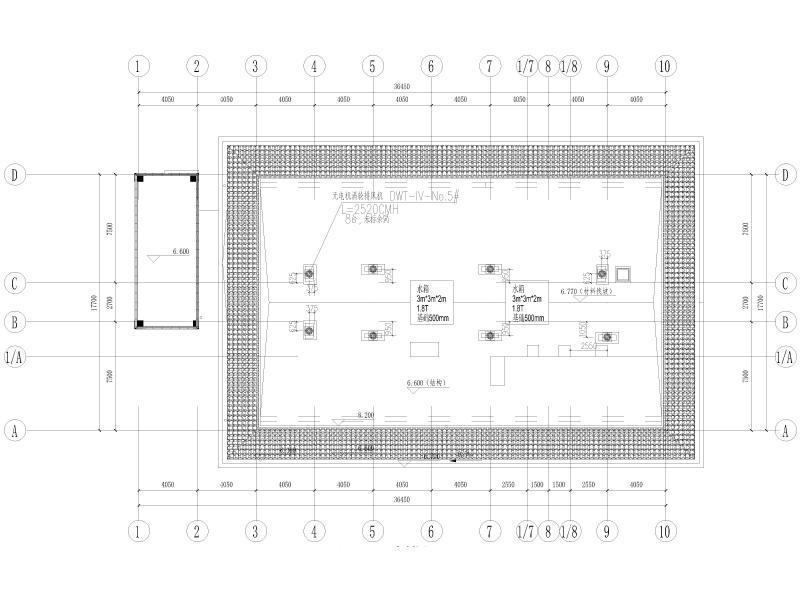

屋顶通风及防排烟平面图 -

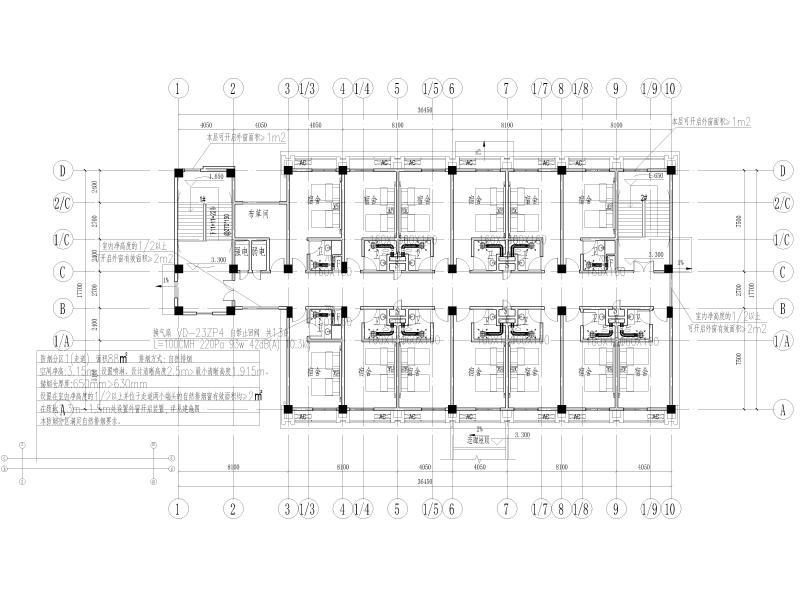

一层通风及防排烟平面图
以上是部分截图，请下载附件后查看完整高清内容
