3层强制隔离戒毒所行政办公楼暖通施工图纸cad平面图
-
设计详细说明：有
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计面积：4593平方米
-
建筑地上层数：3层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省特类人员强制隔离戒毒所及配套基础设施建设项目--T-04-行政办公楼
暖通施工图
。建设性质：新建。本栋单体主要功能为：办公室、会议室、卫生间、地下车库、设备用房等。建筑类别为多层民用建筑，耐火等级为二级。建筑设计面积：4593平方米。建筑层数：地上3层，地下1层。建筑高度：地上高度14.85米。
该资料内容包括：通风系统及防烟排烟系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

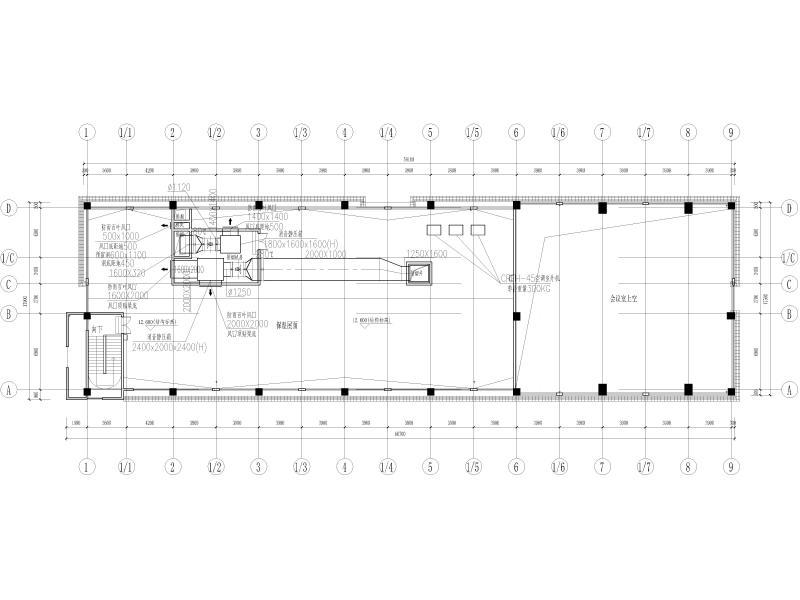

12.6m标高设备布置平面图 -

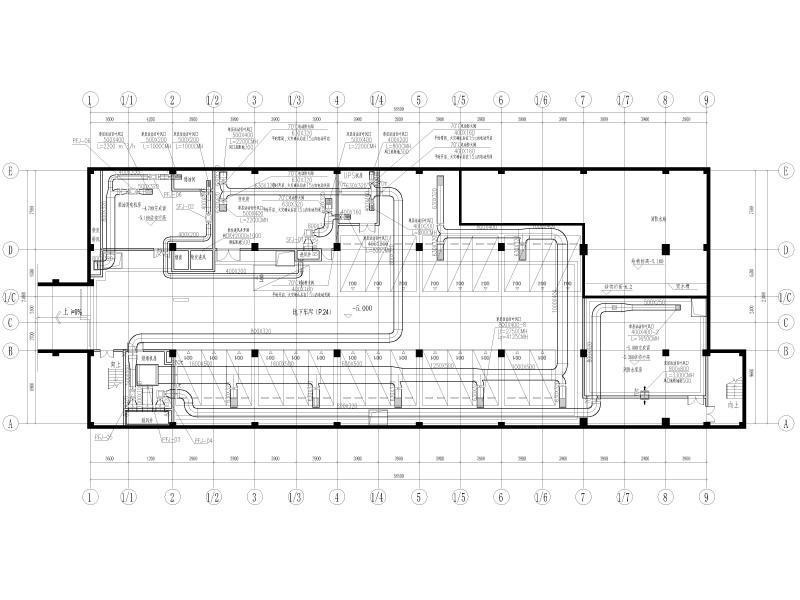

地下一层通风及防、排烟平面图 -

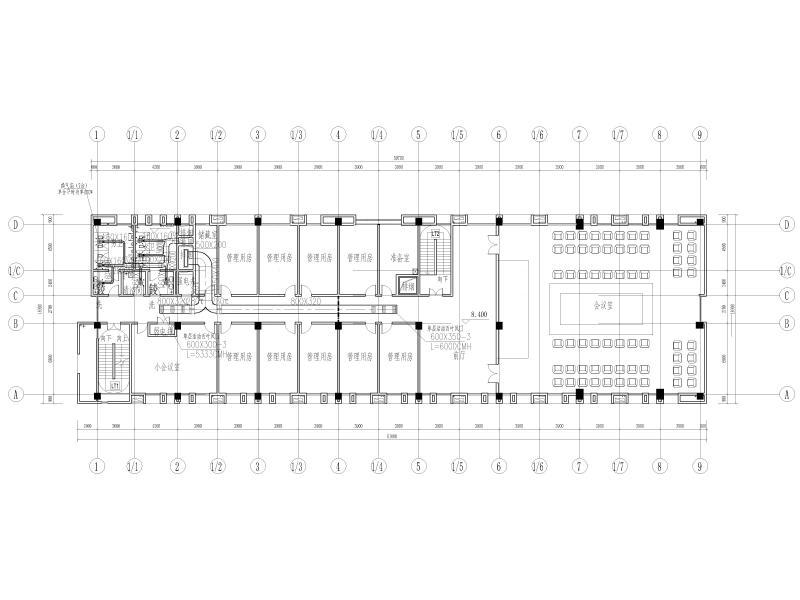

三层平面图
以上是部分截图，请下载附件后查看完整高清内容
