文化融合示范园AB看台建筑施工图纸cad平面图及立面图
-
建筑类别：文化馆
-
图纸设计深度：施工图
-
项目所在地：湖南
-
图纸设计格式：天正建筑CAD 7.0,CAD2000,PDF
-
参考图纸：32张
-
设计年代：近代
该附件为
文化融合示范园AB看台
建筑施工图
，CAD+PDF。
该项目缺少设计说明。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

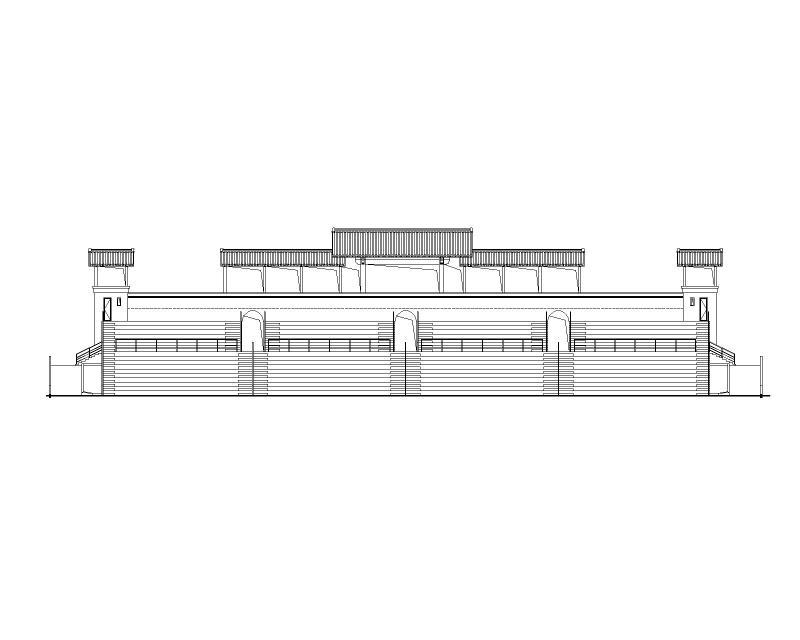

A区看台立面图 -

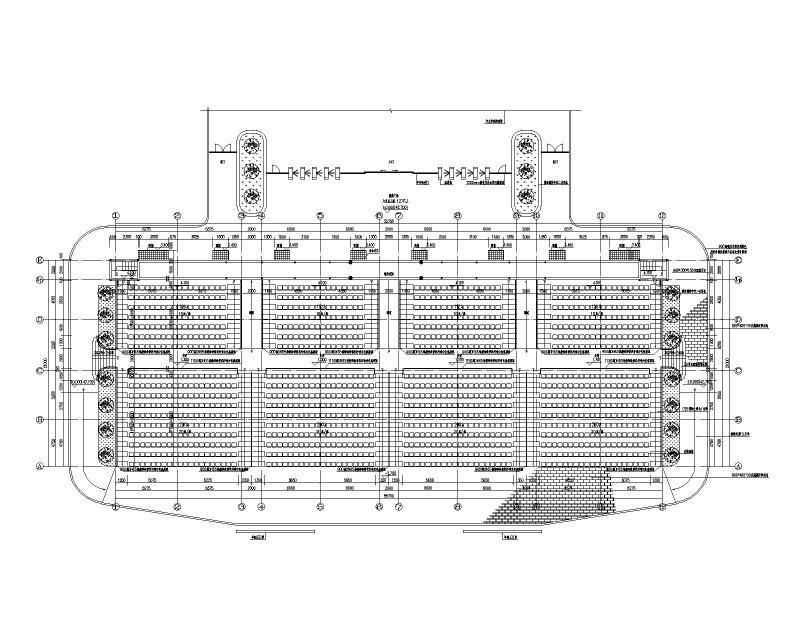

A区看台首层平面图 -

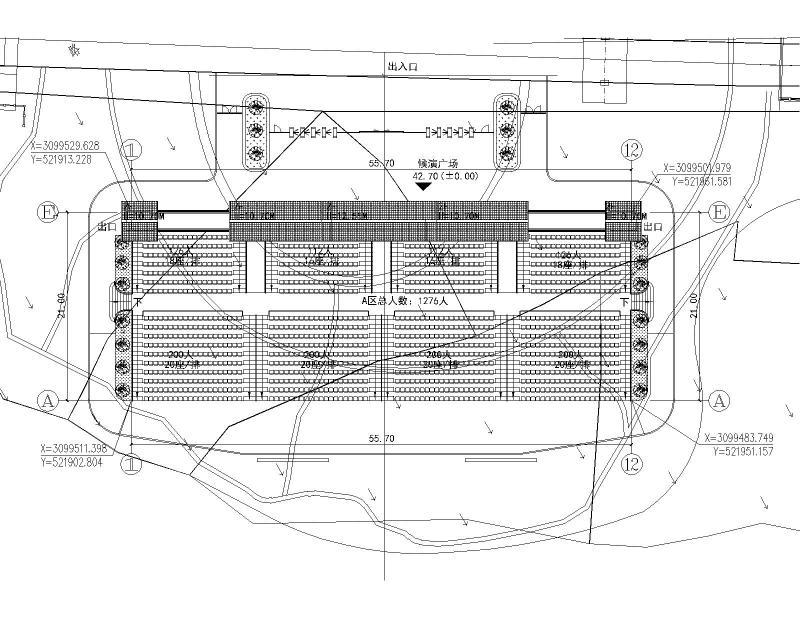

A区看台总平面图 -

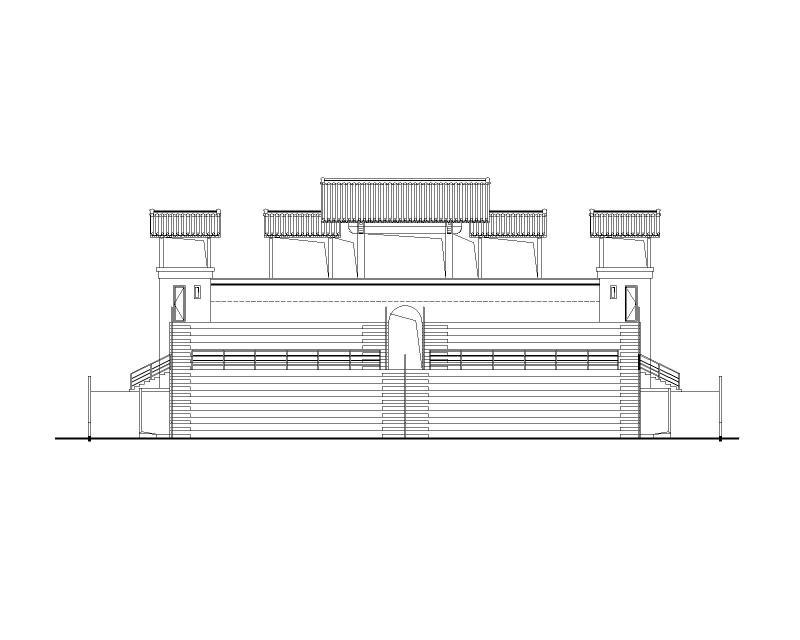

B区看台立面图 -

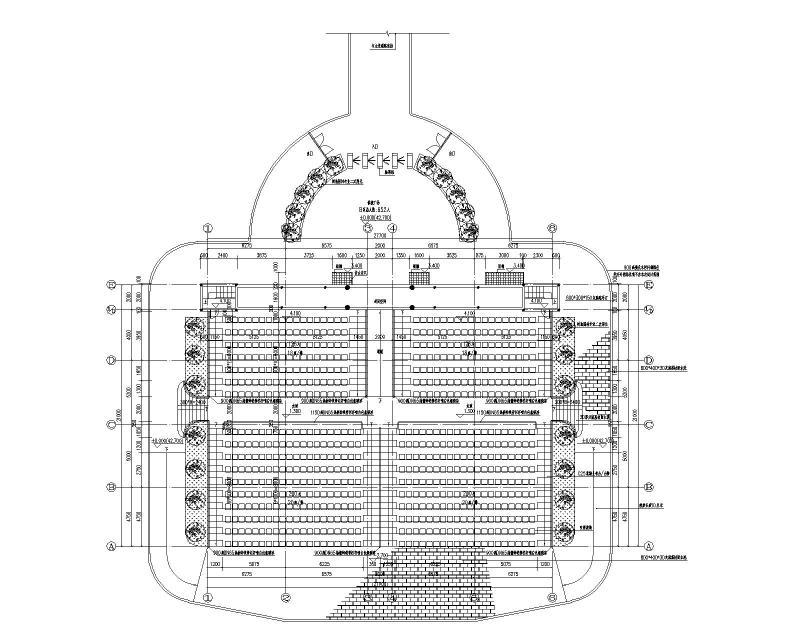

B区看台首层平面图 -
B区看台总平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-05
- 评论次数：0
- 浏览次数：0
- 文件大小：4.73 MB
- 收藏次数：0
-
文件名称：
附件-996557988758795708.rar
