大附中体育场看台建筑施工CAD图纸

  • 建筑高度:11.1米

附件详情

该资料为上大附中体育场看台 建筑施工
工程建筑面积约为:550平方米、建筑设计结构形式为:砖混结构、层数为: 1层、高度为: 11.1米
这份参考资料包括资料目录、图纸说明、工程作法、建筑平面、立面、剖面图、详图等,共4张图纸
设计功能包括:看台

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

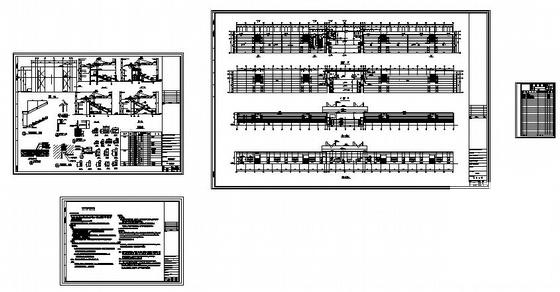

  • 体育场施工图纸 - 1
    体育场施工图纸 - 1

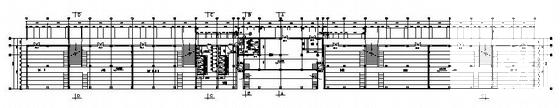

  • 体育场施工图纸 - 2
    体育场施工图纸 - 2
  • 体育场施工图纸 - 3
    体育场施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
