一份部分框架及部分砖混结构学校运动场看台结构CAD施工图纸（建筑图纸）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

该项目是安徽某之职教中心体育场看台项目，建筑面积188平方米，抗震设防烈度7度。一部分采用框架结构体系，一部分采用砖混结构体系。基础采用独立基础，基础设计等级为丙级。
结构专业该资料包含：框架 结构设计说明 ，砖混 结构设计说明 ，基础平面图，-0.400m梁配筋图，基础顶~顶部柱 平面布置图 ，2.600m梁配筋图，屋面结构平面图等共计5张图。

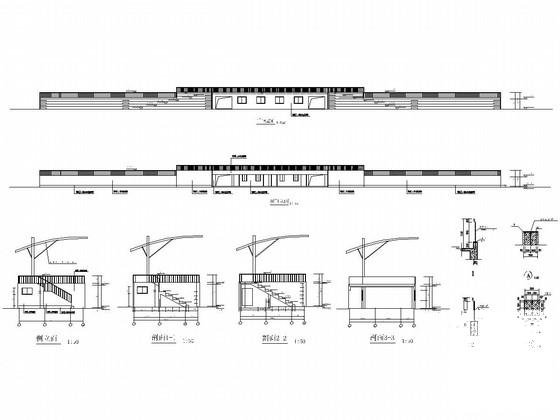

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图等3张图。
分享投稿时间：近几年7月。

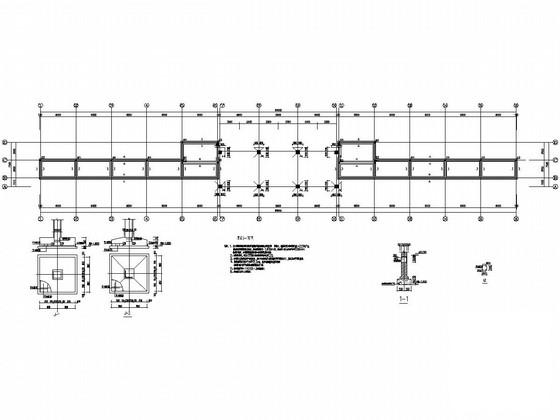

基础平面图

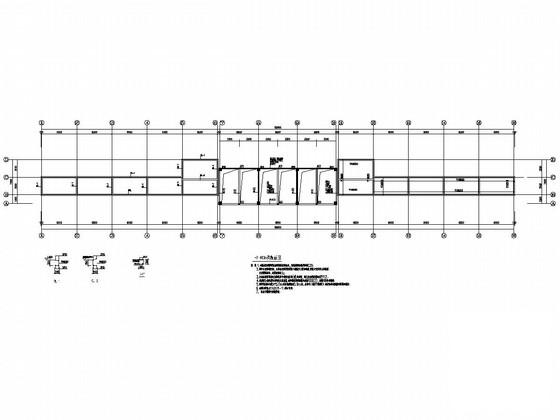

-0.400m梁配筋图

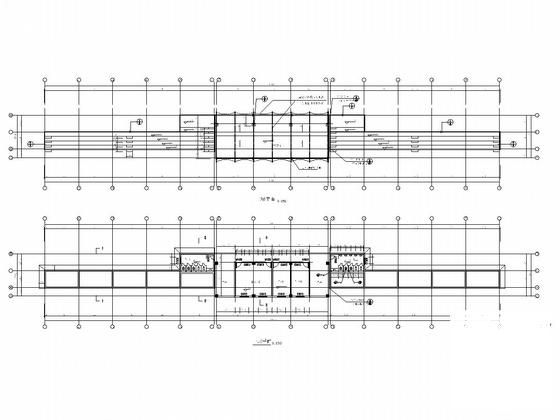

一、二层平面图

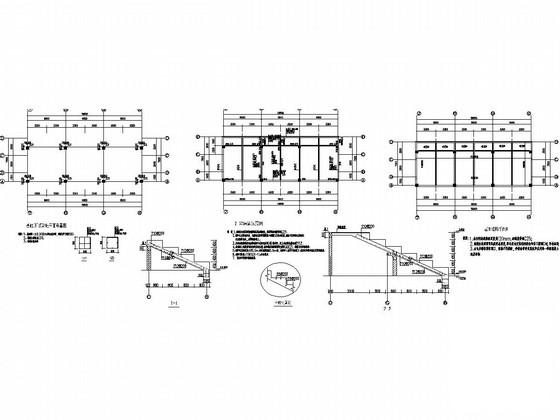

2.600m梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
