4层皮革城暖通全套cad施工图纸（中央空调和地板辐射采暖）

一、项目概要

该项目为内蒙古辛集皮革城有限公司内蒙古辛集皮革城工程，项目位于内蒙古自治区包头市土默特右旗。总建筑面积为76578.12m，其中空调面积为20008.18m，采暖面积为76578.12m。该项目地上四层，局部五层，建筑总高度为23.92m，室内外高差：0.12m。地上一层～三层功能为皮革城商铺；四层为电影厅、餐饮以及预留发展用房，五层为办公。耐火等级：二级，属多层公建。

二、空调、采暖系统设计

１．该项目四、五层设置冬夏集中空调系统。空调系统总冷负荷为1.45Mw，冷负荷指标为72.5w/m；空调系统总热负荷为6.68Mw，热负荷指标为87.2w/m。一~五层设置集中供暖，采暖形式为低温热水地板辐射采暖。采暖系统总热负荷为2.72Mw，热负荷指标为35.5w/m。

２．空调系统冷源采用动力站提供的7/12℃冷冻水，热源热媒采用空调动力站提供的50/40℃热水。系统定压及补水由动力站设置定压补水系统解决。采暖系统热源采用动力站提供的50/40℃热水。系统定压及补水由动力站设置定压补水系统解决。采暖系统中，在分集水器供水管上安装恒温控制阀，恒温控制阀感温装置设置于采暖的房间内(入户管为DN25时，Kvs=4.40。)，公共区域的恒温控制阀设置在公共区域。在加热管与分水器、集水器的结合处分路设置调节阀，控制室内温度。地面层按水泥和陶瓷计算,R=0.02m·K/W。138W，承压0.8MPa；散热器采用落地明装，每组散热器设手动跑风阀一个，安装恒温控制阀KVs=0.70m/h。采暖系统中集配器、排气阀、过滤器、相应管件要求采用铜制，其它如平衡阀、锁闭阀、调节阀、闸阀等当管径小于等于DN50时采用铜制，当管径大于等于DN65时采用铸钢阀门，承压1.6MPa。

三、图纸展示

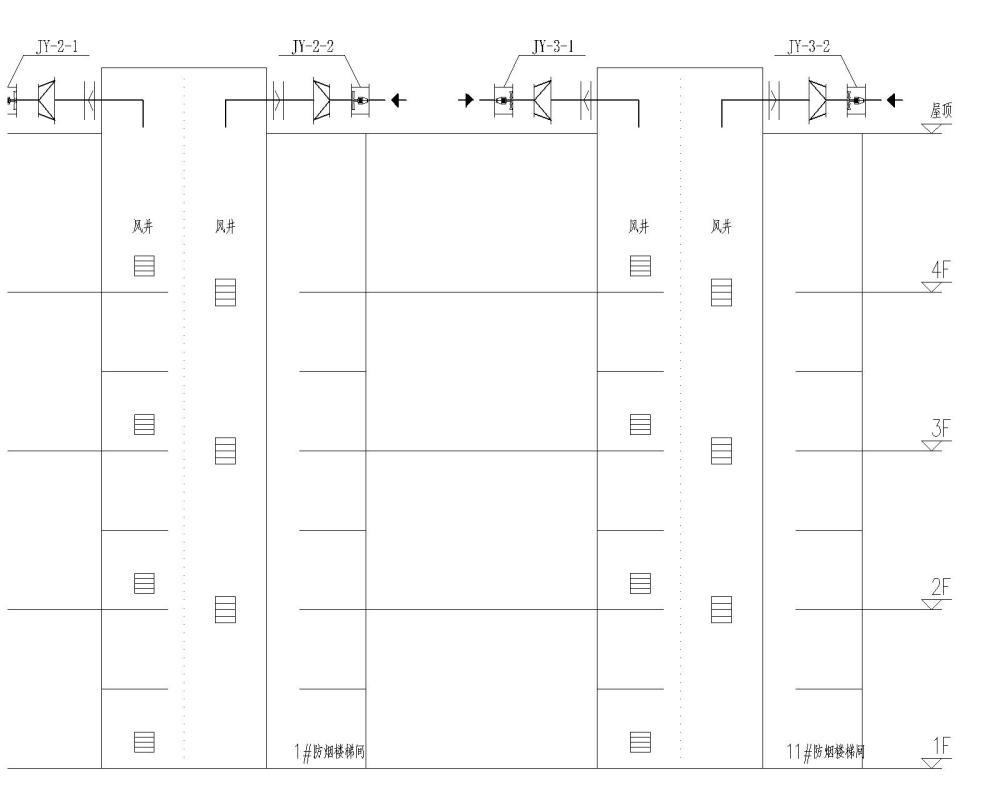

加压送风系统系统流程图
