医院伽马刀手术室给排水施工图纸cad平面图及系统图

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计面积：2380.29平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：10
  • 项目所在地：贵州
项目概要：该项目为 贵州省医院伽马刀手术室 给排水施工图 ，建筑设计面积：2380.29平方米，建筑类别：多层，建筑性质：综合医院，耐火等级：一级。建筑高度：16.2m
设计范围包括二期红线以的生活给水、生活热水、生活污水、废水、消防等系统。
部分图纸展示：

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

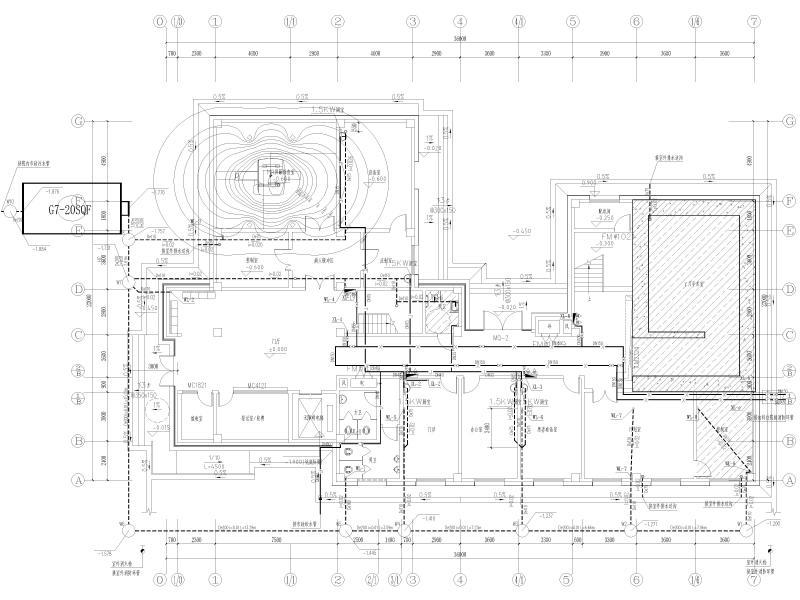

  • 一层给排水平面图
    一层给排水平面图

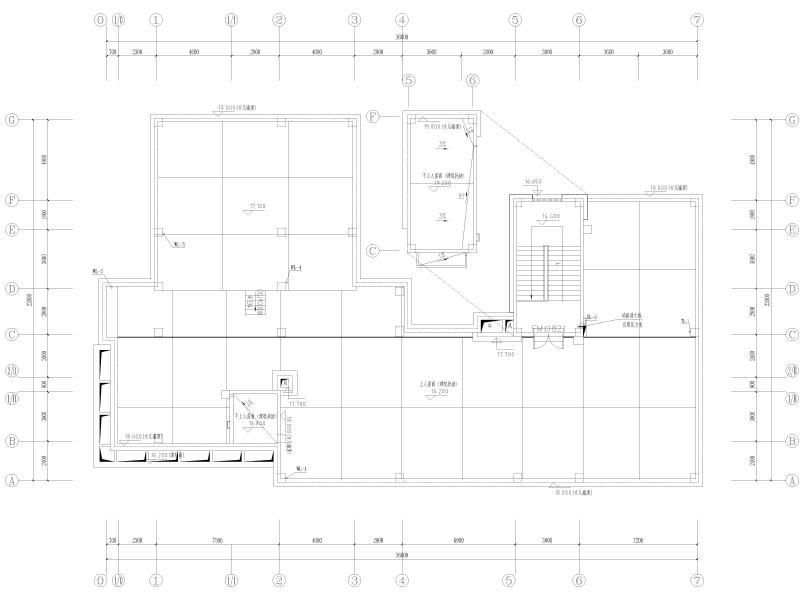

  • 屋顶层给排水平面图
    屋顶层给排水平面图

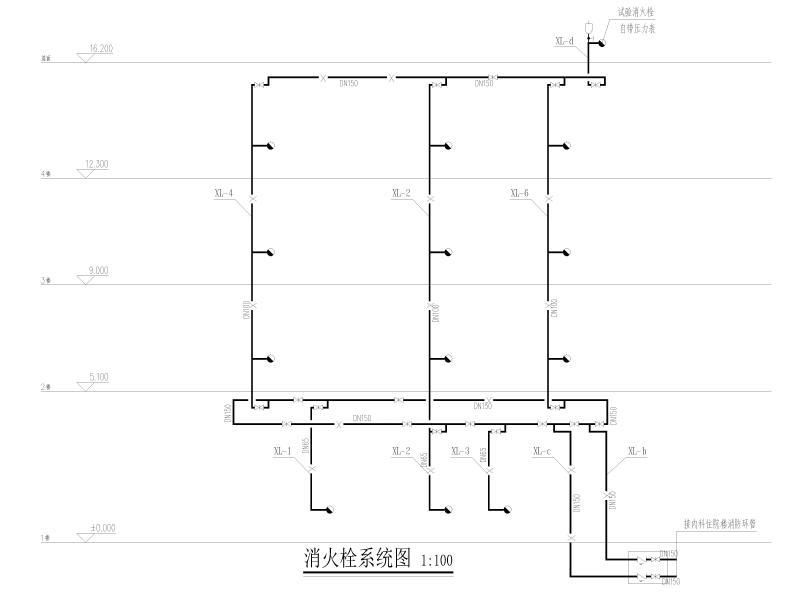

  • 消火栓系统图
    消火栓系统图
以上是部分截图，请下载附件后查看完整高清内容
