5层框架结构就业实训楼结构施工图纸cad平面布置图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:19张
  • 设计年代:近代
该附件为: 5层框架结构就业实训楼 结构施工图 共19p,格式为CAD,。
一、项目概要:
  • 该项目主要功能为教学实训楼,结构层数为五层,土建高度为21.300m,基本风压为0.3KN/平方米,地面粗糙度为B类,地震烈度为6度,设计使用年限为50年。结构类型为框架结构,框架抗震等级为四级,设防类别为标准类别,环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。地基基础设计等级为丙级,基础形式为桩基础。
  • 包含:封面,资料目录,结构设计总说明,基础平面布置图,地梁平法施工图,墙柱平面布置图,水平梁平法施工图,板平面施工图,竖向梁平法施工图等共计19张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

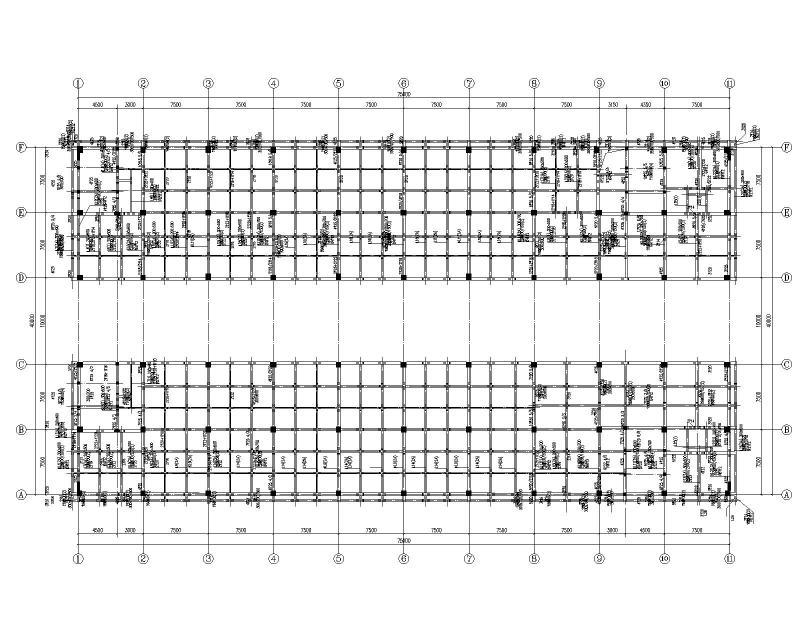

  • 地梁平法施工图
    地梁平法施工图

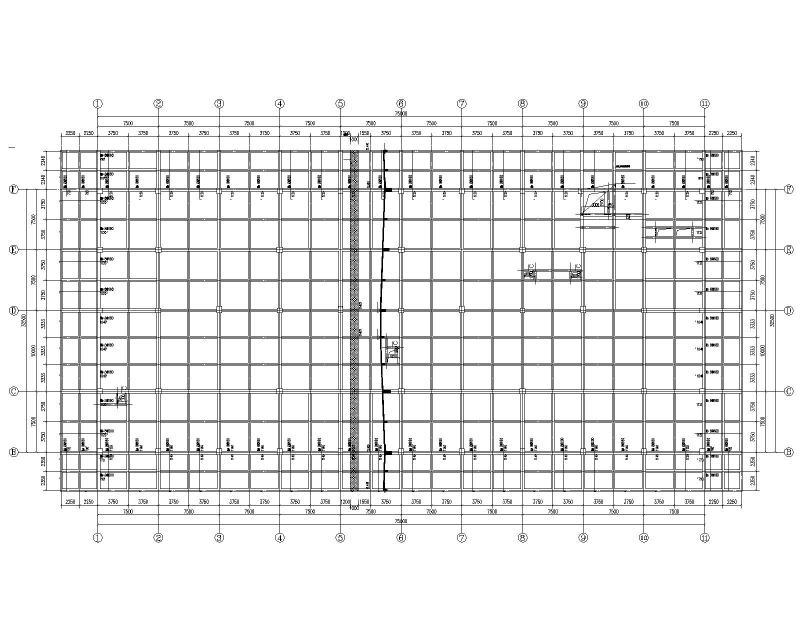

  • 竖向梁平法施工图
    竖向梁平法施工图

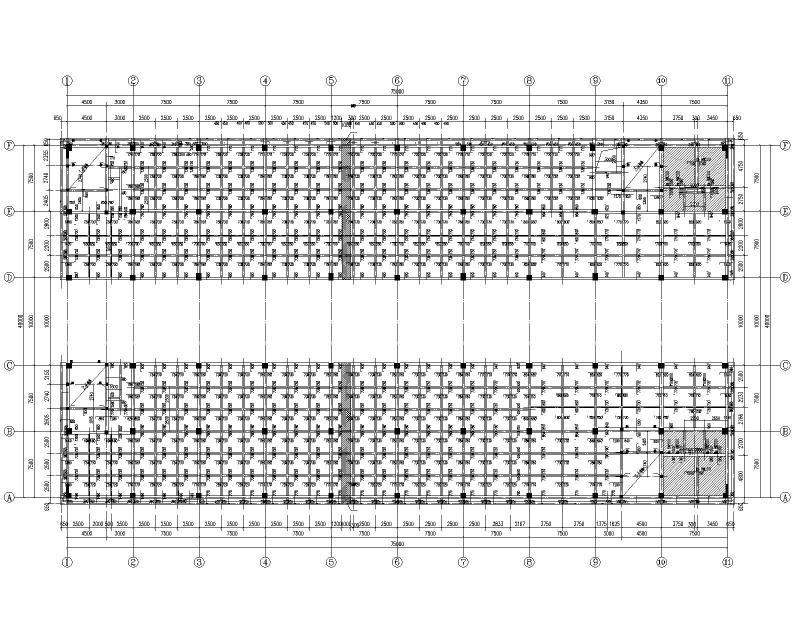

  • 水平梁平法施工图
    水平梁平法施工图

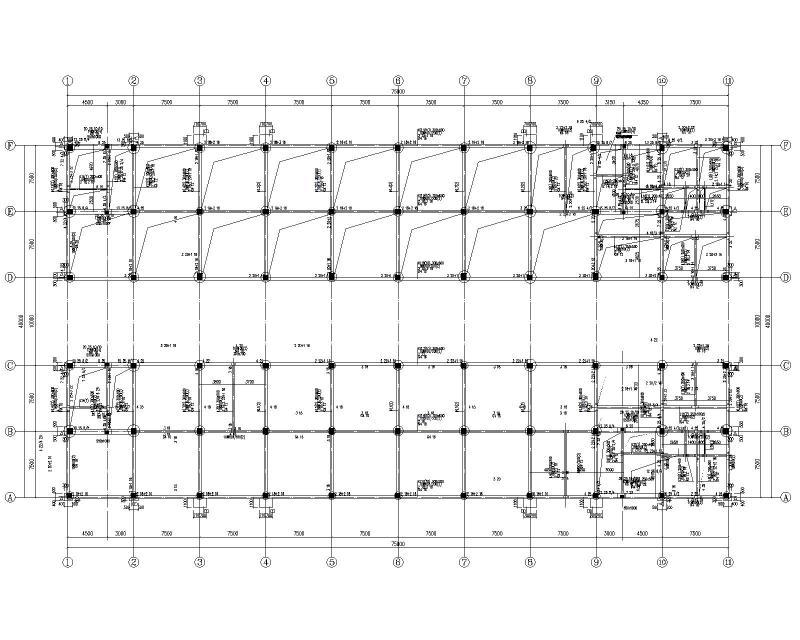

  • 屋面层板平面施工图
    屋面层板平面施工图
  • 二层板平面施工图
    二层板平面施工图
  • 墙柱平面布置图
    墙柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
