8层高校实训楼抗震加固设计CAD图纸(钻孔灌注桩)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：高层建筑
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢结构：门式刚架
• 基础形式 ：桩基础
• 参考图纸：16张
• 设计年代：近代

附件详情

该资料包含：新增基础及一~八层新增柱平面图，柱包钢加固布置图，梁加大截面加固布置图，墙体增设拉结筋及柱、梁节点抗震加固布置图，新增柱及基础大样，包钢加固柱大样，梁粘钢、墙体裂缝挂网及梁顶支座粘钢加固大样，框架梁及挑梁加大截面加固大样，墙体拉结筋设置及节点抗震加固大样，钻孔灌注桩详图及设计说明
共16张图纸。

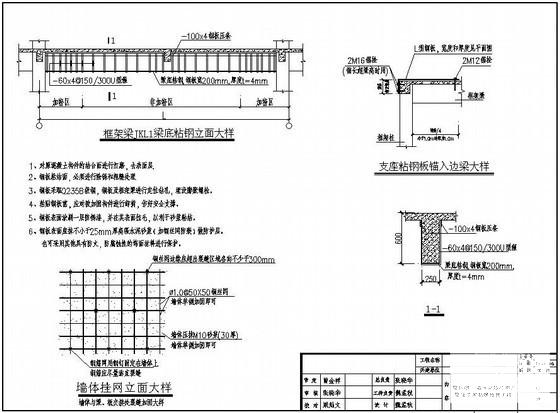

第 1 张图

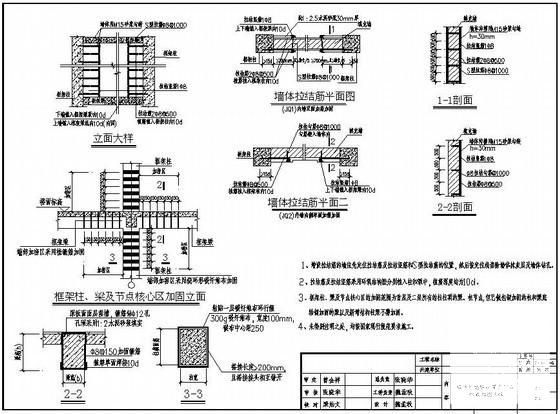

第 2 张图

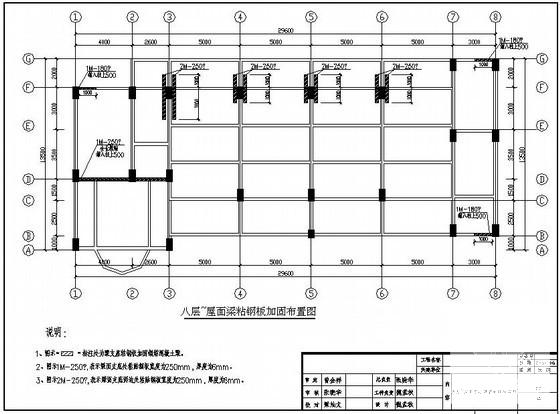

第 3 张图

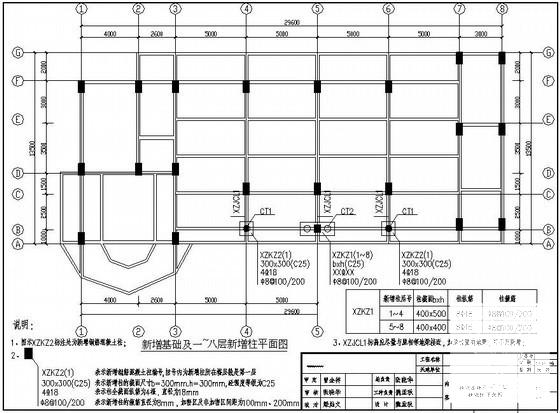

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
