4层框架结构医药生产厂房结构施工图纸cad平面布置图

  • 建筑类别:医疗,工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:一级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:19张
  • 设计年代:近代
该附件为: 四层框架结构医药生产厂房 结构施工图 共19p,格式为CAD,。
一、项目概要:
  • 该项目一二层为生产车间,三层以上为厂房,建筑的嵌固端设置在基础顶面,结构为框架结构。地上层数为4层,建筑高度23.500m,该项目最低抗震设计性能目标为:“小震不坏”、“中震可修”、“大震不倒”。持力层中风化中风化白云岩,fak=2000KPa,根据地勘报告不考虑地下水影响。地下水对钢筋有微腐蚀性,施工单位施工时应采取相应的防腐措施;该项目采用桩基础。雪荷载:基本雪压So=0.20KN/平方米,基本风压为0.3KN/平方米,地面粗糙度为B类,抗震设防烈度为6度,建筑结构安全等级为一级,地基基础设计等级为甲级。
  • 包含:机械钻孔灌注桩设计说明,基础平面布置图,地梁平法施工图,基顶~7.950m标高柱平法施工图,7.950~14.450m标高柱平法施工图,14.450~23.450m标高柱平法施工图,屋面层梁平法施工图,屋面层板平法施工图等,共计19张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 屋面层梁平法施工图
    屋面层梁平法施工图

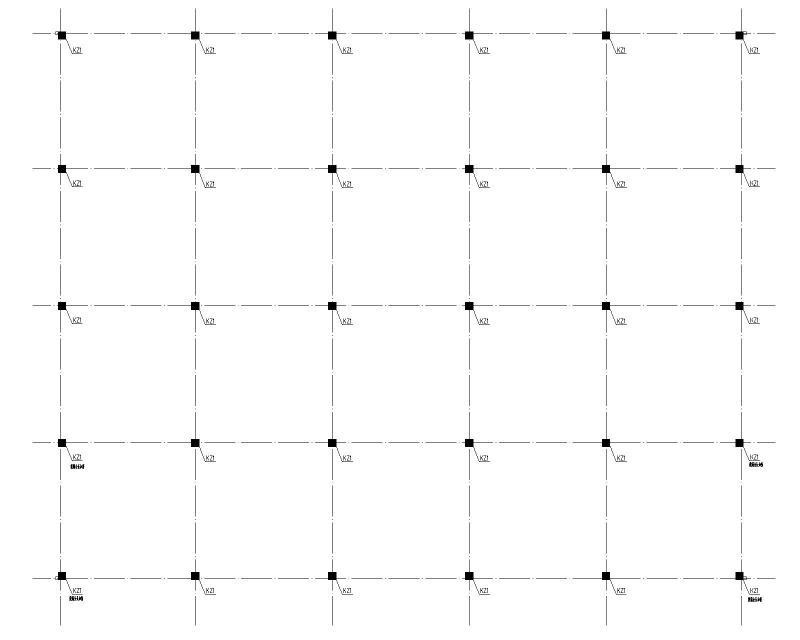

  • 标高柱平法施工图
    标高柱平法施工图

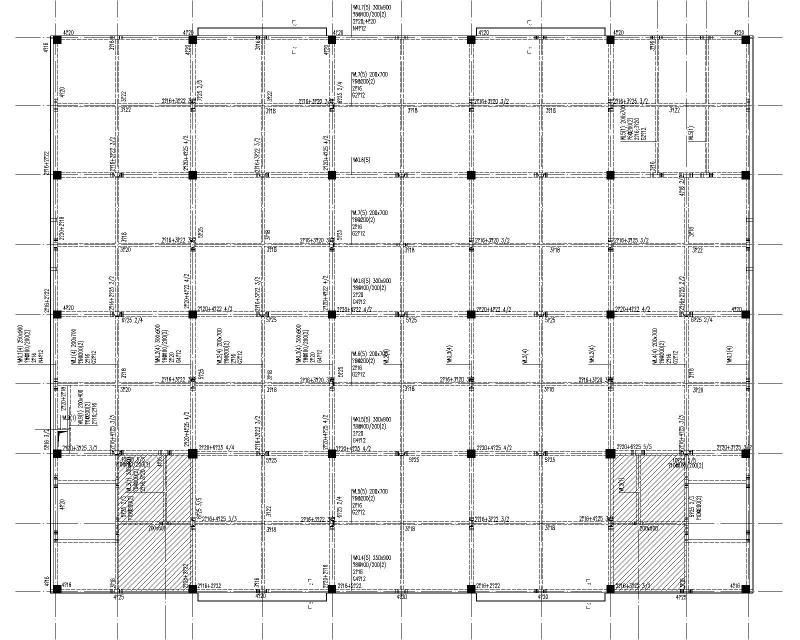

  • 地梁平法施工图
    地梁平法施工图

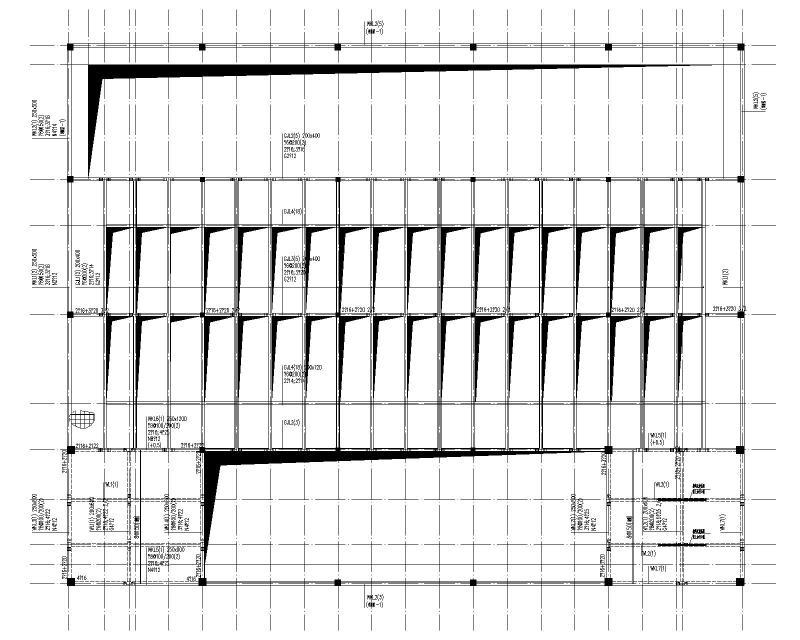

  • 构架梁板平法施工图
    构架梁板平法施工图

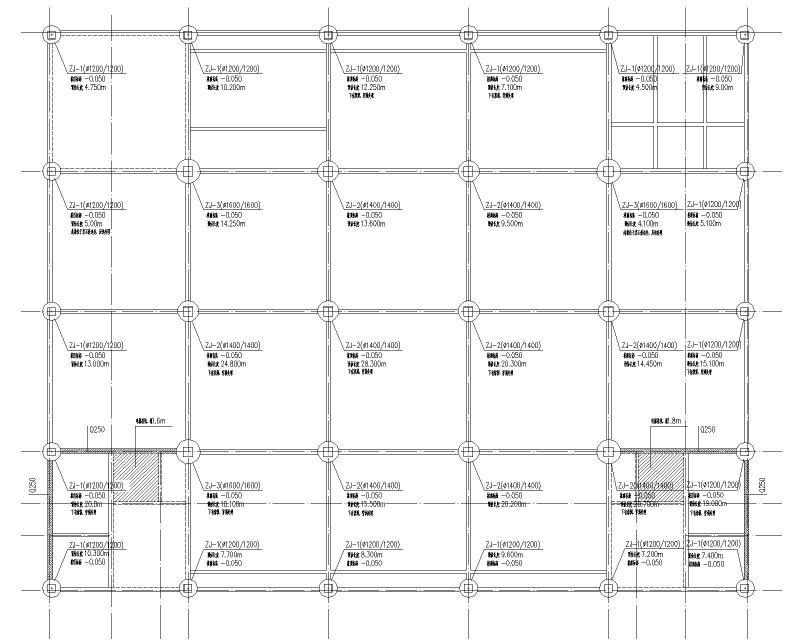

  • 基础平面布置图
    基础平面布置图
  • 四层板平法施工图
    四层板平法施工图
以上是部分截图,请下载附件后查看完整高清内容
