31层钢筋混凝土框架剪力墙结构住宅施工图纸cad平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:83张
  • 设计年代:近代
该附件为: 31层钢筋混凝土框架剪力墙结构住宅施工图 包括:地下室图+B去结构图(8p+75p),格式为CAD,。
一、项目概要:
  • 该项目为某区1,2号楼,位与贵州市,建筑层数地上31层,另设一层地下室,为商品宅用房.该项目设有地下室士0.000的纯对高度1141.500m,地下室层数为1层,室外地坪最高点标高1141.10m,底板垫层厚度100mm,从基坑顶室外地坪标高算至底板垫层底标高开深度为5.4m,电梯基坑(及集水坑)区域土方开挖总深度约为 8.0 m。
  • 包括:基础结构平面布置图,抗震柱表,抗震柱平面布置图,地下室底板梁施工图,梁平面整体配筋图,结构设计总说明 等,约83张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

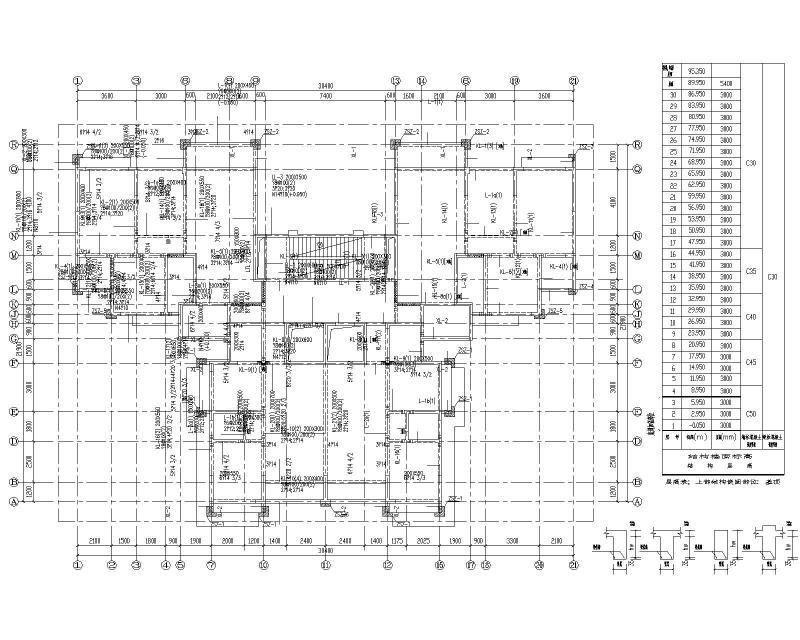

  • 四层梁整体配筋图
    四层梁整体配筋图

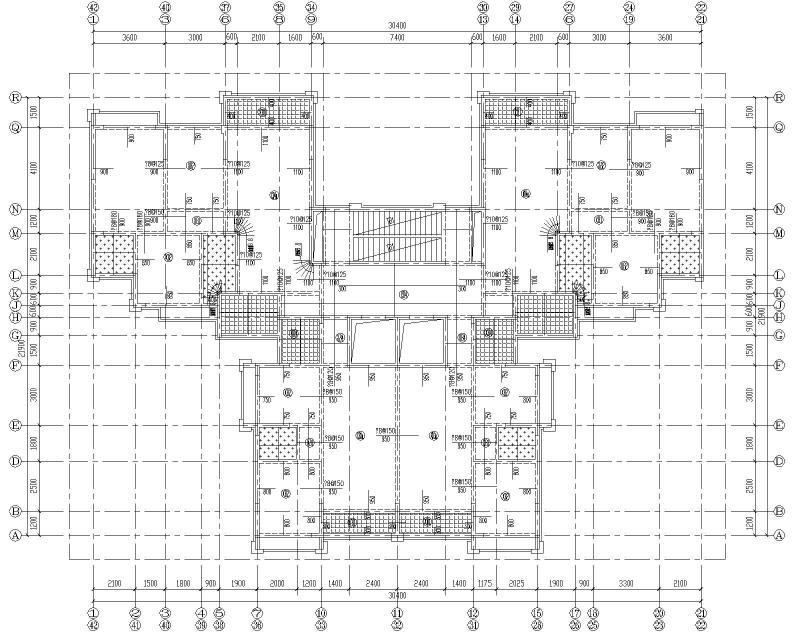

  • 26层平面板配筋图
    26层平面板配筋图

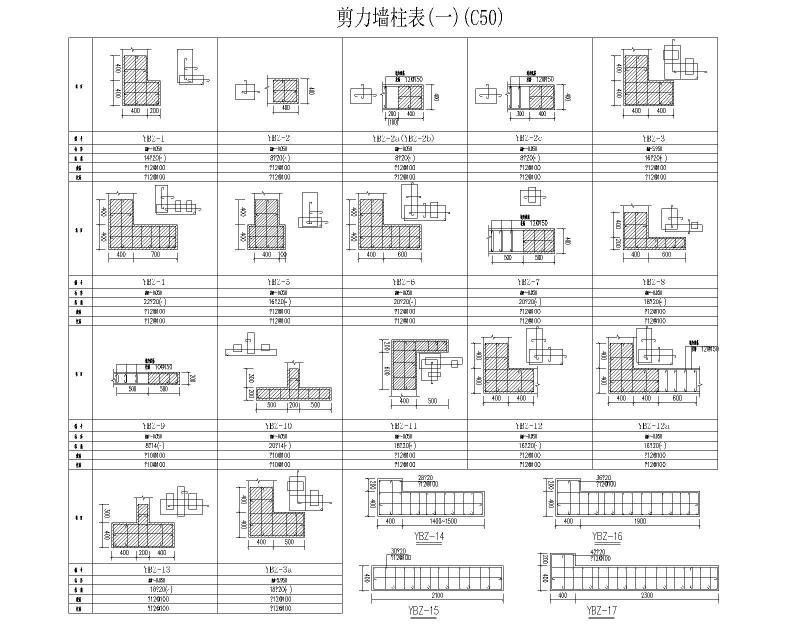

  • 地下室剪力墙
    地下室剪力墙

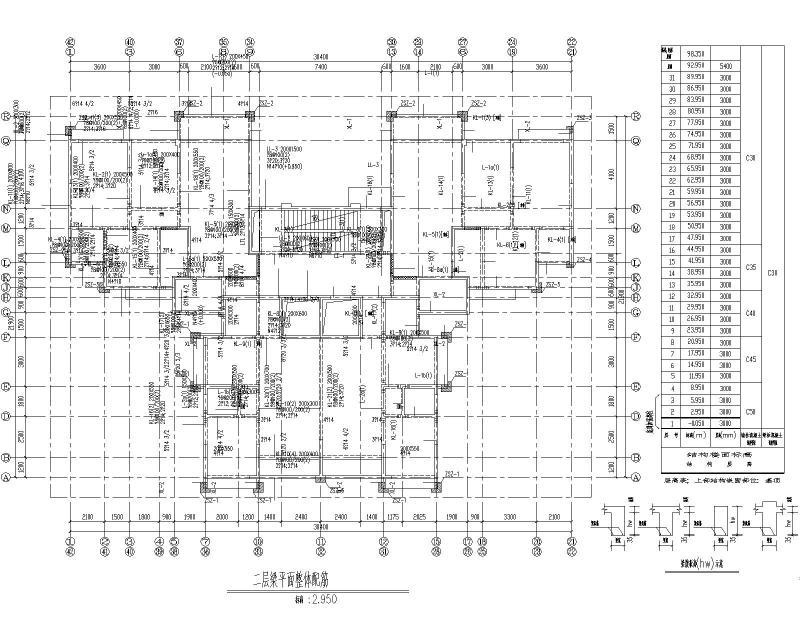

  • 二层梁整体配筋
    二层梁整体配筋
  • 五层梁整体配筋图
    五层梁整体配筋图
以上是部分截图,请下载附件后查看完整高清内容
