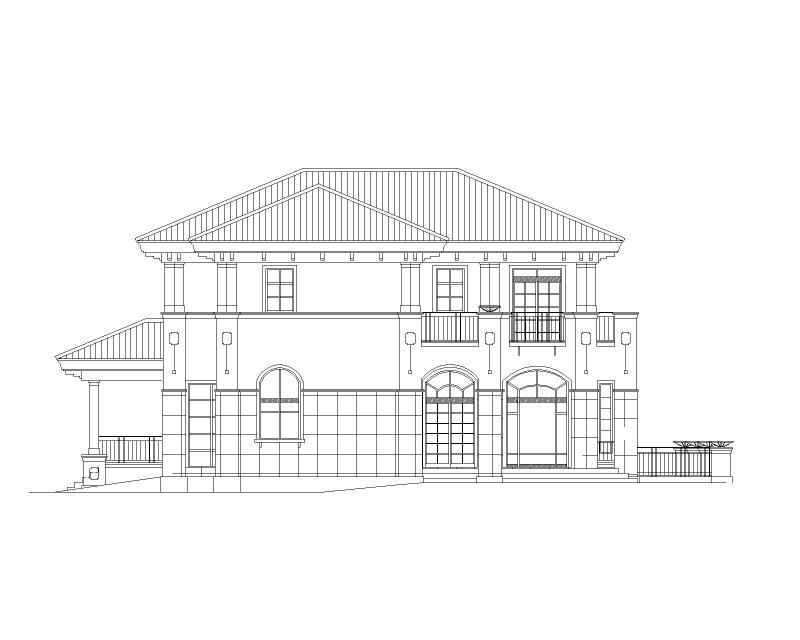

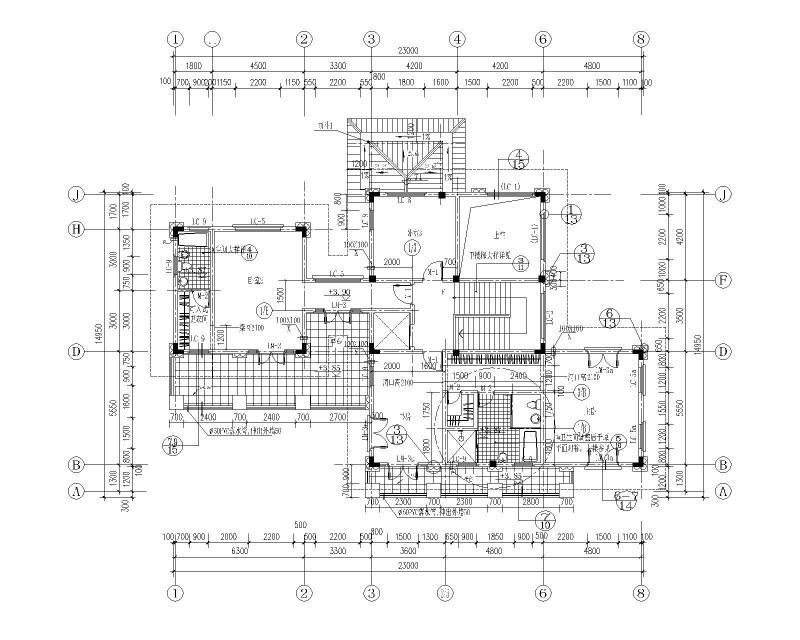

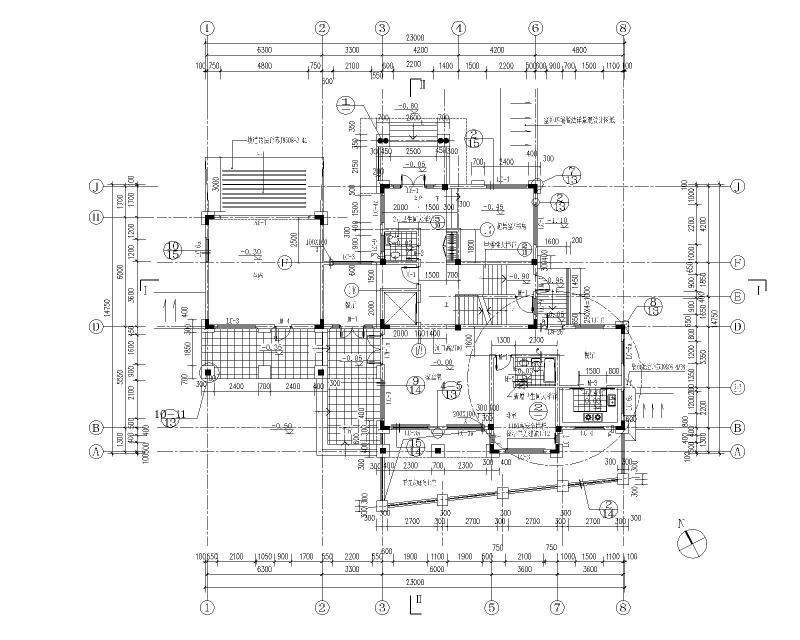

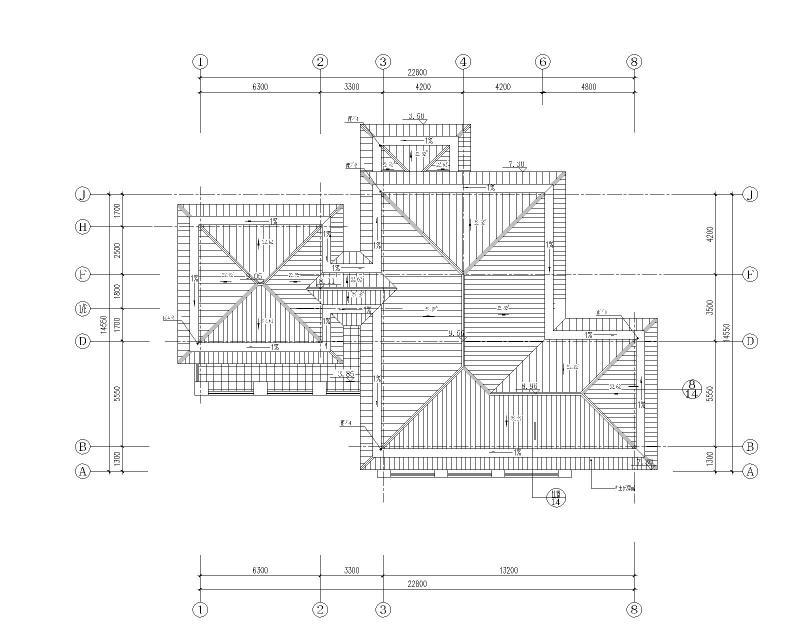

独栋别墅建筑施工大样图cad屋顶平面图及立面图

该附件为 独栋别墅 建筑施工图 ，DWG格式。

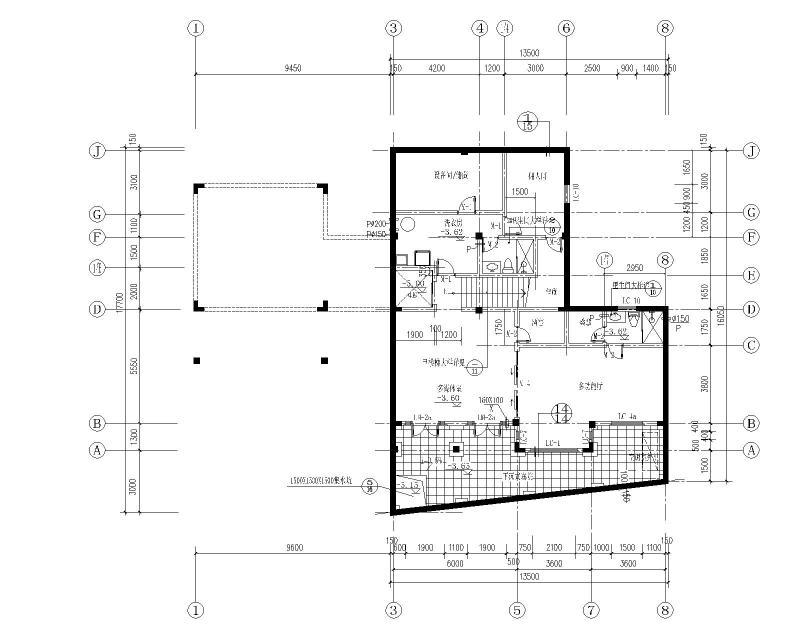

该项目别墅高两层,另设置一层地下室。建筑总面积569.34平方米。其中地上411.83平方米 ,地下157.51平方米。建筑檐口高度8.10米。

该项目为多层建筑。建筑耐火等级二级；屋面防水等级二级,地下室防水等级二级；抗震烈度七度。设计使用年限50年。

该项目为钢筋混凝土异型框架柱结构。填充墙采用200KM1粘土空心砌块,强度等级MU8,砌筑砂浆标号M7.5。门垛除特殊说明外均为100。
