10层停车库工程给排水施工大样图2021cad平面图

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑设计面积：10040.21平方米
  • 建筑地上层数：5层
  • 建筑地下层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：车库
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废分流
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：30
  • 项目所在地：贵州
项目概要：该项目为 贵州省停车库工程 给排水施工图 2020（含大样图） ，多层公共建筑,共10层（地下5层；地上5层）；总停车数305辆，地下机械车库225辆；地上机械车库80辆。建筑总面积为：10040.21 平方米
设计范围：
该资料包括室内给水、排水系统、消防火栓系统、自动喷水系统及灭火器配置设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

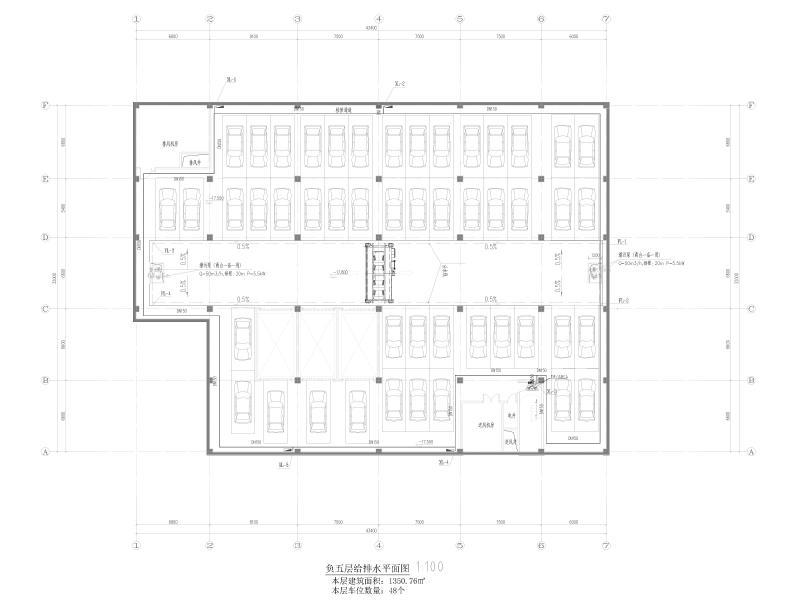

  • 负五层给排水平面图
    负五层给排水平面图

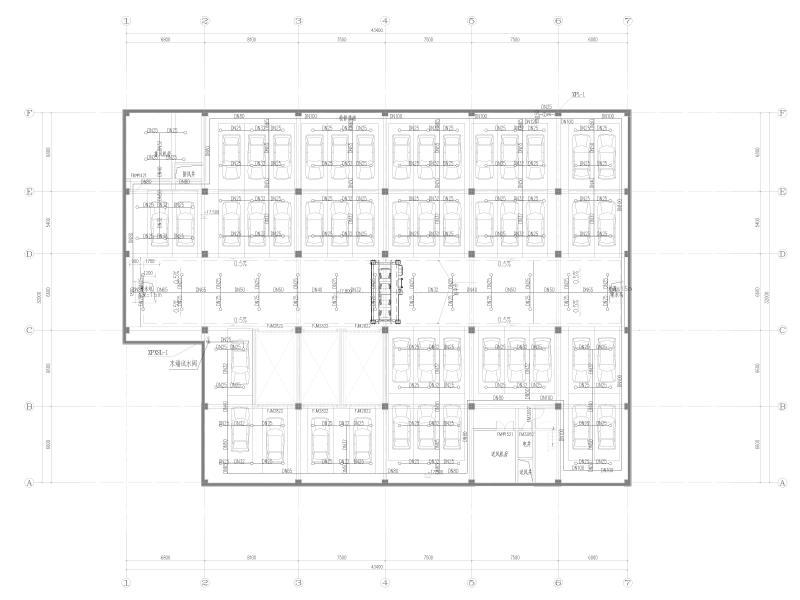

  • 负五层平面图
    负五层平面图

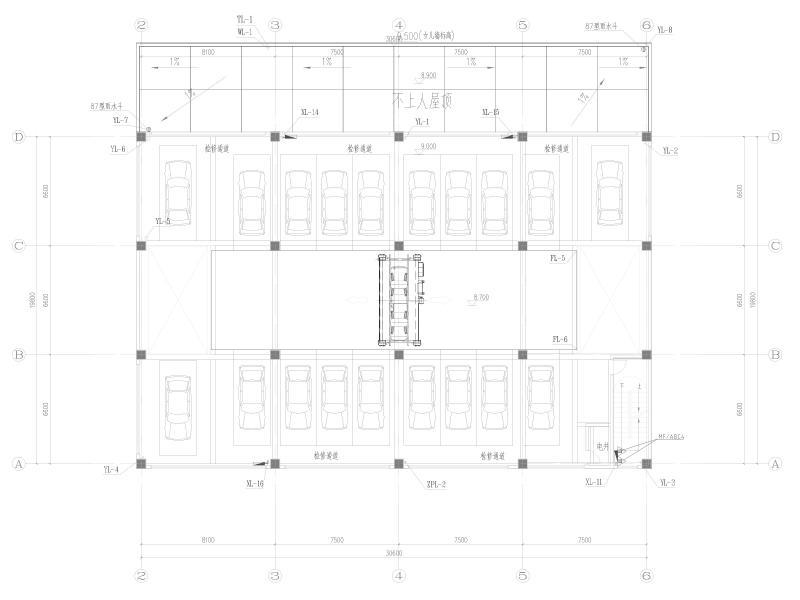

  • 三层平面图
    三层平面图

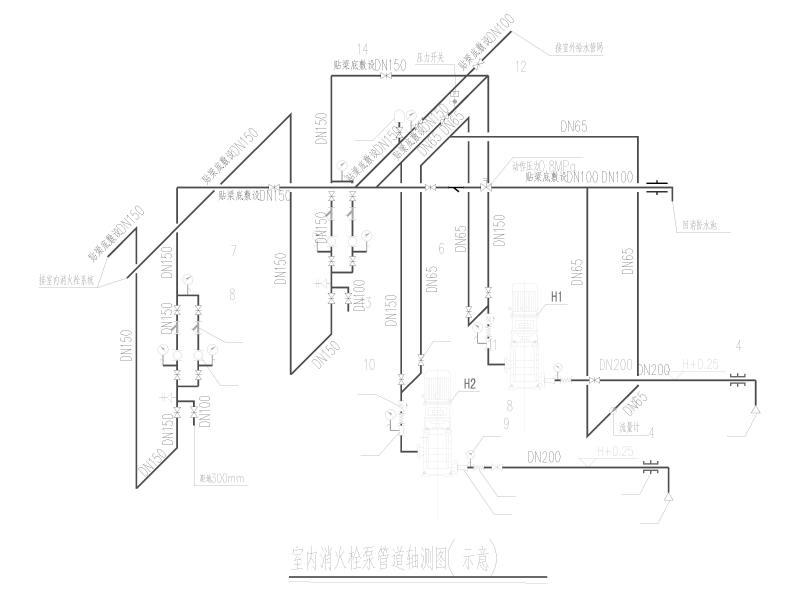

  • 室内消火栓泵管道轴测图(示意)
    室内消火栓泵管道轴测图(示意)

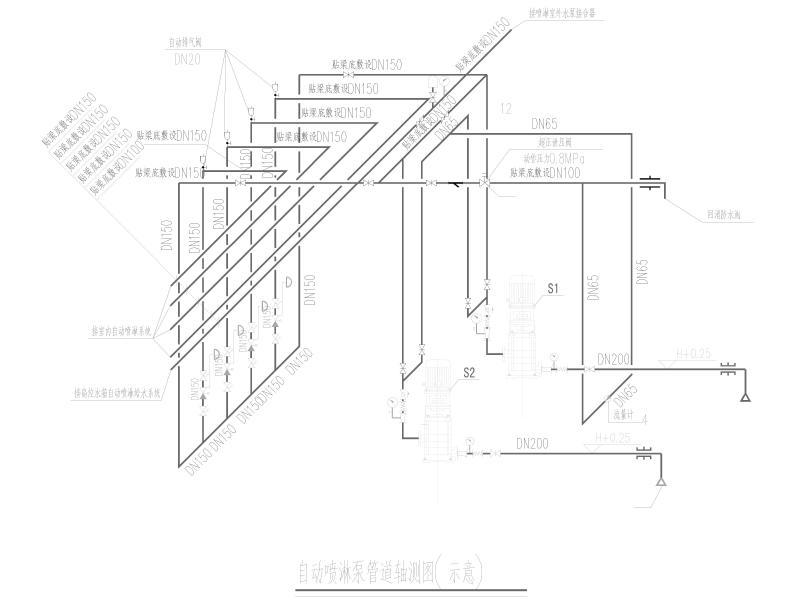

  • 自动喷淋泵管道轴测图(示意)
    自动喷淋泵管道轴测图(示意)
以上是部分截图，请下载附件后查看完整高清内容
