20～46m宽市政道路施工图纸cad平面图及挡土墙设计图

附件详情

设计依据：《 城市道路 路基设计规范》（CJJ194-近代）；《公路桥涵施工技术规范》（JTJ/TF50-近代）；《城镇道路路面设计规范》（CJJ169-近代）

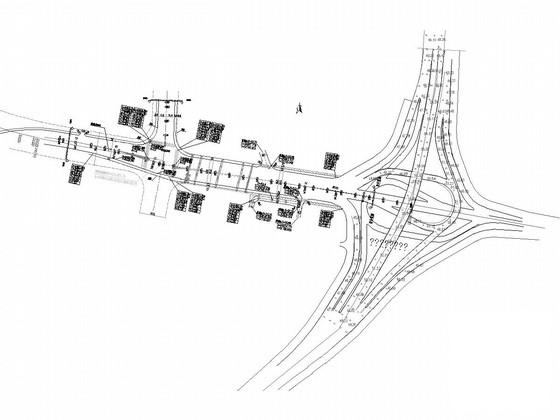

道路全长为437m。设计最大纵坡5.45%，最小竖曲线半径1400m。东侧挡墙最高2m，距既有建筑平面距离9m。

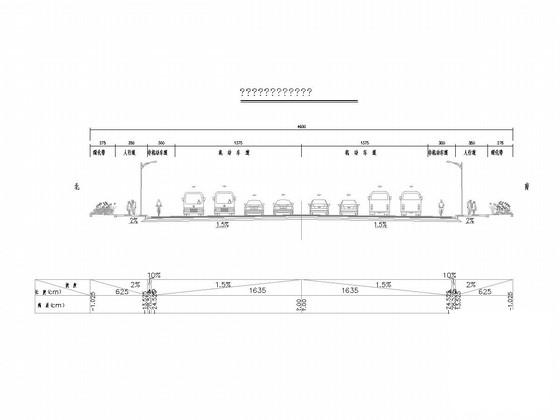

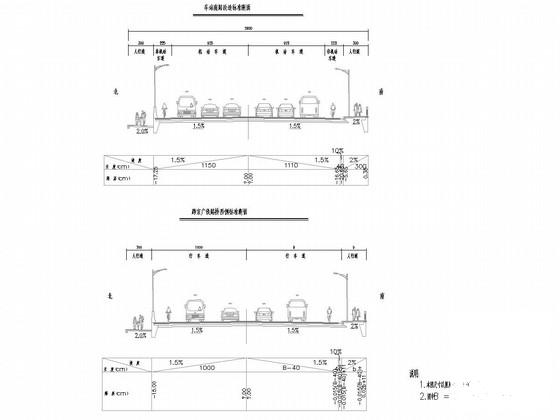

路幅组成：2.75m（绿化带）+3.50m（人行道）+3.00m（非机动车道）+13.75m（机动车道）+13.75m（机动车道）+3.00m（非机动车道）+3.50m（人行道）+2.75m（绿化带）= 46.00m 。有段路幅宽度由42m渐变到既有路幅宽度20m。路拱横坡车行道为1.5%，人行道横坡为2.0%。以填方路堤为主，全线路基中心填土高度均在4m以下，路堤边坡坡度采用1:1.5。挖方路基边坡坡率根据地质条件及边坡高度等情况确定。边坡坡度一般采用1∶1.00。
……

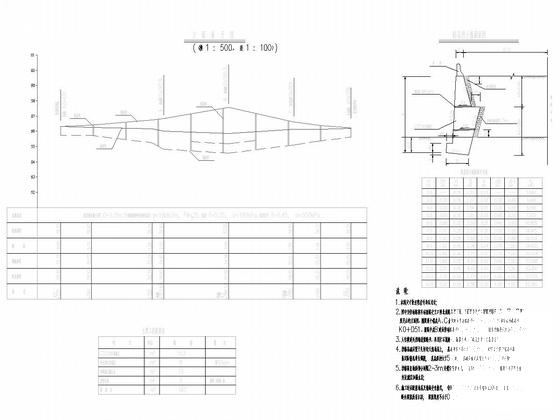

路基防护：土质边坡采用植草防护。路肩挡土墙收缩坡脚，并在人行道外侧设置路侧护栏。挡墙高出地面部分间隔2～3m交错设置泄水孔, 孔径6～10cm, 墙背必须按要求做好反滤层和隔水层，施工时应跟据地基及墙高变化情况, 每隔10～15m设置伸缩缝或沉降缝, 缝宽2cm, 缝内填塞沥青木板, 填塞深度不小于0.2m。
路面排水：交叉口路段两侧沿挡墙范围设置底宽0.3m，深0.3m的人行道盖板边沟。一般路段，车行道设单向1.5%的排水横坡，坡向人行道，车行道范围内雨水由路面汇集到车行道两侧雨水口，排入雨水管道。
……

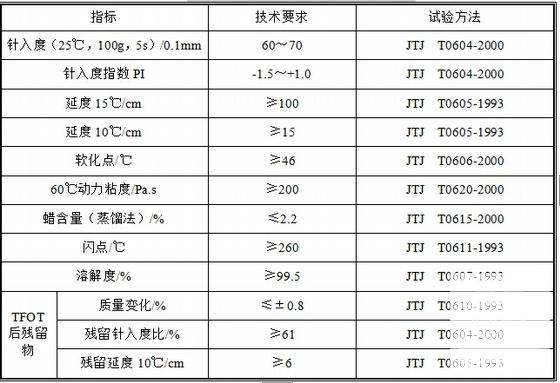

路面结构：机动车道--上面层： 4cm细粒式改性沥青砼(AC-13)；中面层： 5cm 中粒式沥青砼(AC-20)；下面层： 7cm 粗粒式沥青砼(AC-25)；下封层： 1cm改性沥青同步碎石封层；基层：30cm厚5%水泥稳定碎石；底基层：20cm厚4%水泥稳定碎石；垫层：15cm厚级配碎石。人行道：5cm C30行道砖；3cm M10水泥砂浆；15cm厚C20素混凝土。
……
共计46张，
