1×20m装配式预应力混凝土箱梁桥施工图cad构造图及圆管涵平立面

资料简介
赚取积分

位置：四川
编制时间：近代
跨径大小和多跨总长：30.04m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

桥梁11张：
设计说明书15页
全桥主要工程数量表

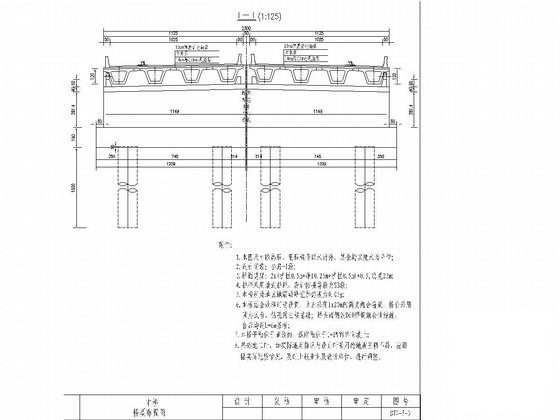

桥型布置图
基础坐标图
桥台一般构造图
桥台背墙钢筋构造图
桥台台帽钢筋构造图
桥台承台钢筋构造图
桥台桩基钢筋图
圆饼式滚轮砂浆垫块构造示意图
桩基超声波检测(压浆)管布置图
桥台锥坡示意图
快速通道18张CAD：
1-φ1.50m圆管涵平立面
1 - 5.00m x 4.00m盖板涵布置图
1 - 2.00m x 1.50m盖板涵布置图
1 - 3.00m x 2.00m盖板涵布置图
1 - 4.00m x 3.00m通道平立面
1 - 4.00m x 3.00m盖板涵平立面
1 - 5.00m x 4.00m盖板涵兼通道平立面
1 - 5.00m x 3.50m盖板涵兼通道平立面
1 - 5.00m x 4.50m盖板涵兼通道平立面

附件详情

桥梁技术标准：设计荷载：公路―Ⅰ级；设计速度：60km/h；桥面宽度：2x(护栏0.5m+净10.25m+护栏0.5m)+0.5,总宽23m;护栏采用墙式护栏，设计防撞等级为SB级。本桥为跨越改移河道而设，路线于K10+404处与改移河道正交，河道底宽10m，顶宽16m，深度为2.5m，河底标高391.9m，设计水位394.4m。桥梁分上、下行两幅并列的独立桥进行布置。桥梁平面位于直线内，纵断面位于i=1%单向坡上。上部采用1×20m 装配式预应力砼箱梁，正交布置，桥梁全长30.04m。两岸桥台采用重力式台，基础为钻孔灌注桩基础。桥位地质条件较好，桥台桩基按摩擦桩设计，基底持力层为中风化砂岩，容许承载力为1000kPa。桥头两侧设D60型钢组合伸缩缝。涵洞为盖板涵、圆管涵。
场地土为中硬土～坚硬土，沙溪庙组岩层厚度大，在区域上厚约600～900m，场地范围内无崩塌、滑坡、泥石流等不良地质作用。
主要材料：C50砼、C50钢纤维砼、C30混凝土、C25混凝土、C25片石混凝土。桥面铺装采用水泥砼现浇层+沥青砼。采用Ⅱ级松弛钢绞线。HRB400热轧螺纹钢筋和HPB300光圆钢筋。两侧采用SB级F型墙式护栏。在墙式护栏底部设置横排式泄水孔，泄水孔沿纵桥向设置间距为5m。
……共计29张，

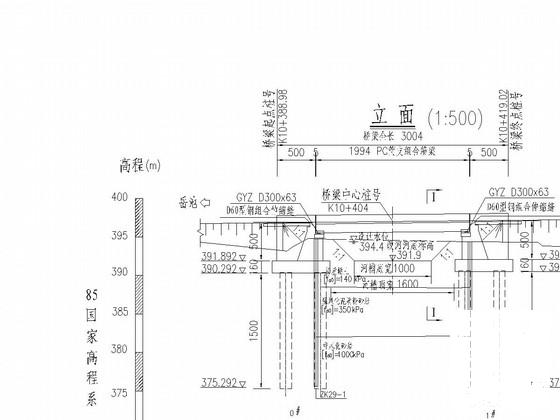

桥梁立面

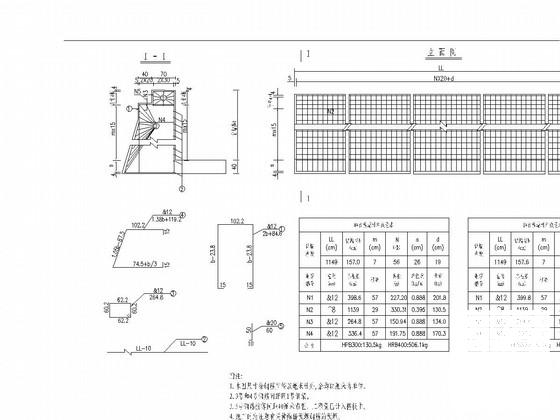

桥台背墙钢筋构造图

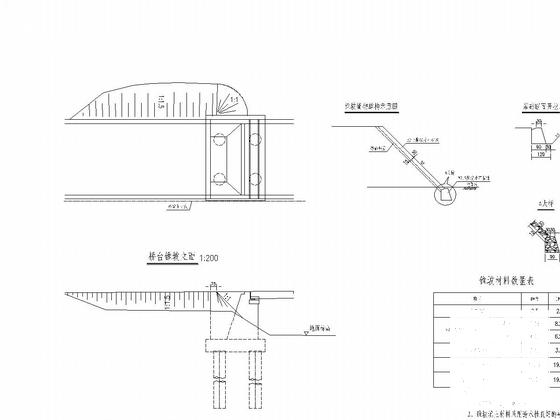

桥台锥坡构造图

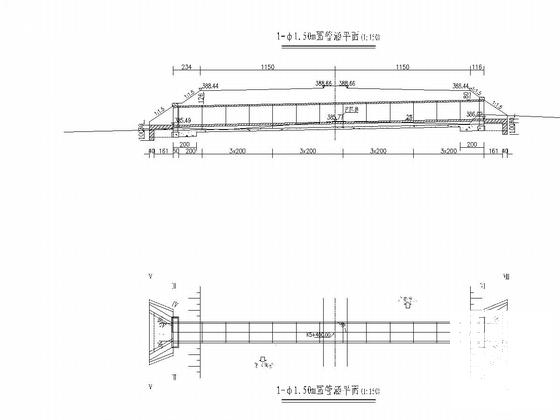

1-φ1.50m圆管涵平面图

1 - 4.00m x 3.00m盖板涵

桥台桩基钢筋布置图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
