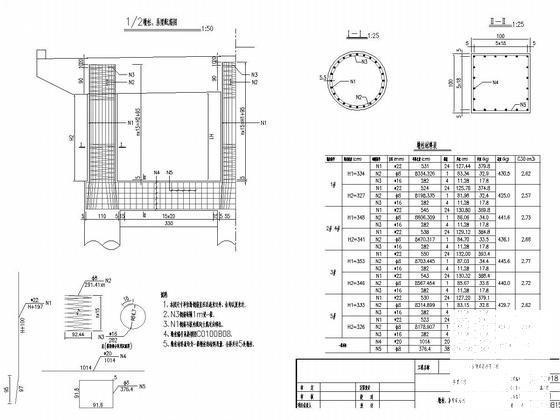

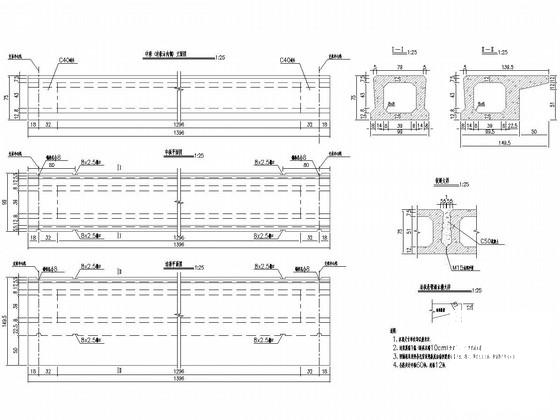

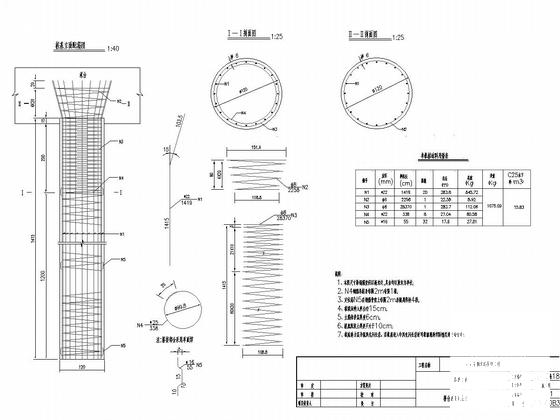

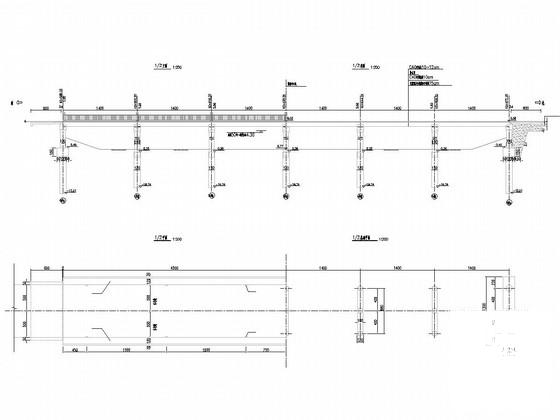

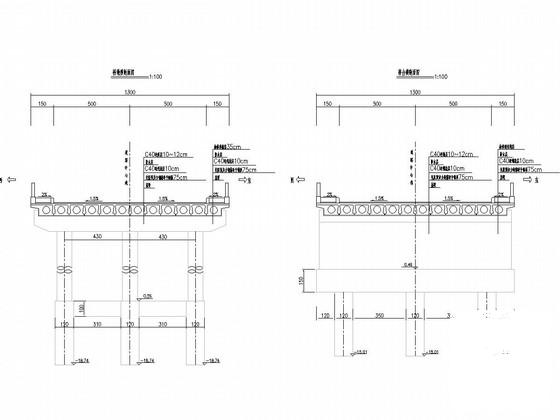

6×14m简支板桥大样图cad构造图及桥台配筋图,布置图

附件详情

设计依据：《城市桥梁设计规范》（CJJ 11-近代）；《城市桥梁抗震设计细则》（CJJ 166-近代）；《公路桥涵施工技术规范》（JTG/T F50-近代）
设计车速：20Km/h；汽车荷载标准：城-A级；设计基准期：100年；设计使用年限：50年；设计安全等级：二级。人群荷载：5KPa。
桥位处河道断面型式为U型河槽，主河槽宽70米，主河槽两侧自然放坡。桥位处道路宽13米。新建桥梁结构型式为6X14m简支板桥，桥面采用桥面连续。桥面布置为0.3m栏杆+检修道1.2m+车行道10m+检修道1.2m+0.3m栏杆。桥台采用钢筋砼墙式桥台，桥墩采用桩柱式桥墩，基础均采用桩基础。桥宽：桥梁全宽13米其中：0.3m栏杆+检修道1.2m+车行道10m+检修道1.2m+0.3栏杆。横坡：车行道1.5%，检修道2.0%。桥梁纵坡：桥面位于竖曲线上，桥面标高以纵断面为准。桥下净空：根据桥梁规范要求，梁底标高高出50年一遇防洪水位0.5米；支座垫石顶面高出0.25米。
……
工程地质：拟建场区略有起伏，孔口标高为2.0～4.3m，最大高差2.3m。地貌类型为滨海沉积地貌。该层在勘探范围内除2#、3#勘探点外均有揭露。层厚1.30～3.00m，层底标高-0.70～1.50m，层底埋深2.60～4.50m。地基容许承载力=200kPa，变形模量Es=10MPa。
……
主要材料：主梁采用C50砼；桥墩墩身、墩帽、桥台台身、台帽、承台、桥头搭板及栏杆基座均采用C30砼，桩基础采用C25水下砼。普通钢筋采用HPB235、HRB335级钢筋。预应力钢绞线公称直径为 =15.20mm（270级），fpk=1860MPa，弹性模量Ey=1.95x10 MPa。支座采用GJZ200X200X42、GJZF 200X200X44橡胶支座。采用C40型伸缩缝。检修道栏杆采用喷塑钢管材质。机动车道：C40钢筋混凝土；检修道：预制检修道花砖。桥面防水层采用聚合物改性沥青（SBS改性热喷施工）厚1cm。
……
共计30张，
