26米宽城市次干道桥梁工程设计图纸cad平面布置图

资料简介
赚取积分

位置：重庆
使用性：公路桥
材料类型：预应力桥

附件详情

主要工程数量表
平面布置图
总体布置图
桩坐标一览表
上部构造标准横断面图

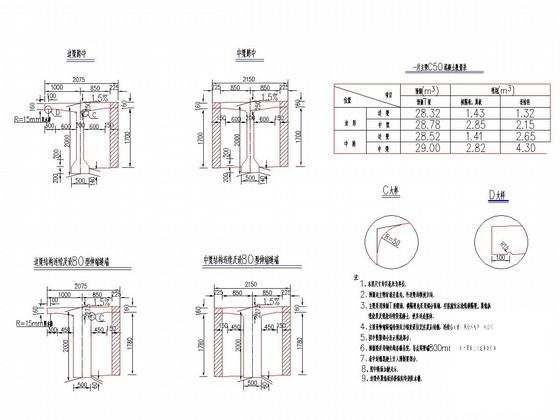

T梁一般构造图（一）
T梁一般构造图（二）
预应力钢束布置图（一）
预应力钢束布置图（二）
T梁预应力钢束材料数量及引伸量表
T梁预应力钢束定位钢筋布置图
T梁边跨梁端封锚钢筋布置图
T梁伸缩缝端梁端锚下钢筋布置图
T梁连续端梁端锚下钢筋布置图
T梁梁肋钢筋布置图
T梁梁肋钢筋工程数量表 3
边跨翼板钢筋布置图
中跨翼板钢筋布置图
端横隔梁钢筋布置图
中横隔梁钢筋布置图
墩顶现浇连续段钢筋布置图（一）
墩顶现浇连续段钢筋布置图（二）
墩顶现浇连续段负弯矩钢束(一)
墩顶现浇连续段负弯矩钢束(二)
桥面现浇层钢筋布置图（一）
桥面现浇层钢筋布置图（二）
桥台构造图(一)
桥台构造图(二)
桥墩构造图(一)
桥墩构造图(二)
桥墩钢筋布置图(一)
桥墩钢筋布置图(二)
台帽钢筋布置图
桥台背墙钢筋布置图
盖梁钢筋布置图
桥台挡块钢筋布置图
桥墩挡块钢筋布置图
垫石钢筋布置图（一）
垫石钢筋布置图（二）
支座构造图
伸缩缝构造图
桥面排水构造图
人行道构造图
人行道拦杆构造图（一）
人行道拦杆构造图（二）
搭板钢筋布置图
锥坡构造图
施工程序图

附件详情

道路工程全长2873.565m，在K2+060.000～K2+160.000处跨越河流，河宽约90m。为保证河泄洪及道路功能，经与业主多次沟通，决定采用3×30m预应力钢筋混凝土桥跨越河流。
公路等级：城市次干道Ⅱ级并兼有交通功能；路基宽度(m)：26；汽车荷载等级：公路—Ⅰ级；桥面宽度(m)：25.65；跨径(m)：30。下部结构的设计依据地勘资料，桥台重力式U型桥台，桥墩采用圆形墩接桩基础。
本图的结构体系为先简支后结构连续。设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。
......
共47张图，。

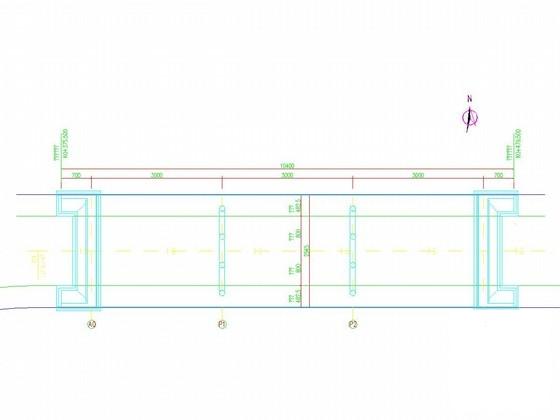

平面布置图

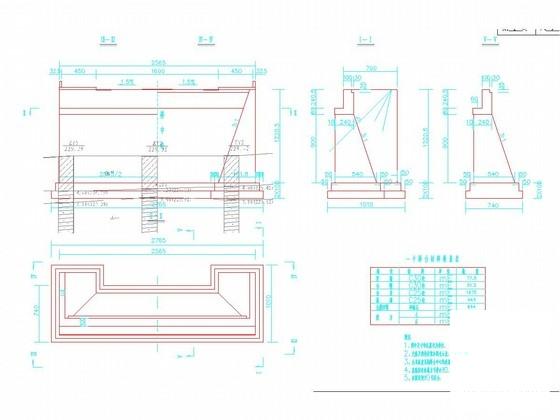

桥台构造图

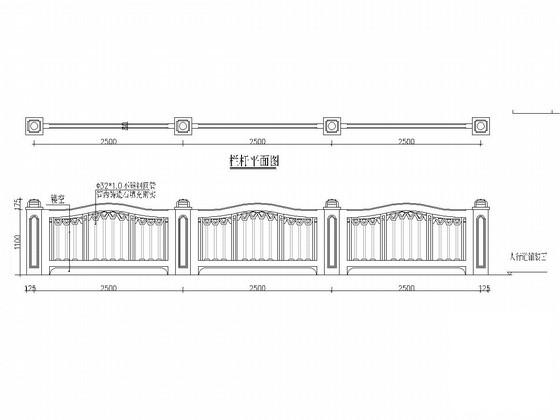

人行道栏杆

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
