市政道路工程路线路基路面施工大样图设计cad及公交停靠站大样图

本次项目的设计内容主要为道路工程，含总体、路线、路基、路面等。
……
拟建项目是首期职教园区拆迁安置建设房范围周边的4条重要的道路，地处未开发区域，项目属于新建道路工程。
安置建设房北边是创新路，路基宽40m，双向6车道，属于城市主干路。项目起于规划六路交叉口，终于规划十四路交叉口，全长620m。
安置建设房西边是规划六路，路基宽32m，双向4车道，属于城市次干路。项目起于创新路交叉口，终于规划九路交叉口，全长540m。
安置建设房南侧是规划八路，路基宽20m，双向4车道，属于城市支路。项目起于规划六路交叉口，终于规划十四路交叉口，全长569.517m。
安置建设房东侧是规划十四路，路基宽24m，双向4车道，属于城市支路。项目起于创新路交叉口，终于规划规划九路交叉口，全长714.854m。
……
根据规范设计车速≤60km/h的一条机动车道最小宽度为：大型车或混行车道3.5m，小客车专用道3.25m。
创新路规划为三幅路，车行道宽为21m，作为城市主干路，必须保证最少一个车道为大型车道供公交车使用，该资料创新路为4个小客车专用道，2个大型车道，中间用双黄线画线。
规划六路规划为三幅路，车行道宽为15m，该资料规划六路为4个混行车道，中间用双黄线画线。
规划八路、规划十四路未单幅路，车行道宽为14m，该资料为双向4车道，外侧为机非混行和临时停车车道。
……
共70张，。

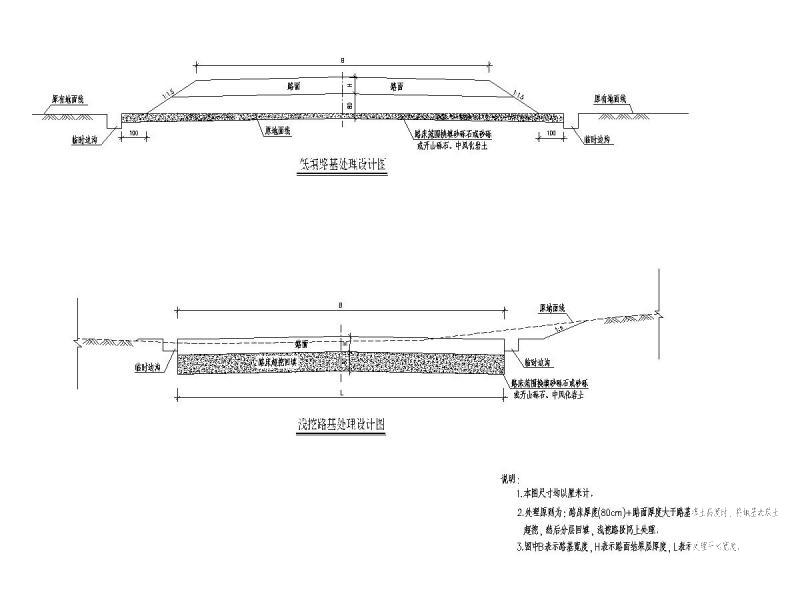

低填浅挖路基处理设计图

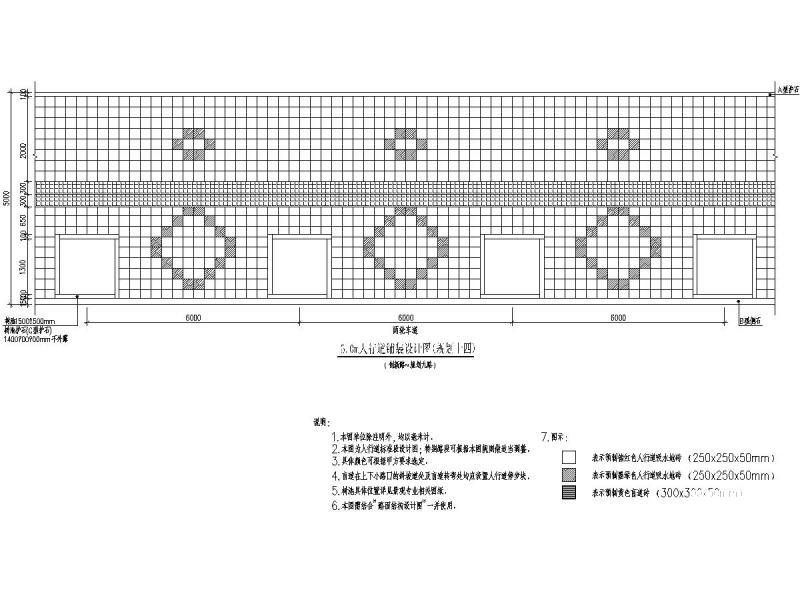

人行道铺装设计图

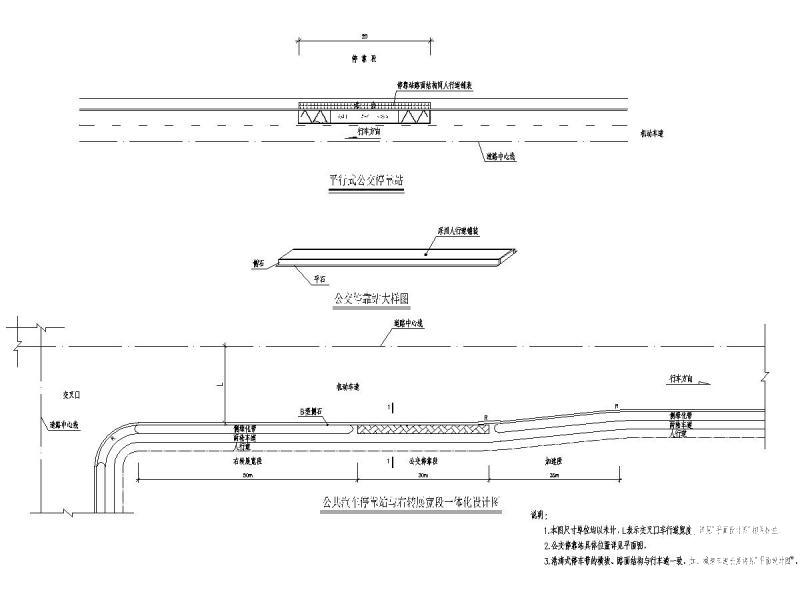

公交停靠站大样图

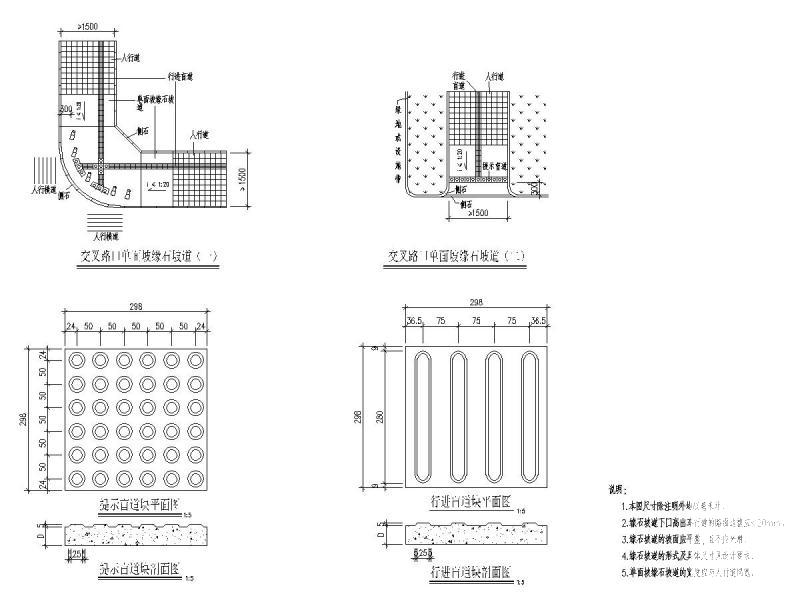

无障碍设计 图
