21米宽城镇过境公路设计大样图24张cad布置图及路基处理图

  • 车道数:四车道
  • 位置:重庆
  • 设计年代:近代

附件详情

  • 设计说明
  • 设计弯沉和竣工弯沉计算书
  • 平面交叉设置及工程数量一览表
  • 人行道工程数量表
  • 升级改造工程旧路回弹弯沉值检测报告

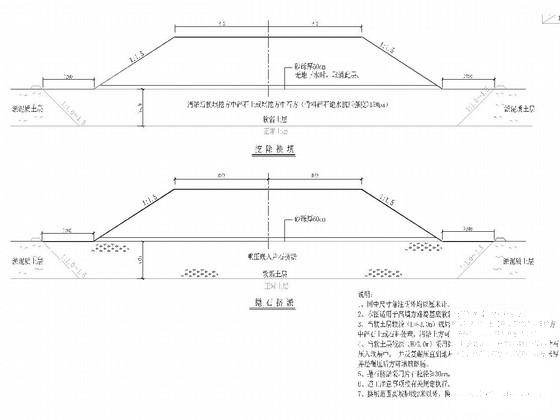

  • 路基标准横断面图
  • 一般路基设计图
  • 路基横断面设计图(右线)
  • 路基横断面设计图(左线新)
  • 新老路结合部处理图
  • 挖淤泥排水数量表
  • 特殊路基处理图
  • 右线土石方数量表2
  • 路基防护工程数量表
  • 路基支档、防护工程设计图2
  • 路面工程数量表
  • 路面结构设计图
  • 检查井周围路面板加固图
  • 路面雨水口加固图
  • 人行道布置图
  • 无障碍设计
  • 树池大样图
  • 人行道栏杆大样图
  • 停车港

附件详情

设计依据:《公路工程地质勘察规范》(JTGC20-近代);

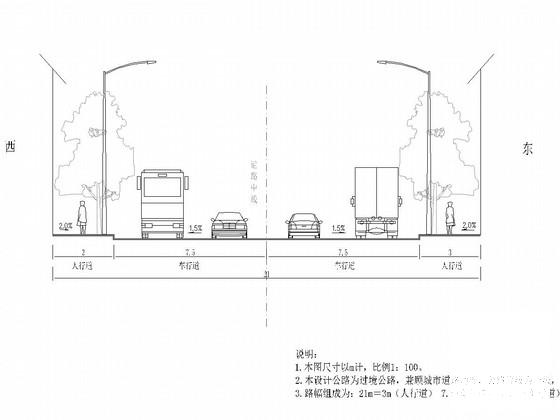

本段公路为城镇过境公路,所以路基设置时取消了路肩形式,增加了人行道。路基宽度采用21米和24.5米两种形式。正常段即21米路基=3米人行道+15米车行道+3米人行道。行车道路拱横坡为1.5%,人行道采用2%的反向横坡。停车港段为24.5米路基=人行道3米+3.5米停车港++7.5(车行道)+7.5m(车行道)+3米人行道。公路等级为一级,设计时速为60km/h。
为了减少路基纵、横向填挖交界处的不均匀沉降,在路床以下设置三层土工格栅,层间距0.3米,伸入挖方区4米,伸入填方区8米,采用双向玻纤高强格栅,抗拉强度≥80KN/m,延伸率≤3%,焊点剥离力≥30N。
……
共计24张,


新老路结合部处理图

特殊路基处理图

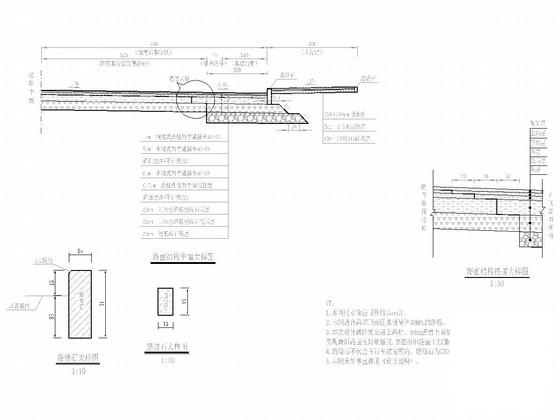

路面结构设计图
