市政道路排水工程施工大样图设计cad布置图及横断面图

附件详情

  • 资料目录
  • 施工图 设计说明
  • 工程地理位置图
  • 雨水检查井加固图
  • 雨水口加固图

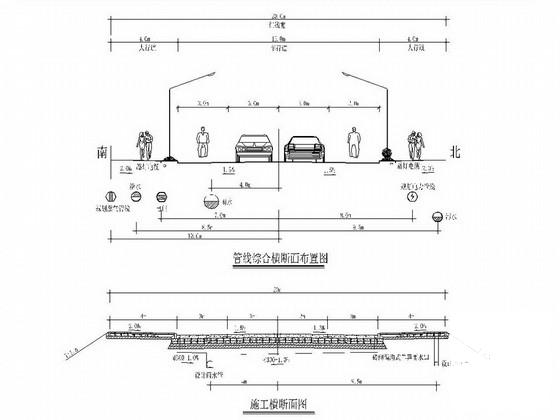

  • 管线综合横断面布置图
  • 施工横断面图
  • 雨污水平面设计图
  • 雨水纵断面设计图
  • 污水纵断面设计图
  • 雨污水管横断面设计图
  • 雨污管道材料表
  • 雨水管土方计算表
  • 污水管土方计算表
  • 管基及开挖断面大样图
  • C15砼包裹管道设计图
  • 排水检查井防护网大样图

附件详情

排水体制:
采用雨、污分流制。
雨水设计:
暴雨重现期:P=1年,雨水径流系数ψ=0.6,暴雨强度强度公式:采用蚌埠地区单一重现期暴雨强度强度公式,q=2957.275(1+0.399lgP) / (t + 12.892)0.747 ( L/s·ha)。地面集水时间采用15min,钢筋混凝土平口Ⅱ级管粗糙系数0.013,塑料管粗糙系数0.009,设计流速在0.9~1.5m/s 之间。
……
管道布置:雨水管布置在车行道下,距路中心线南4m。 污水管布置在人行道下,距路中心线北9.5m。 在设计路段内雨污水预埋管过路各设计九道(端口做检查井),接出红线外2m。沿路预留六道2×d300过路管(端口封堵),以备将来未预料管道过路之用,施工时也可以根据实际需要,经建设方同意设置过路管。
……
雨污水检查井均采用《混凝土模块式排水检查井》国标,图集号:06MS201-4。

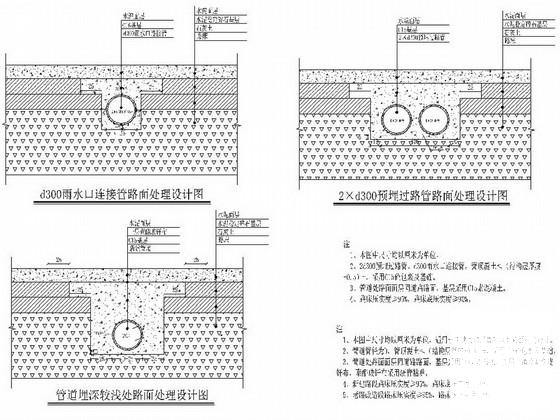

雨水口:雨水口采用砖砌偏沟式单箅雨水口和双箅雨水口,井箅采用铸铁井箅,详见06MS201-8;雨水口连接管采用d300Ⅱ级钢筋混凝土管,坡度采用1%,埋设见《d300雨水口连接管路面处理设计图》,雨水口加固详见《雨水口加固图》。
……
共17张,。

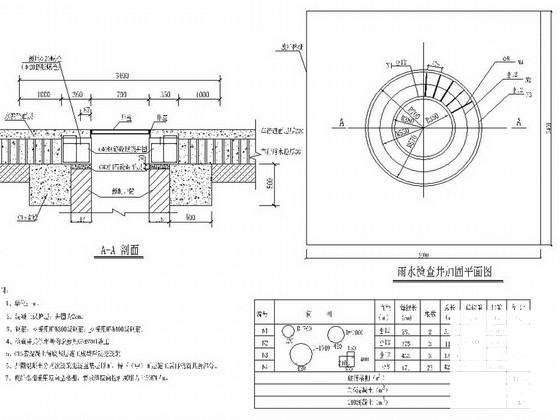

雨水检查井加固图

C15砼包裹管道设计图

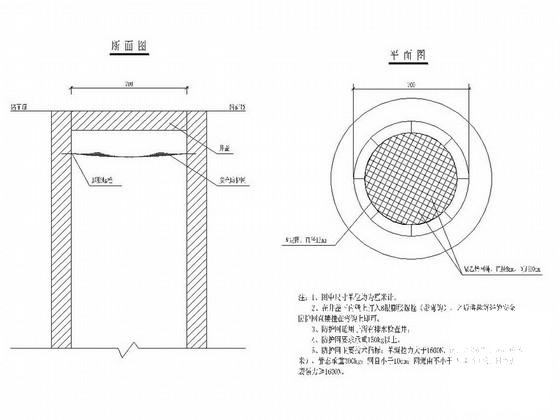

排水检查井防护网大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 市政道路排水施工图 - 1
    市政道路排水施工图 - 1
  • 市政道路排水施工图 - 2
    市政道路排水施工图 - 2
  • 市政道路排水施工图 - 3
    市政道路排水施工图 - 3
  • 市政道路排水施工图 - 4
    市政道路排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
