I级公路3-13米空心板桥拼宽设计图纸cad平面布置图及构造图

  • 位置:河北
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:43.04m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情


原桥与拼宽桥采用"上部空心板铰接、下部结构不连接"的拼宽方式进行连接。

中孔 跨越村间水泥路 路面宽6米
原桥下被交路净空:3.8米
汽车荷载等级: 公路-I级
桥面宽度: 全宽42米 上、下行两幅桥间间隔1m
地震动峰值加速度:0.10g
设计安全等级: 二级

原桥设计为3-13米中桥,交角90度。
桥梁全长:43.04米
上部结构:预应力简支空心板 桥面连续
下部结构:柱式墩台(三柱式) 钻孔灌注桩基础
桥梁支座:板式橡胶支座
现桥面铺装总厚度:16cm
伸缩缝为养护专项更换的60型伸缩装置。
按照与原桥相同建筑设计结构形式,并结合地形及路线平纵面,桥梁设计跨径为3-13m,交角90o,中心桩号为K382+859.978。桥梁起点桩号K382+838.458,终点桩号K382+881.498。被交路净空按4.0米控制。

构造及设计要点:
拼接桥梁结构型式与原桥尽量保持一致,维持原桥受力状态和拼宽后桥梁整体性。
新旧桥之间采用上连下不接的加宽方式。
原桥墩台盖梁及耳墙位于新建加宽8m路基范围内32cm,为不破坏原桥台,该资料(新建加宽)采用盖梁横向尺寸为766cm,,使其与原桥之间保留2cm空隙。
墩台顶设置锚栓和挡块增强限位措施,且两侧挡块粘贴橡胶板,以起到与板之间的抗震缓冲作用。


说明
全桥材料及主要工程数量表
桥位 平面布置图
工程地质纵断面图
桥型布置图
墩台桩位坐标图
空心板平面布置图
板底承托构造图
桥台一般构造图
桥台盖梁钢筋构造图
桥台垫石钢筋构造图
桥台挡块钢筋构造图
耳墙、背墙构造图
桥台基桩钢筋构造图

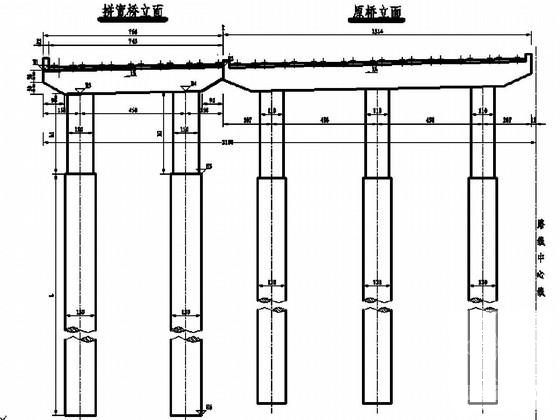

桥墩一般构造图
桥墩盖梁钢筋构造图
桥墩垫石钢筋构造图
桥墩挡块钢筋构造图
桥墩桩柱钢筋构造图(二)
锥坡防护构造图
被交路设计图

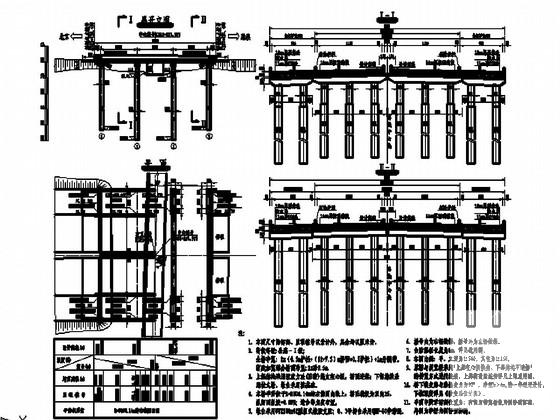

3-13米中桥桥型布置图

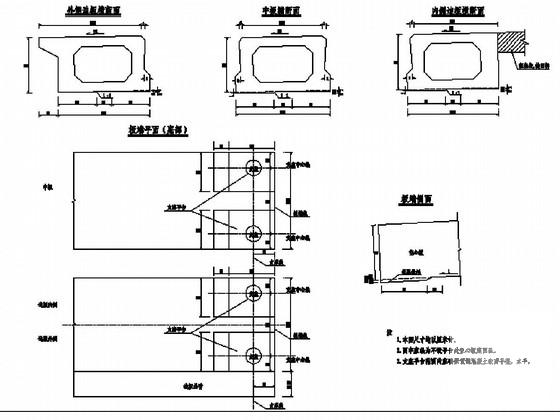

13m简支空心板板底承托构造图

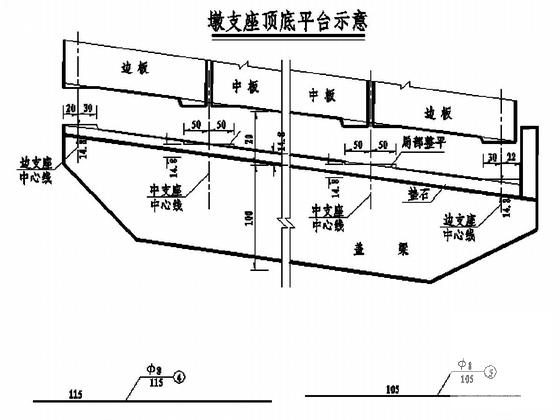

墩支座顶底平台示意

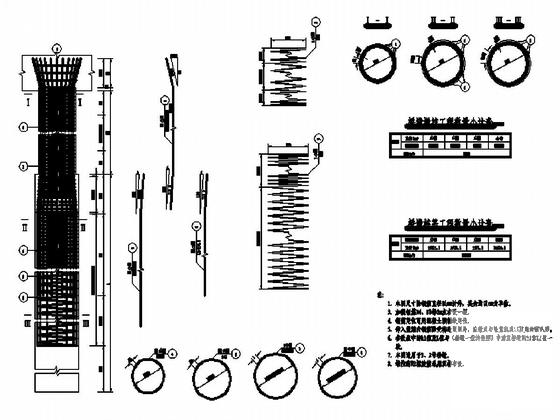

桥墩桩柱钢筋构造图

桥台耳背墙钢筋构造图

桥台盖梁钢筋构造图

桥台支座垫石钢筋构造图

被交路纵断面示意

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空心板桥拼宽设计图 - 1
    空心板桥拼宽设计图 - 1
  • 空心板桥拼宽设计图 - 2
    空心板桥拼宽设计图 - 2
  • 空心板桥拼宽设计图 - 3
    空心板桥拼宽设计图 - 3
  • 空心板桥拼宽设计图 - 4
    空心板桥拼宽设计图 - 4
  • 空心板桥拼宽设计图 - 5
    空心板桥拼宽设计图 - 5
  • 空心板桥拼宽设计图 - 6
    空心板桥拼宽设计图 - 6
以上是部分截图,请下载附件后查看完整高清内容
