楼板粘碳纤维加固表示方法说明(CAD)

该附件是 楼板粘碳纤维加固表示方法说明(CAD) ,共有1页。
标注第一行表示楼板粘贴碳纤维加固的符号,本图共分BTQ及XBTQ两种情况:BTQ代表四边支承楼板粘贴钢板加固,XBTQ代表悬挑板粘贴碳纤维加固。板厚(mm)标注为h=XXX;当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,标注为h=XXX/XXX。
标注第二行表示楼板板底需粘贴碳纤维的规格及间距。B(1)粘贴碳纤维方向与板上(或下)支座边平行,B(2)粘贴碳纤维方向与板左(或右)支座边平行;碳纤维规格及间距的标注方式为:宽度×厚度@碳纤维中心线间距。当板底两个方向粘贴碳纤维的规格相同时,可合并表示为B(1,2)。
内容主要包含:
一、总则
二、楼板粘碳纤维加固表示方法及绘制说明
三、其他

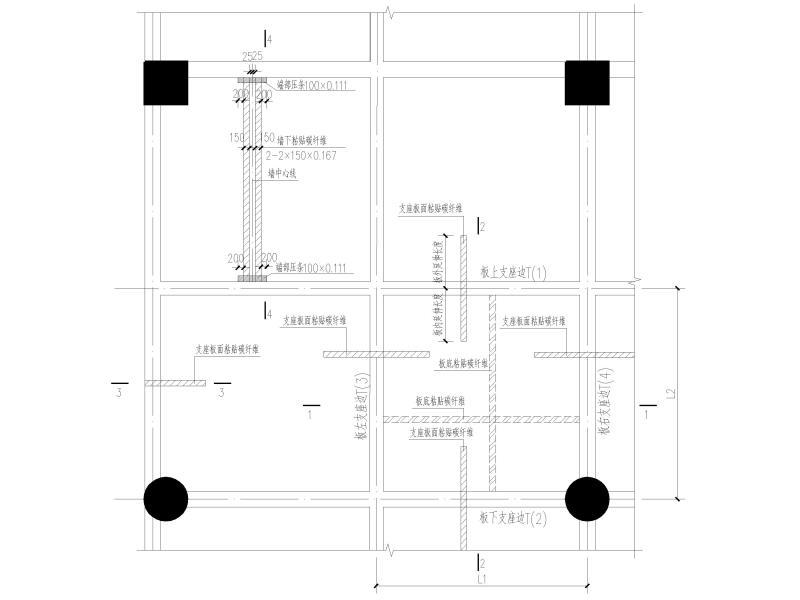

楼板粘贴碳纤维加固大样

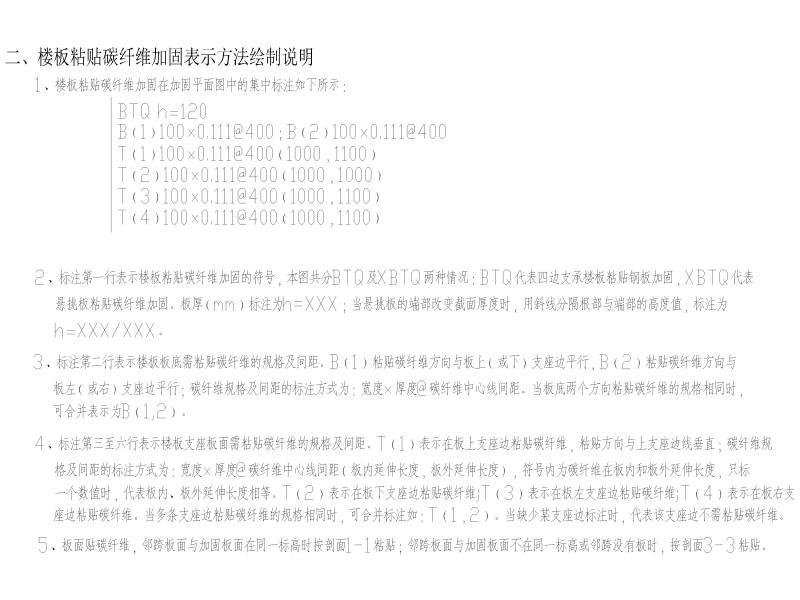

楼板粘贴碳纤维加固表示方法绘制说明

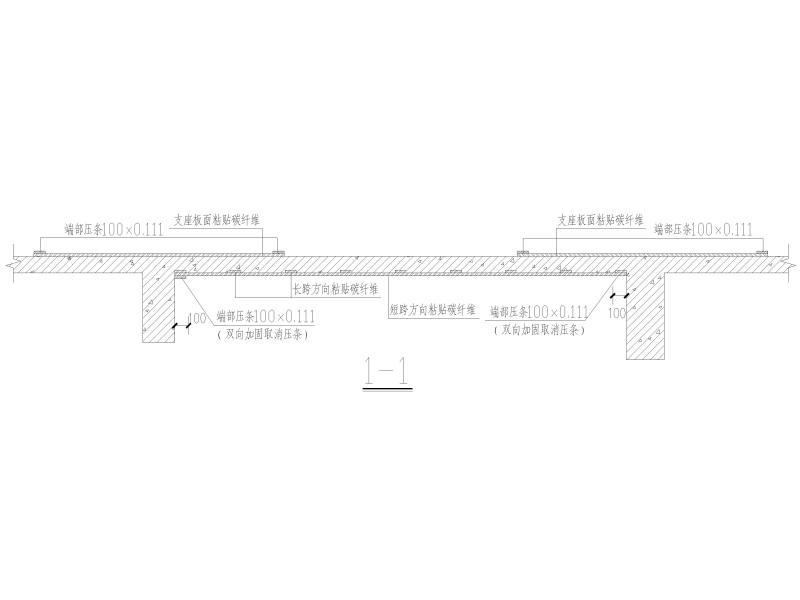

结构剖面图
