柱加大截面加固表示方法说明（CAD）

该附件是 柱加大截面加固表示方法说明（CAD） ，共有1页。

1、若相邻上或下层柱不需加固，则柱加大截面延伸至相邻层间的板内进行锚固，详见上下层柱不为加大截面加固时钢筋锚固图；若相邻楼层柱需加大截面加固，则两层柱加大截面的钢筋相互连通，钢筋植筋不一致时采用焊接连接。

2、柱上下层加大截面加固中，因遇到梁阻挡而导致纵向钢筋无法贯通，则截断的钢筋需要植入梁中Ld。3、柱上下层加大截面加固中，因柱变截面而导致纵向钢筋无法贯通，此时纵向钢筋通过短钢筋焊接连接的方法连接，详见本图上下柱变截面时纵向钢筋连接大样。

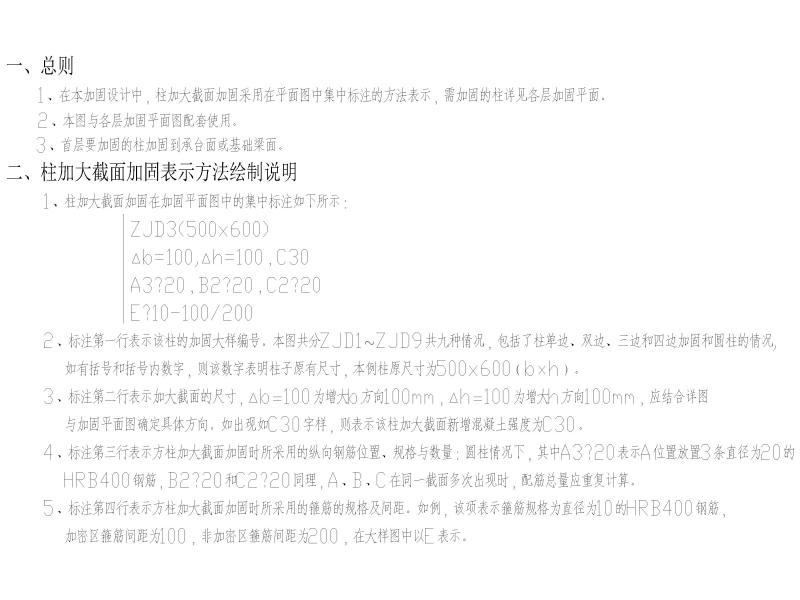

内容主要包含：

一、总则

二、柱加大截面加固表示方法绘制说明

三、其它

柱加大截面加固表示方法绘制说明

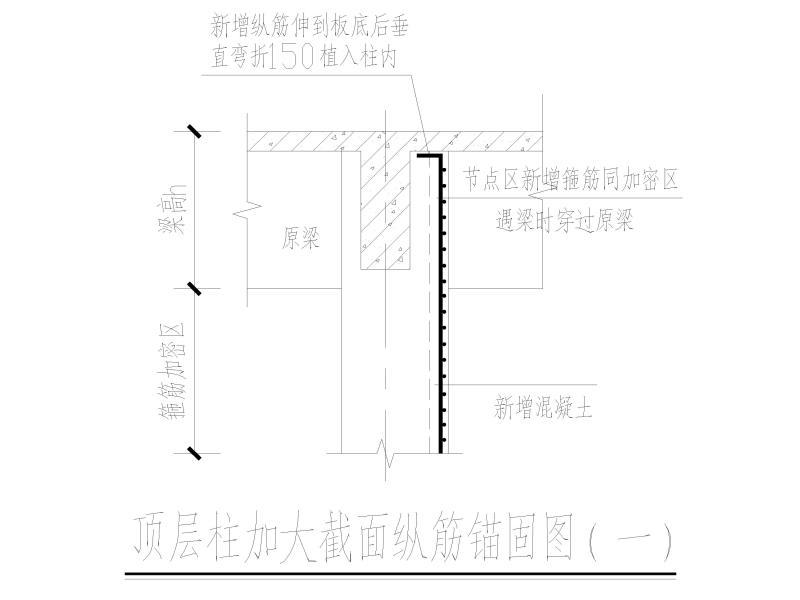

顶层柱加大截面纵筋锚固图

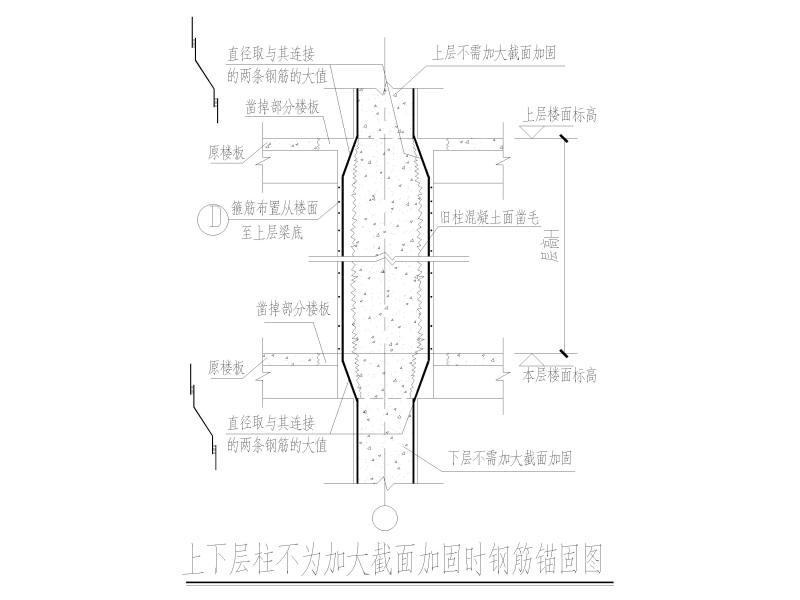

上下层柱不为加大截面加固时钢筋锚固图
