2层看台及主席台结构施工方案图纸2016（CAD）

搜索更多资源
  • 建筑类别：园林建筑
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架,框架剪力墙
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：乙级
  • 抗震设防烈度：7度抗震
  • 风压：0.75kN/平方米
  • 参考图纸：8张
  • 设计年代：近代
该附件是 看台及主席台 结构施工图 （CAD） ，出图时间是3月。
设计概述：A,C区为框架结构，C区为框剪结构。
附件内含：结构设计总说明、看台及主席台柱表大样、管桩说明及大样、梁构造通用图说明大样、看台及主席台基础图、看台梁钢筋图、看台板钢筋图、看台墙柱钢筋图、主席台结构图... ，cad格式，共计图纸8张。

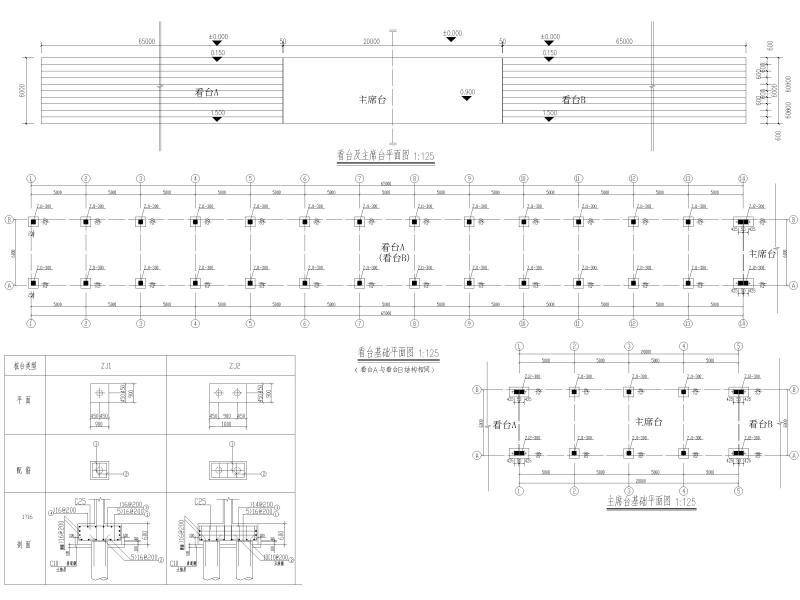

看台及主席台基础图.

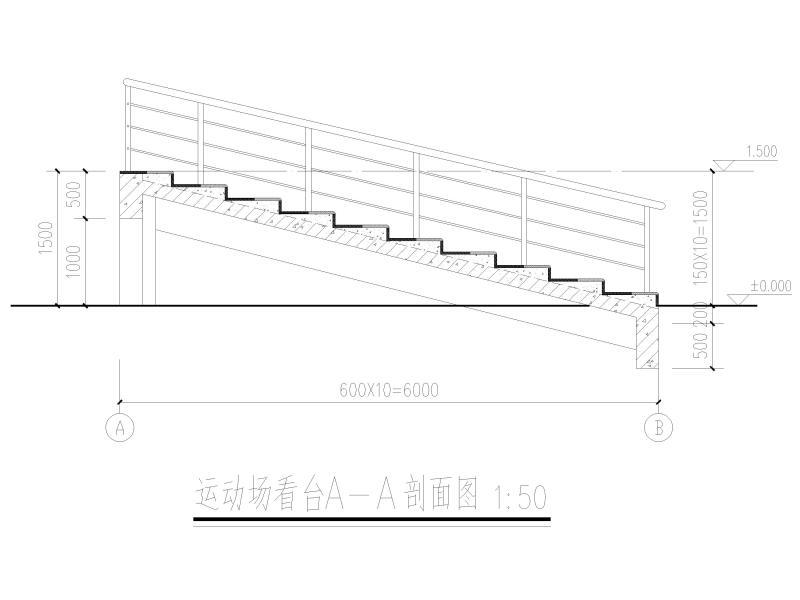

运动场看台剖面图

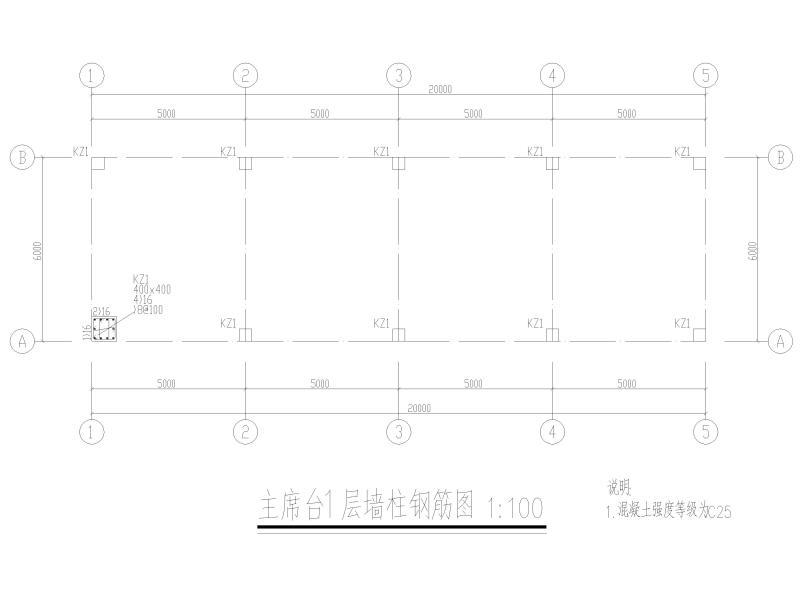

主席台墙柱钢筋图

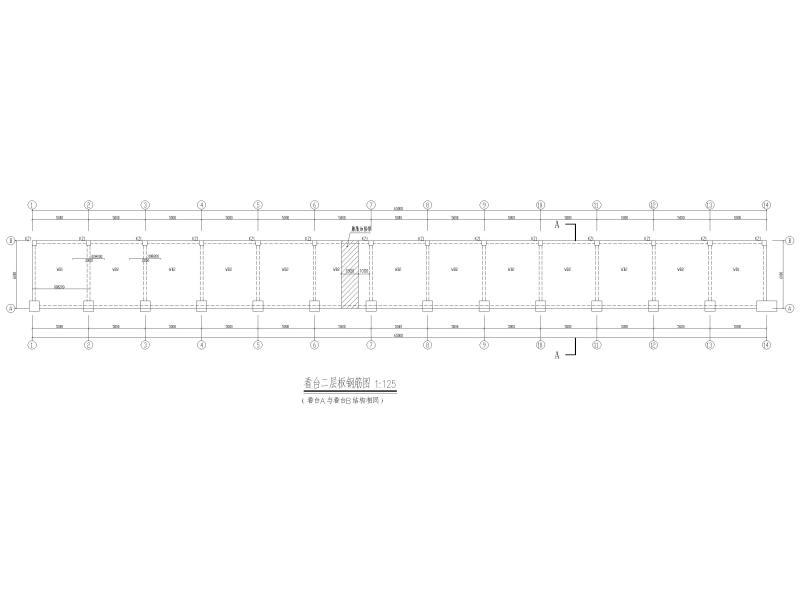

看台板钢筋图

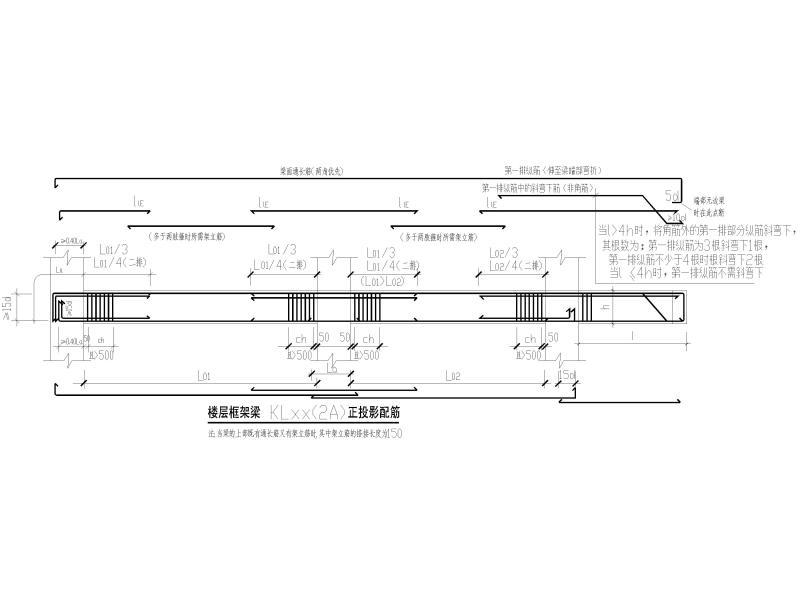

楼层框架梁正投影配筋
管桩大样

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 看台结构图纸 - 1
    看台结构图纸 - 1
  • 看台结构图纸 - 2
    看台结构图纸 - 2
  • 看台结构图纸 - 3
    看台结构图纸 - 3
  • 看台结构图纸 - 4
    看台结构图纸 - 4
  • 看台结构图纸 - 5
    看台结构图纸 - 5
  • 看台结构图纸 - 6
    看台结构图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
