6层住院楼钢连廊结构施工CAD图纸2019
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：25年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架,轻钢结构
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.5kN/平方米
-
参考图纸：6张
-
设计年代：近代
该附件是
6层住院楼钢结构连廊
结构施工图
，出图时间是。
附件内含：钢结构设计总说明、钢结构基础平面布置图、地上各层钢结构平面布置图、
钢结构节点
大样、钢结构楼梯节点大样... ，cad格式，共计图纸6张。

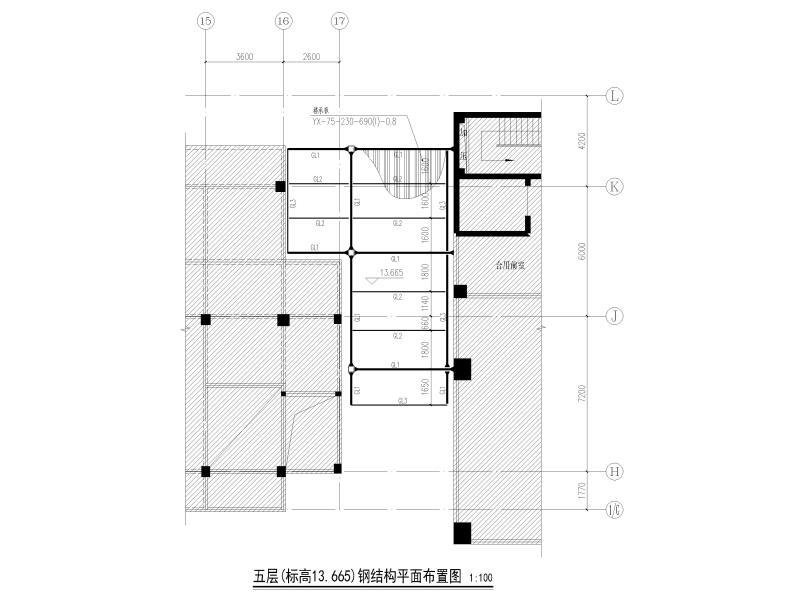

楼层钢结构平面布置图

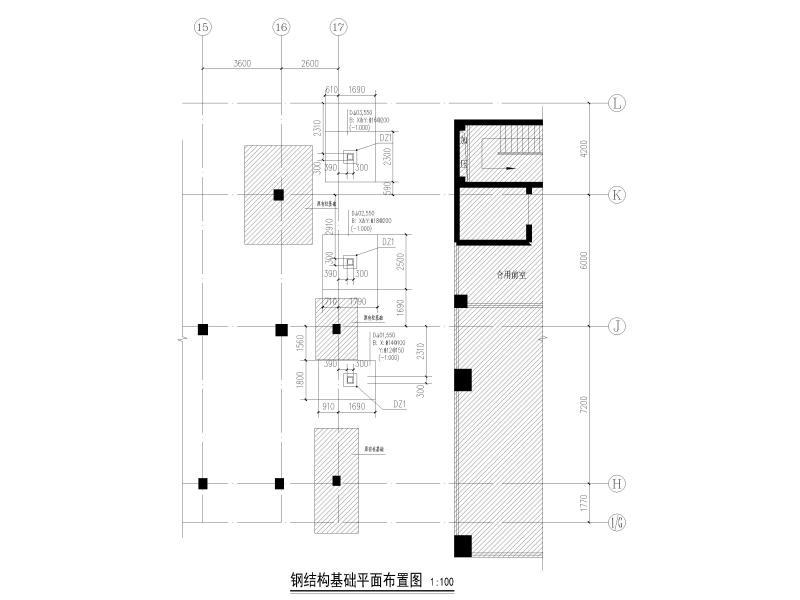

钢结构基础平面布置图

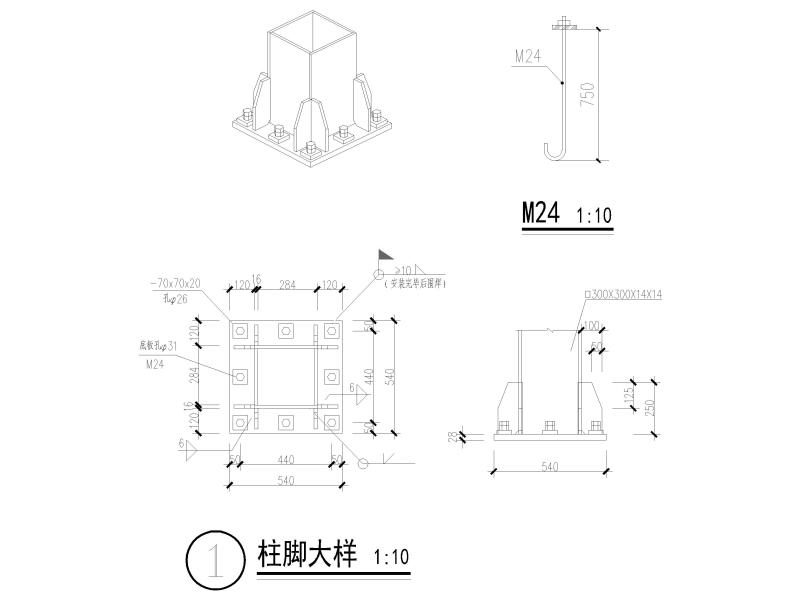

柱脚大样

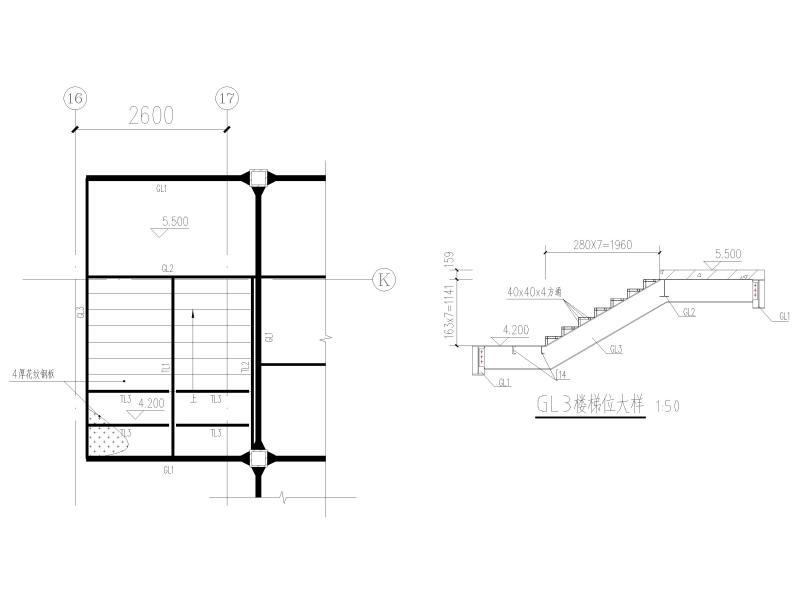

钢结构楼梯节点大样

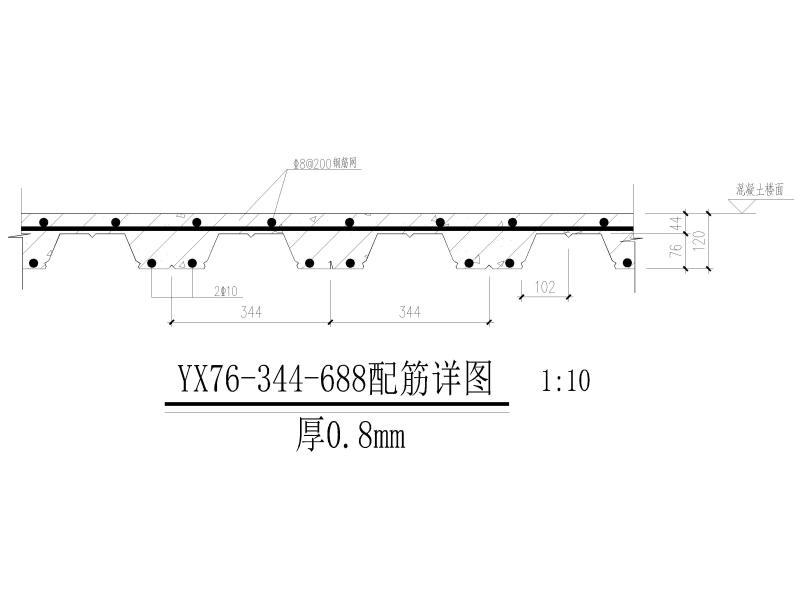

配筋详图
钢梁与砼柱节点大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
钢连廊图纸 - 1 -
钢连廊图纸 - 2 -
钢连廊图纸 - 3 -
钢连廊图纸 - 4 -
钢连廊图纸 - 5 -
钢连廊图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.38 MB
- 收藏次数：0
-
文件名称：
附件-996977095579987588.dwg
