6米悬臂L杆路标结构设计方案大样图(CAD)

该附件是 6米悬臂L杆路标结构设计图(CAD) ,共图纸2张。
内容主要包含:标志L杆正立面图 、标志L杆侧立面图、结构剖面详图、地脚螺栓大样图、构件尺寸图、基础法兰盘 大样、悬臂式标志杆与悬臂连接大样图、悬臂式标志杆(L杆)钢结构连接及基础尺寸表、L杆标志板连接抱箍尺寸表、悬臂式标志抱箍大样图设计说明...
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

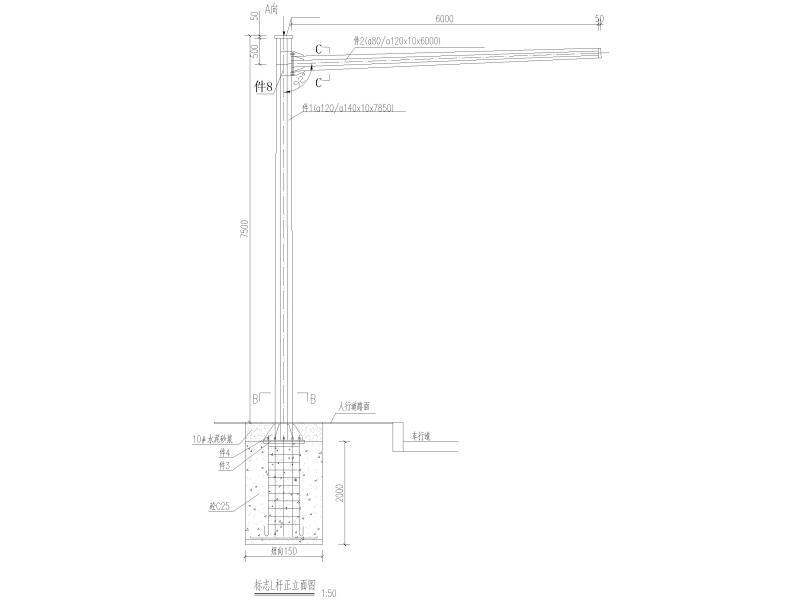

标志L杆正立面图

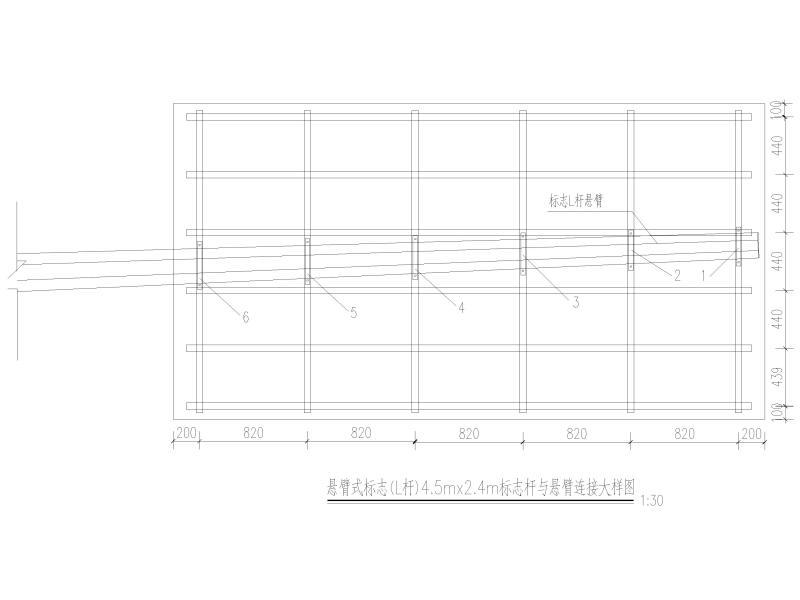

悬臂式标志杆与悬臂连接大样图

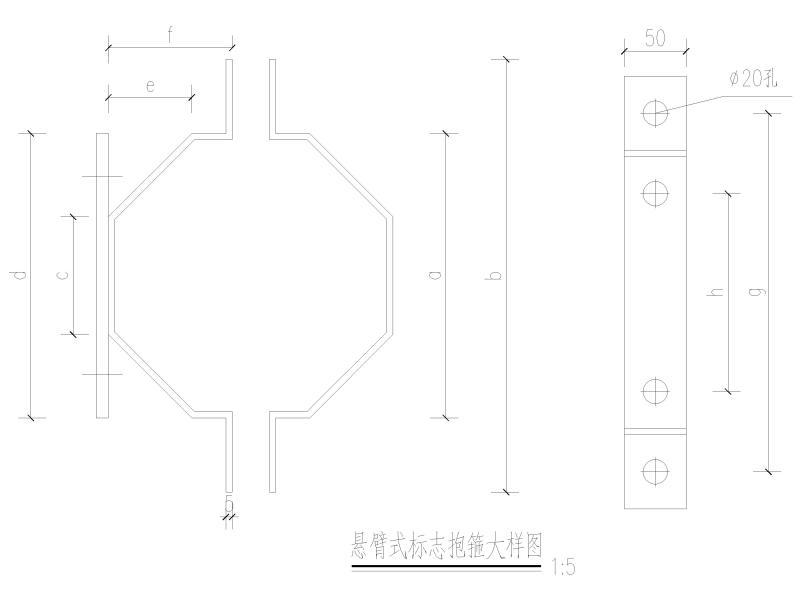

悬臂式标志抱箍大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 结构设计大样 - 1
    结构设计大样 - 1
  • 结构设计大样 - 2
    结构设计大样 - 2
  • 结构设计大样 - 3
    结构设计大样 - 3
以上是部分截图,请下载附件后查看完整高清内容
