古典欧式小区大门建筑施工CAD图纸

  • 图纸设计深度:施工图
  • 建筑高度:9.6米米
  • 设计效果图:无

附件详情

这份参考资料为某古典欧式小区大门 建筑施工
建筑形式:欧式古典,采用柱式,山花;有电动伸缩门
图纸内容包括:平面图、屋顶平面图、立面图、剖面图、柱式大样及节点大样等,共3张图纸


2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

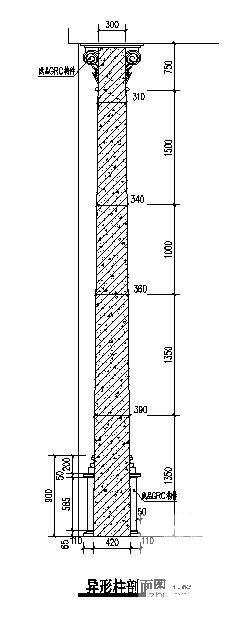

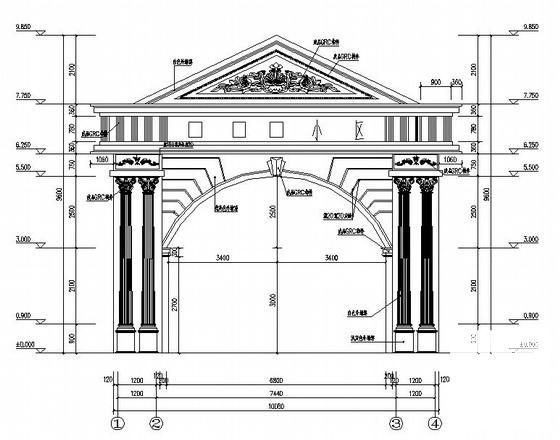

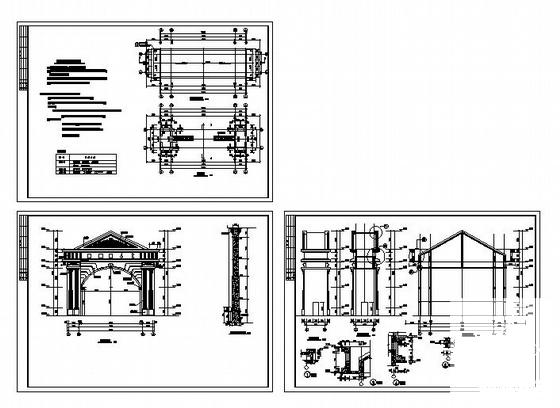

  • 小区大门施工图纸 - 1
    小区大门施工图纸 - 1
  • 小区大门施工图纸 - 2
    小区大门施工图纸 - 2
  • 小区大门施工图纸 - 3
    小区大门施工图纸 - 3
  • 小区大门施工图纸 - 4
    小区大门施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
