3层古城改造安置房电气施工CAD图纸2019

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：混合结构
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 接地方式：TN-S
  • 项目所在地：云南
  • 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,其它

该附件为大理古城改造安置房 电气施工图 。

概况：
该项目为大理古城棚户区改造安置房建设项目。
本子项为1~15#楼。耐火等级为二级，建筑建筑设计结构形式为砖混结构，建筑层数地上3层，建筑高度为10.40米。建筑性质为住宅。

设计范围：
0.4/0.23kV配电系统；照明系统；
单体防雷、接地系统及安全措施；
电视系统；电话系统；可视对讲系统；
单体弱电系统管预埋；
住宅燃气报警系统管预埋。

部分图纸摘录：

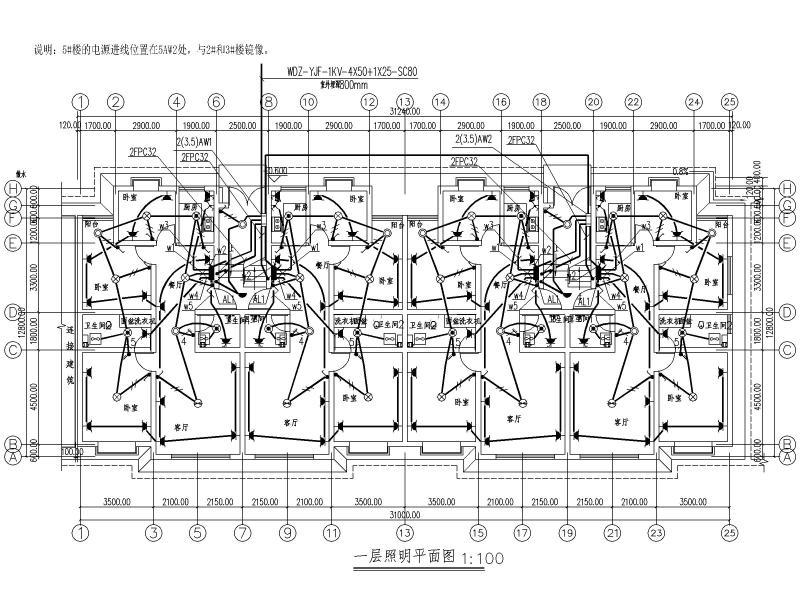

照明平面图

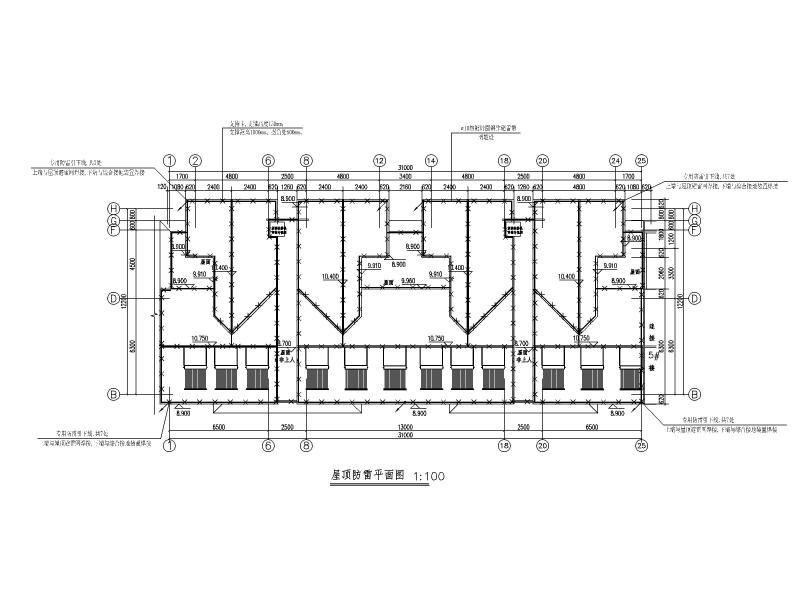

防雷平面图

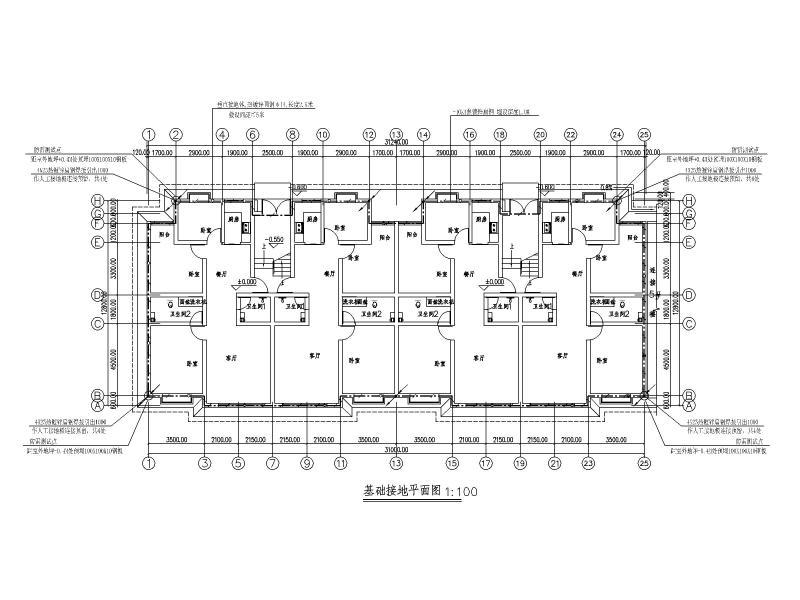

基础接地平面图

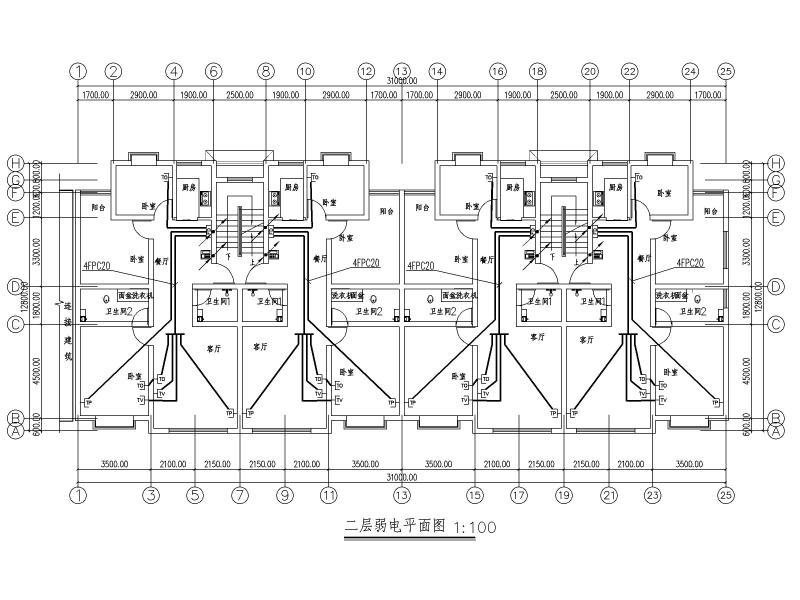

弱电平面图

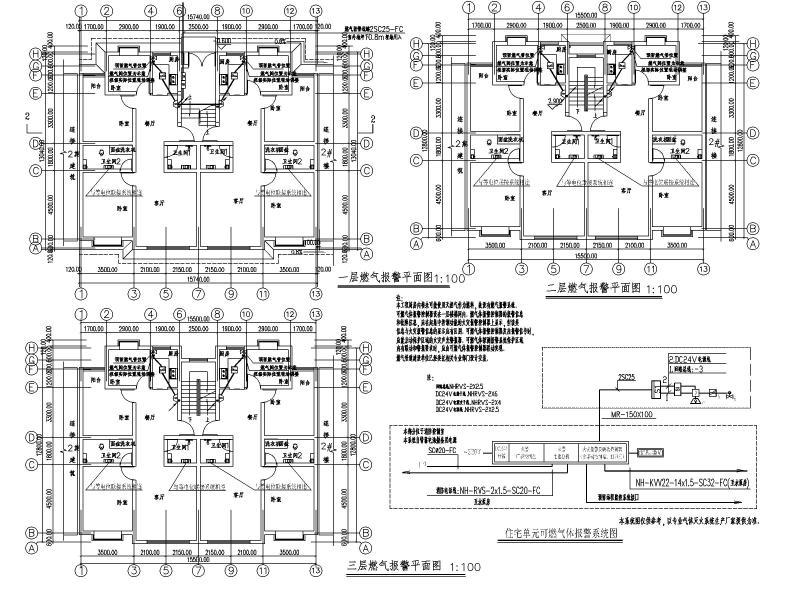

燃气报警平面图及系统图
住户配电箱系统图



多媒体配线箱接线图


弱电系统图


图纸内容全览


以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 安置房图纸 - 1
    安置房图纸 - 1
  • 安置房图纸 - 2
    安置房图纸 - 2
  • 安置房图纸 - 3
    安置房图纸 - 3
  • 安置房图纸 - 4
    安置房图纸 - 4
  • 安置房图纸 - 5
    安置房图纸 - 5
  • 安置房图纸 - 6
    安置房图纸 - 6
  • 安置房图纸 - 7
    安置房图纸 - 7
  • 安置房图纸 - 8
    安置房图纸 - 8
  • 安置房图纸 - 9
    安置房图纸 - 9
以上是部分截图，请下载附件后查看完整高清内容
