体育馆楼梯结构详图纸2018（CAD）
该附件是
体育馆楼梯结构详图（CAD）
，共图纸6张，出图时间是。
内容主要包含：楼梯结构平面图、楼梯结构剖面图、梯梁配筋图、滑动支座构造、梁上翻边构造、基础平面图、大台阶平面图、基础结构详图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

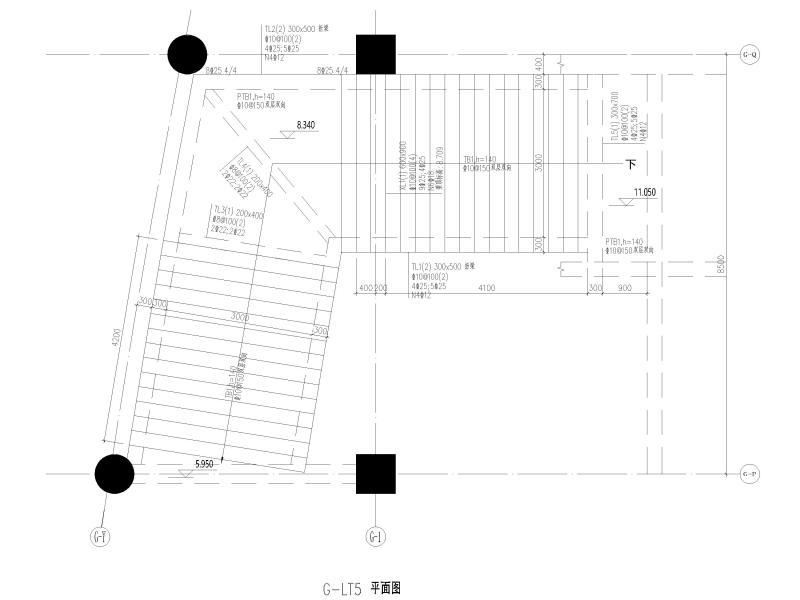

楼梯结构平面图

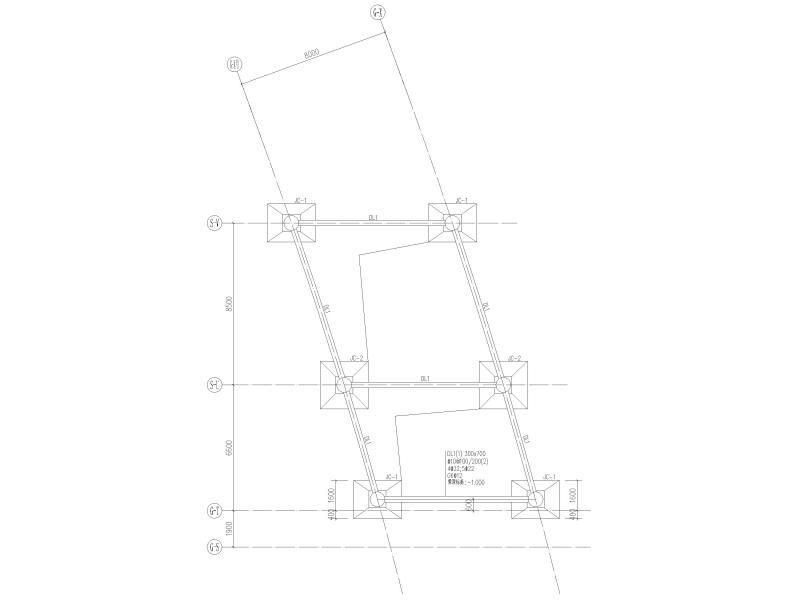

体育馆大台阶基础平面图

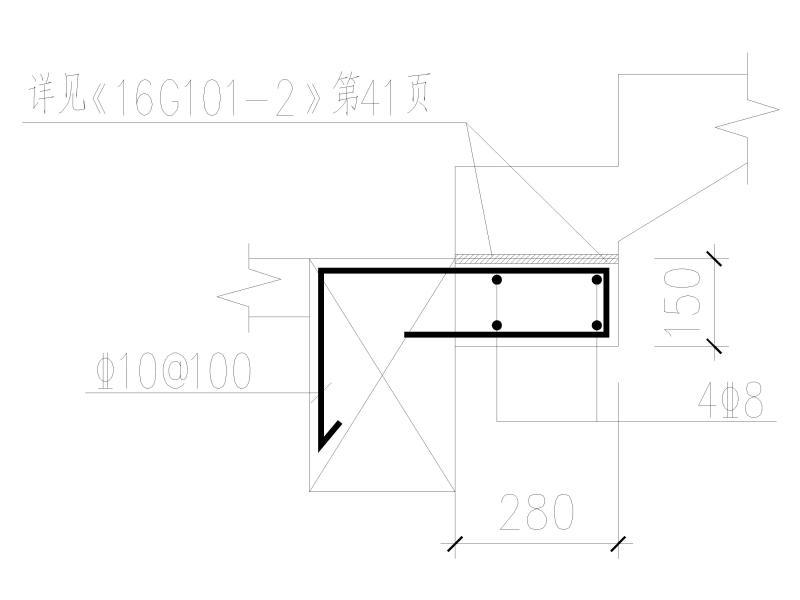

滑动支座构造
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
楼梯结构详图 - 1 -
楼梯结构详图 - 2 -
楼梯结构详图 - 3
以上是部分截图，请下载附件后查看完整高清内容
