4层9000平米银行灾备中心电气施工CAD大样图

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：9474平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：防雷接地,等电位联结
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为银行灾备中心 电气施工图 。

概况：
该项目为江苏南京某公司建设的中小银行服务业科技创新基地项目。
本子项为灾备中心；建筑面积为9474平方米；建筑层数地上四层；建筑高度22.2米，属于多层公共建筑。

设计范围：
该资料包括配电、照明、防雷、接地系统、网络系统、电话系统、有线电视系统、火灾自动报警系统、电气火灾/电力仪表/监控系统、防火门监控系统、消防设备电源监控系统。

部分图纸摘录：

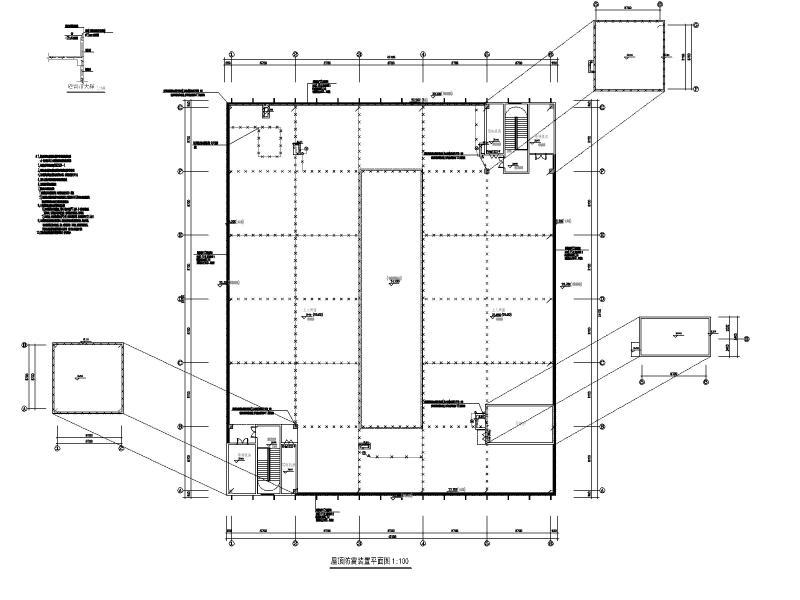

防雷平面图、避雷带大样图

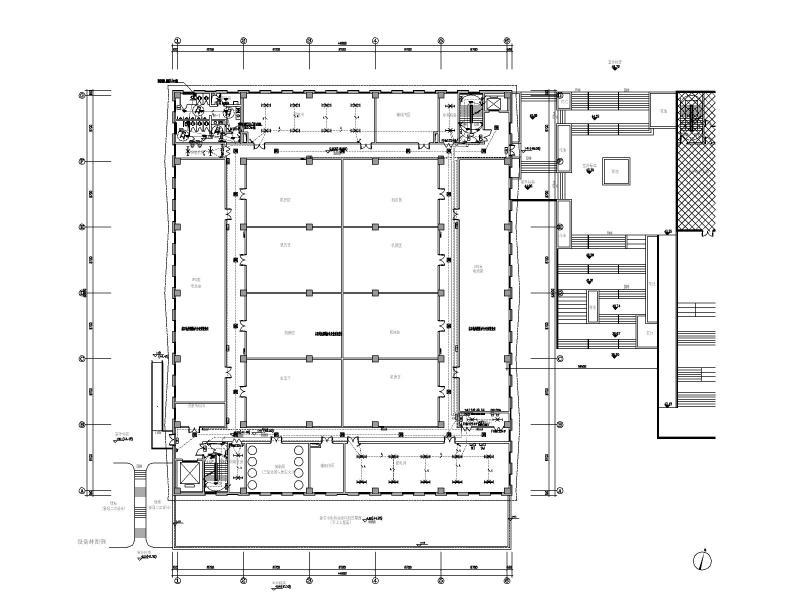

火灾自动报警平面图

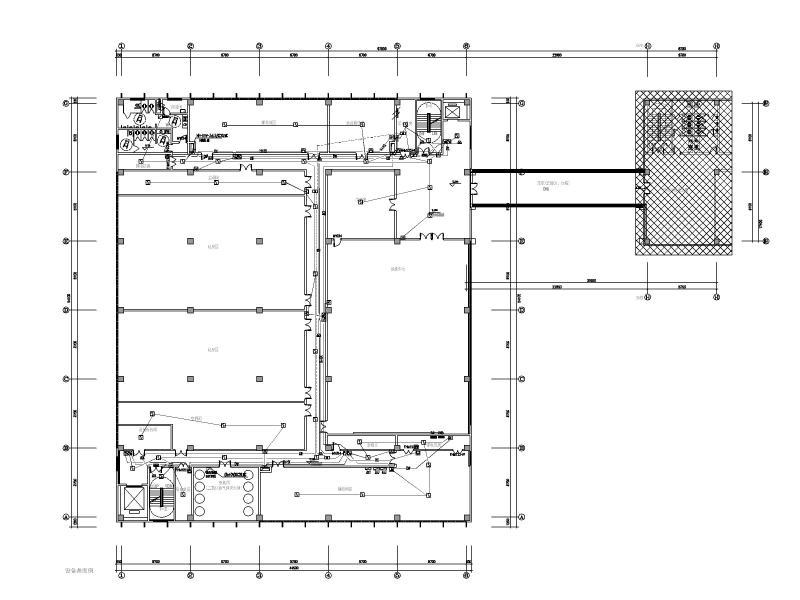

照明平面图

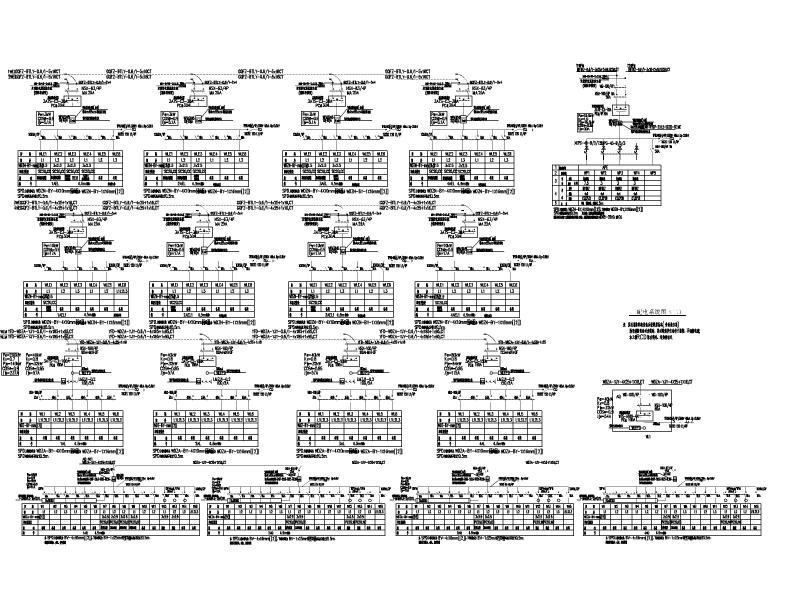

配电系统图

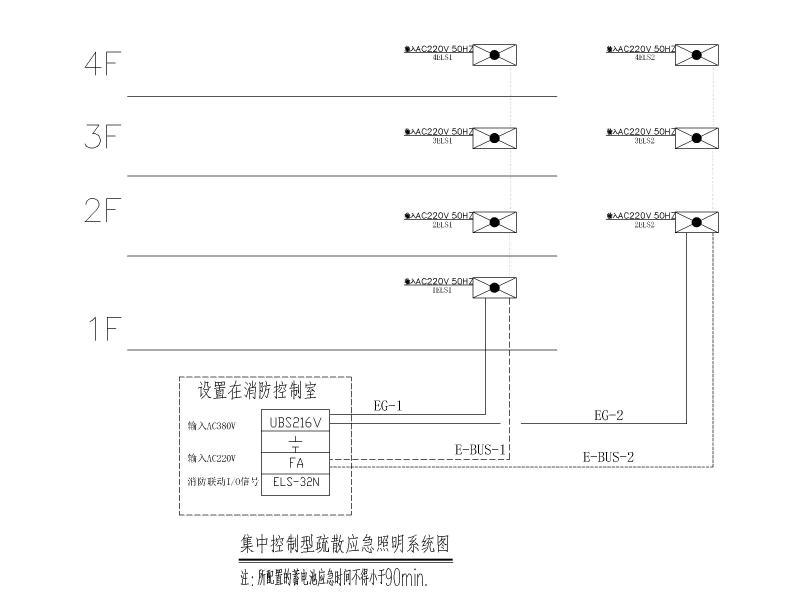

集中控制型疏散应急照明系统图


消防报警系统图、防火门监控系统图、消防设备电源监控系统图
电气火灾 电力仪表 监控系统图



电话网络系统图
有线电视系统图



等电位联结示意图
