地下3层车库电气CAD施工图纸(通用大样)

  • 建筑类别:其他
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:36929平方米
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 节点大样:线槽,防雷接地,开关按钮,等电位联结,弱电设备,其它
  • 负荷等级:一级,三级
  • 接地方式:TN-S
  • 项目所在地:广西
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为地下三层车库电气图纸(含通用大样)。

概况:
本项目为广西柳州某住宅小区。
该项目为车库,建筑面积36929平方米。地下三层。负一层的使用用途为设备用房、车库;负二层三层为车库;负三层局部为人防。总停车位数量929个,属I类停车库。
本项目开闭所、变电站、弱电机房均位于负一层。

设计范围:
10/0.4kV配变电系统;0.38/0.22kV配电系统;应急发电系统;
建筑物防雷接地系统;公区照明系统;火灾报警与消防联动系统;
消防电源监控系统;电气火灾监控系统;防火门监控接线大样;
设备房布置;等电位联结。

部分图纸摘录:

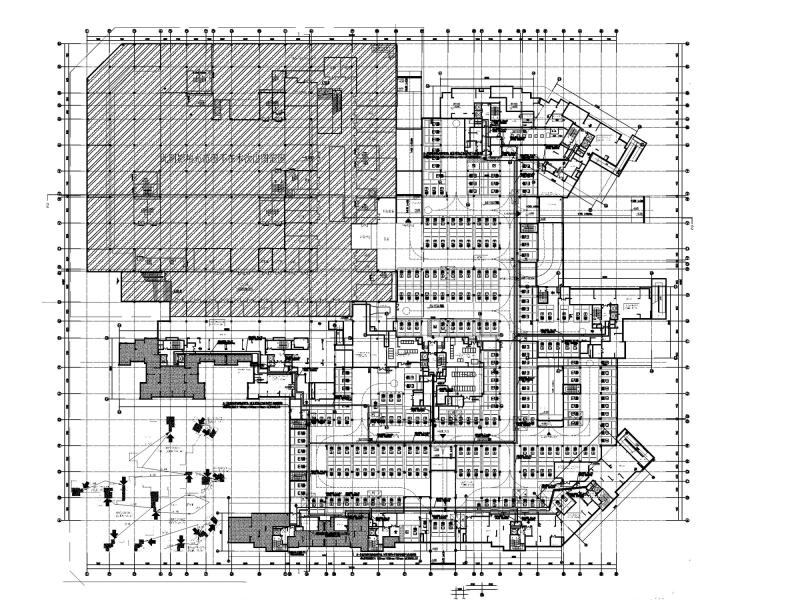

照明平面图

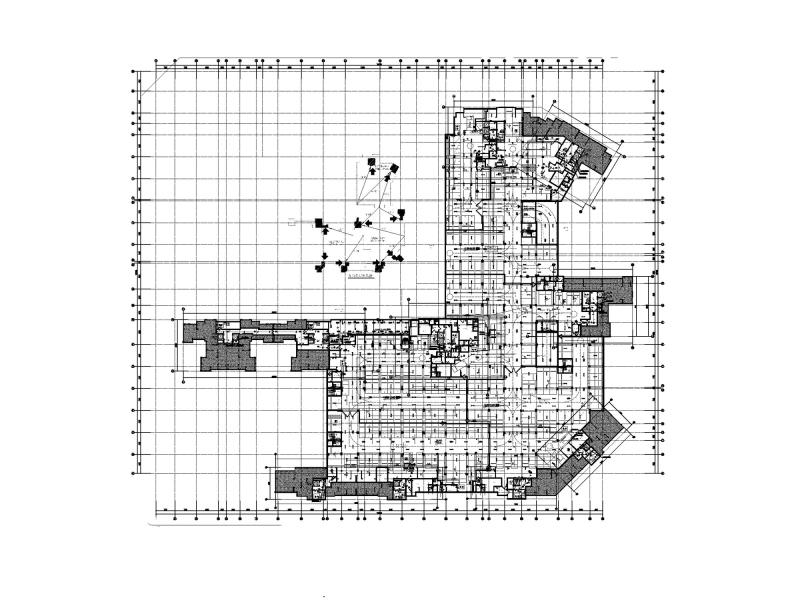

弱电平面图

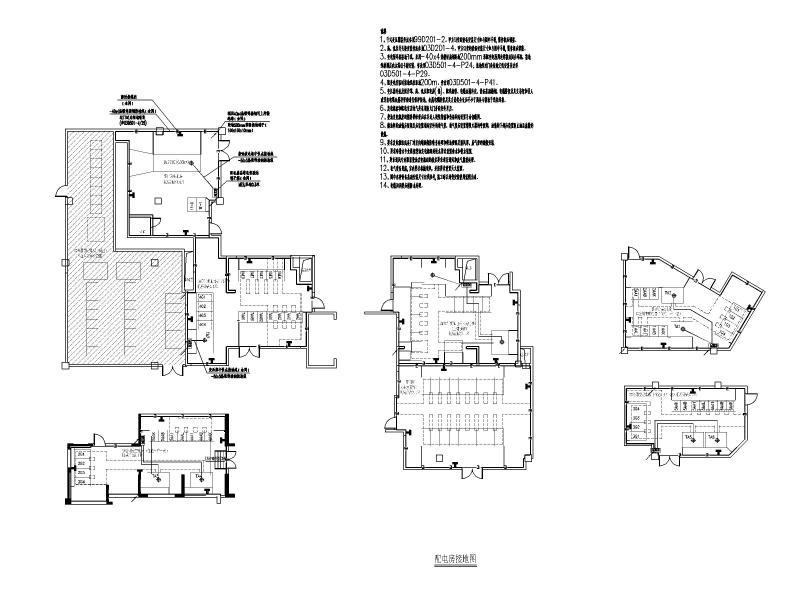

配电房接地图

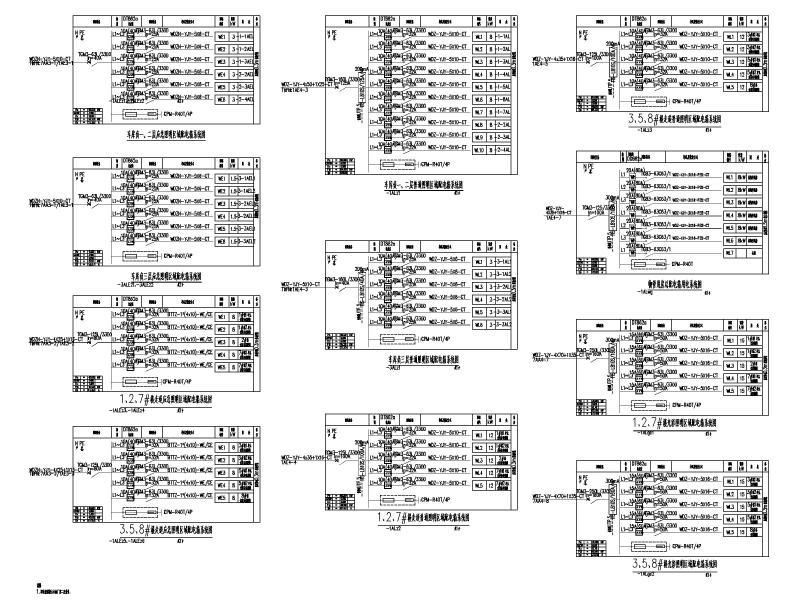

配电箱系统图

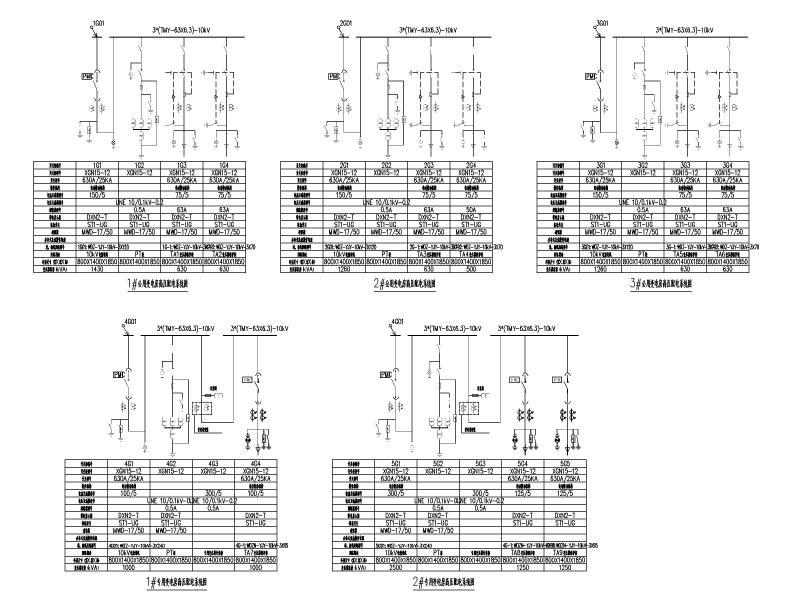

高压系统图




低压配电系统图




火灾报警与消防联动系统图


防火门监控接线大样





通用大样图(一)


以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 地下车库电气施工图 - 1
    地下车库电气施工图 - 1
  • 地下车库电气施工图 - 2
    地下车库电气施工图 - 2
  • 地下车库电气施工图 - 3
    地下车库电气施工图 - 3
  • 地下车库电气施工图 - 4
    地下车库电气施工图 - 4
  • 地下车库电气施工图 - 5
    地下车库电气施工图 - 5
  • 地下车库电气施工图 - 6
    地下车库电气施工图 - 6
  • 地下车库电气施工图 - 7
    地下车库电气施工图 - 7
  • 地下车库电气施工图 - 8
    地下车库电气施工图 - 8
  • 地下车库电气施工图 - 9
    地下车库电气施工图 - 9
以上是部分截图,请下载附件后查看完整高清内容
