住宅楼工程悬挑脚手架专项施工方案(丰富CAD图纸表及详细计算说明书)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架, 悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:26.9m
  • 悬挑高度:19.8m
  • 脚手架计算书:落地式脚手架, 悬挑式脚手架
  • 编制时间:
  • 基本参数:搭设高度19.8m、纵向搭设长度37m、立杆步距1.8m、立杆纵距或跨距1.5m、立杆横距0.8m、横向水平杆计算外伸长度0.15m、内立杆离建筑物距离0.25m。

附件详情

该项目为框架剪力墙结构,地下一层,地上最高二十三层,二层面以下搭设落地式双排脚手架,悬挑高度19.8m。
脚手架类型:普通型钢悬挑脚手架,钢管落地脚手架,型钢悬挑卸料平台。
【脚手架搭设】
钢管落地脚手架搭设工艺流程:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
普通型钢悬挑脚手架:
工艺流程:水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺竹笆片→扎防护栏杆→扎安全网。
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。
在建筑物楼层正对脚手架立杆处设置两道预埋环,固定16#工字钢在楼面上用Φ18的U型,后锚固采用U钢筋焊接封口。如遇剪力墙与砖墙时,为留置悬挑梁,需在剪力墙或砖墙处预留出悬挑梁的位置,采用预留木盒的方法。
【安全保障】
(1)、钢管架应设置避雷针,分置于主楼外架四角立杆之上,并联通大横杆,形成避雷网络,并检测接地电阻不大于4Ω。
(2)、外脚手架不得搭设在距离外架空线路的安全距离内,并做好可靠的安全接地处理。
(3)、定期检查脚手架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。
(4)、外脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、铁丝、竹篾、塑料篾混用。
(5)、外脚手架搭设人员必须持证上岗,并正确使用安全帽、安全带、穿防滑鞋。
(6)、严禁脚手板存在探头板,铺设脚手板以及多层作业时,应尽量使施工荷载内、外传递平衡。
(7)、保证脚手架体的整体性,不得与井架、升降机一并拉结,不得截断架体。
(8)、结构外脚手架每支搭一层,支搭完毕后,经项目部安全员验收合格后方可使用。任何班组长和个人,未经同意不得任意拆除脚手架部件。
(9)、严格控制施工荷载,脚手板不得集中堆料施荷,施工荷载不得大于3kN/m2,确保较大安全储备。
(10)、结构施工、装修施工时同时作业层数不超过两层,临时性用的悬挑架的同时作业层数不超过两层。
(11)、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时,应采取适当的临时撑拉措施。
(12)、各作业层之间设置可靠的防护栅栏,防止坠落物体伤人。
【所附图表】
悬挑示意图;悬挑脚手架剖面示意图;连墙点平面布置图;落地脚手架平、立面图;悬挑钢梁穿墙构造;悬挑钢梁楼面构造;预埋U型螺栓做法;钢丝绳吊环制作图;楼梯间节点构造平面图;普通阳角部位节点构造平面图;飘窗部位角部节点构造平面图;悬挑脚手架工字钢 平面布置图 ;悬挑式脚手架搭设检查验收表;普通型钢悬挑脚手架技术交底;钢管落地脚手架 技术交底
共100页 编制时间:9月

节点1

节点2

节点3

节点4

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

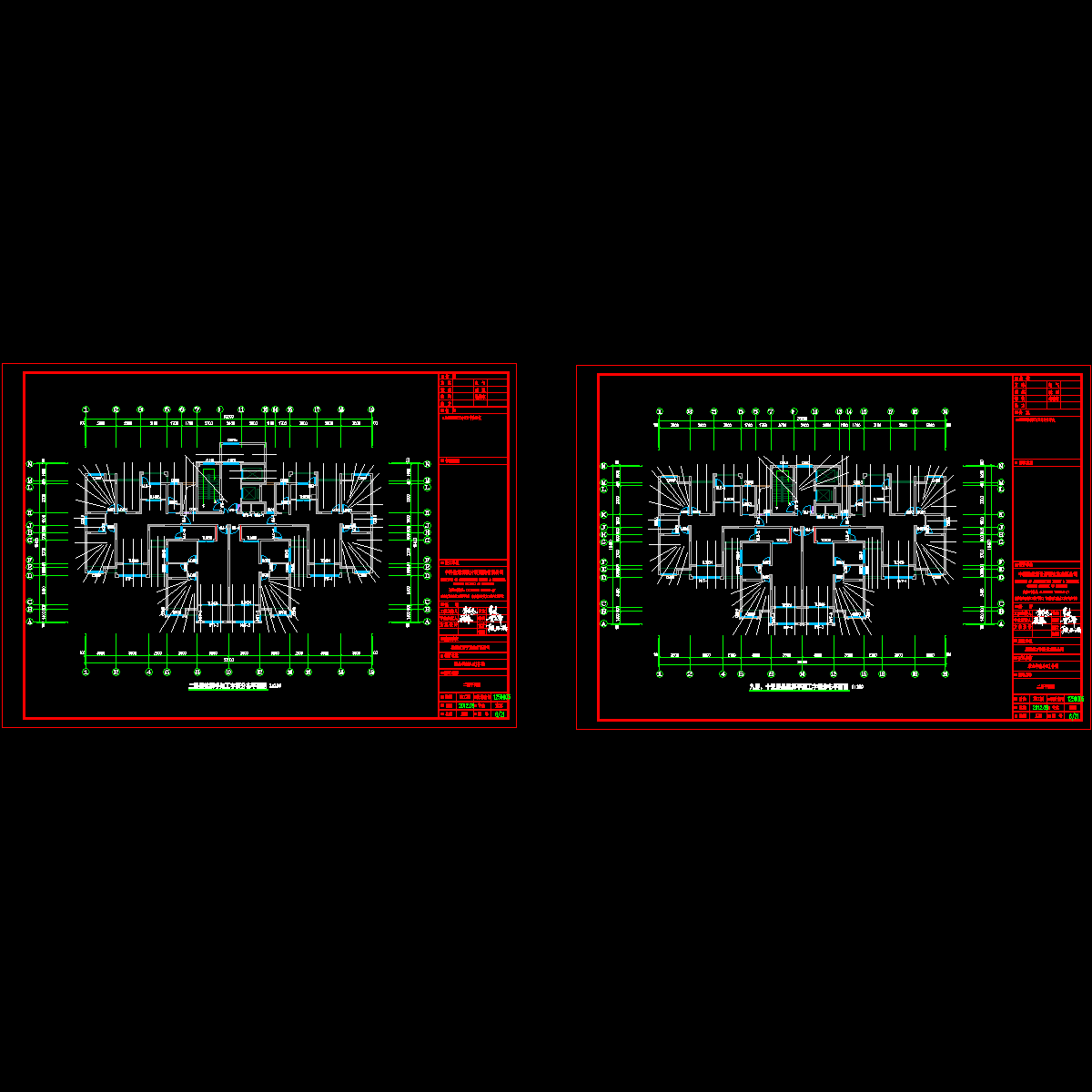

  • 1#楼悬挑脚手架工字钢分布平面图.dwg
    1#楼悬挑脚手架工字钢分布平面图.dwg

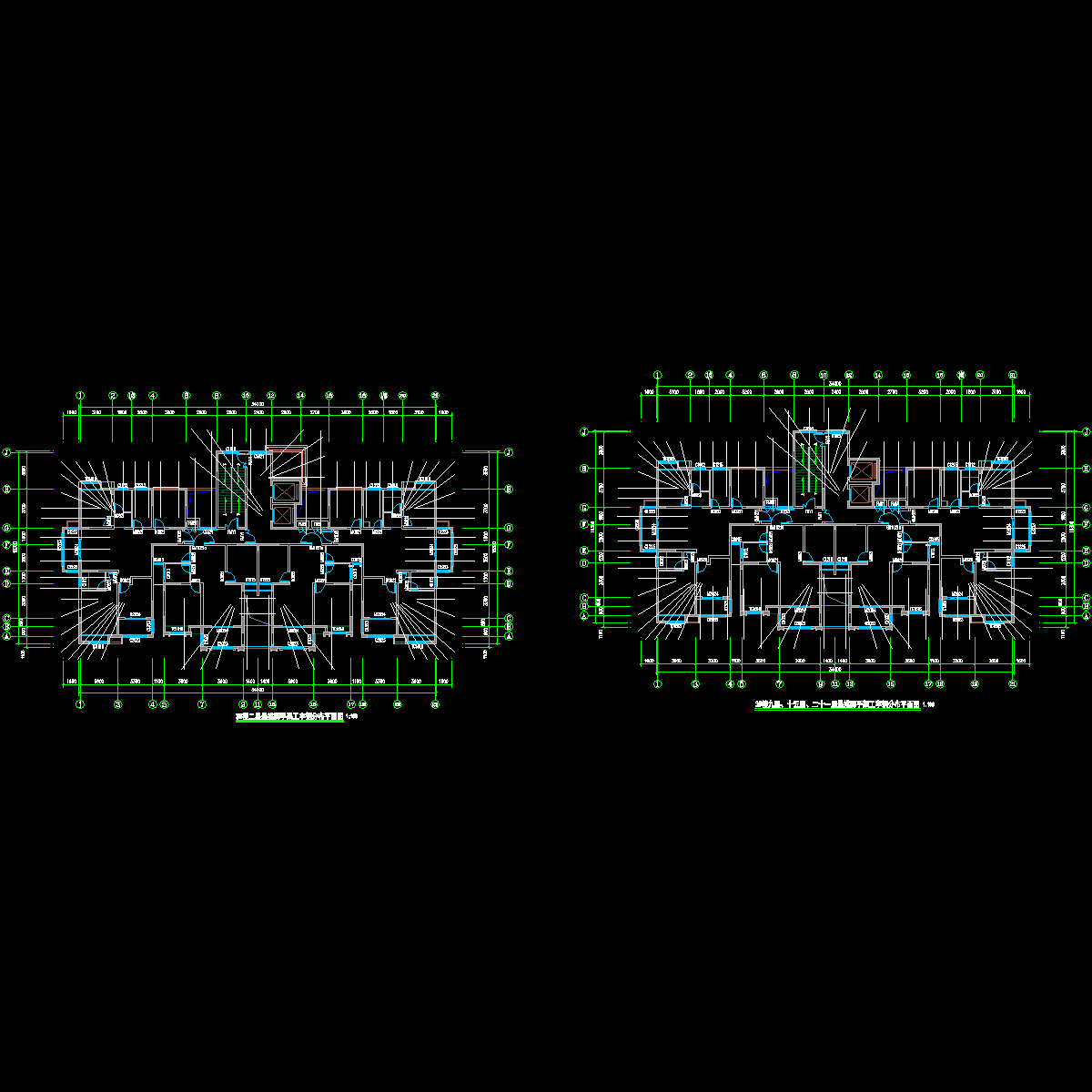

  • 3#楼悬挑脚手架工字钢分布平面图.dwg
    3#楼悬挑脚手架工字钢分布平面图.dwg

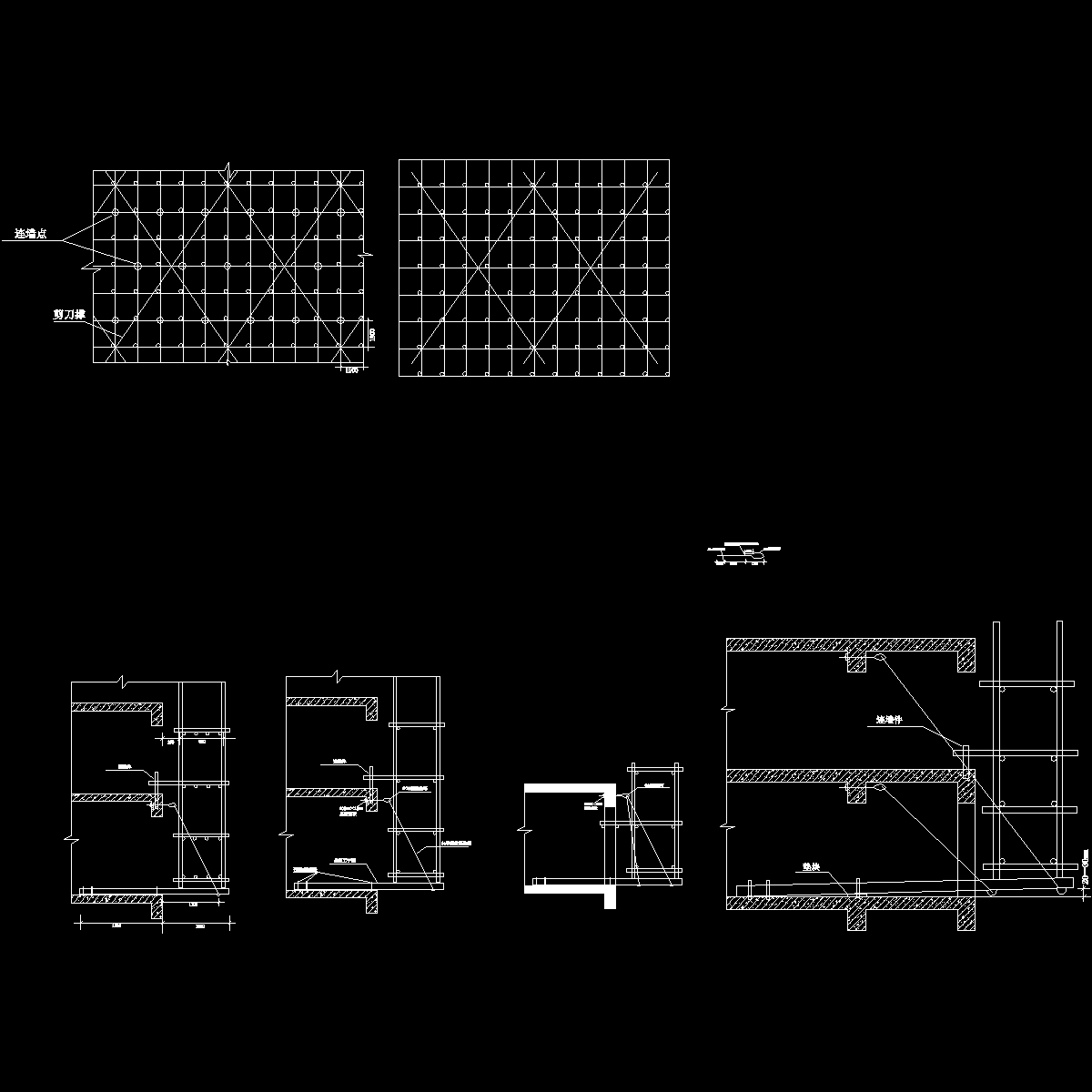

  • 悬挑脚手节点详图.dwg
    悬挑脚手节点详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
